EXMeasureは、EinScan Trakシリーズとシームレスに連携するために設計された測定ソフトウェアです。スキャンデータの取得から検証まで、デジタルによる寸法解析をサポートします。
EinScan Trak
ワイヤレス・マーカーレス3Dトラッキングシステム
- トラッキング＆ハンディのデュアルモード
- マーカー不要のワイヤレス3Dスキャン
- 38＋7＋1本のレーザーライン
- 500万画素テクスチャカメラ
1つのシステム、2つのワークモード
1つのシステム、2つのワークモード 用途に応じて最適な構成を選択できます。着脱式設計、簡単なキャリブレーション、ワンクリック起動により、すぐにスキャンを開始できます。 トラッキングモードとハンドヘルドスキャナーモードをシームレスに切り替え、柔軟に組み合わせることが可能。スキャン中のリアルタイム解像度調整に加え、モードをまたいだ異なる解像度のデータ統合にも対応します。
ワイヤレスの自由度と、さらなる高効率化
Wi-Fi 6モジュールを搭載し、ワイヤレススキャンに対応。独立したLAN経由で接続し、起動時には自動的にペアリングします。最大15m³の超大型トラッキングボリュームにより、より広い範囲を自由に移動しながらスキャンでき、データ取得や作業をより効率的に行えます。
※ルーターが必要です。標準付属品として同梱されています。
あらゆるシーンに対応するマーカーレス3Dスキャン
マーカーレストラッキングシステム：EinScan Trakの球状スキャナーモジュールには、再帰反射マーカーを内蔵。ワイヤレストラッカーがスキャナーの空間位置をリアルタイムかつ高精度に追跡します。
ハンディスキャナーモードでのマーカーレスレーザースキャン：特徴の多い表面では、ハンディスキャナーモードにより、スムーズなマーカーレススキャンを実現します。
多様なニーズに応える3つのスキャンモード
19＋19本のクロスレーザーラインにより、大型対象物から高品質なデータを素早く取得。作業効率とスキャンの柔軟性を高めます。
7本の平行レーザーラインは、自動車部品のラインやシャープなエッジをより鮮明に捉えます。
1本のレーザーラインは、直径：深さ＝1：4の比率でより深い部分までスキャンし、細部の形状を正確に捉えます。車両のリバースエンジニアリングなどの用途に適しています。

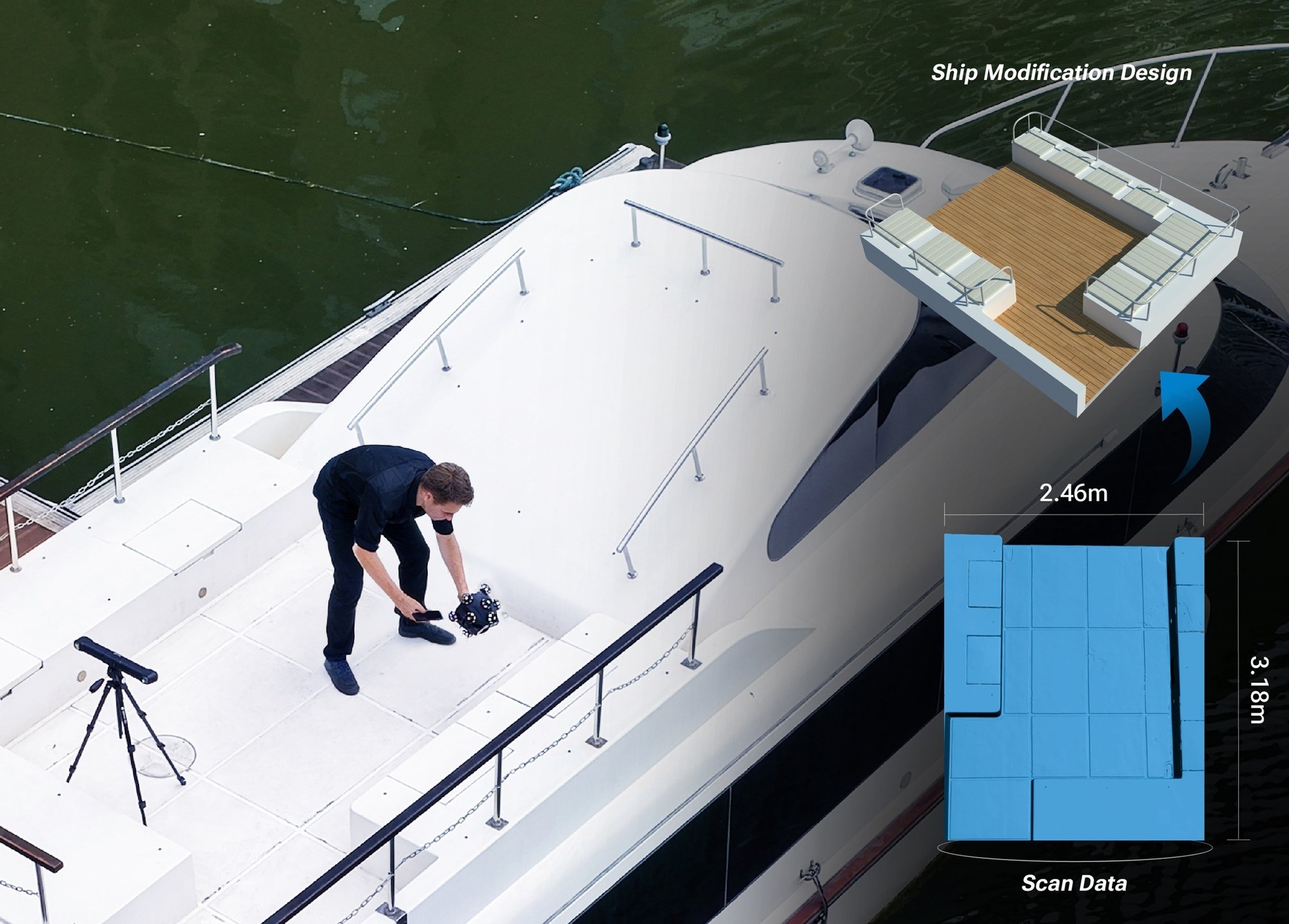

あらゆる作業に柔軟に対応
- さまざまな素材に対応
黒色や反射率の高い表面（自動車のホイールなど）も、データを欠損させることなくスムーズにスキャンできます。 - さまざまな環境に対応
屋内・屋外を問わず安定したスキャンを実現。最大110,000 luxの強い屋外光下でもスキャンに対応します。
高精細、リアルカラー

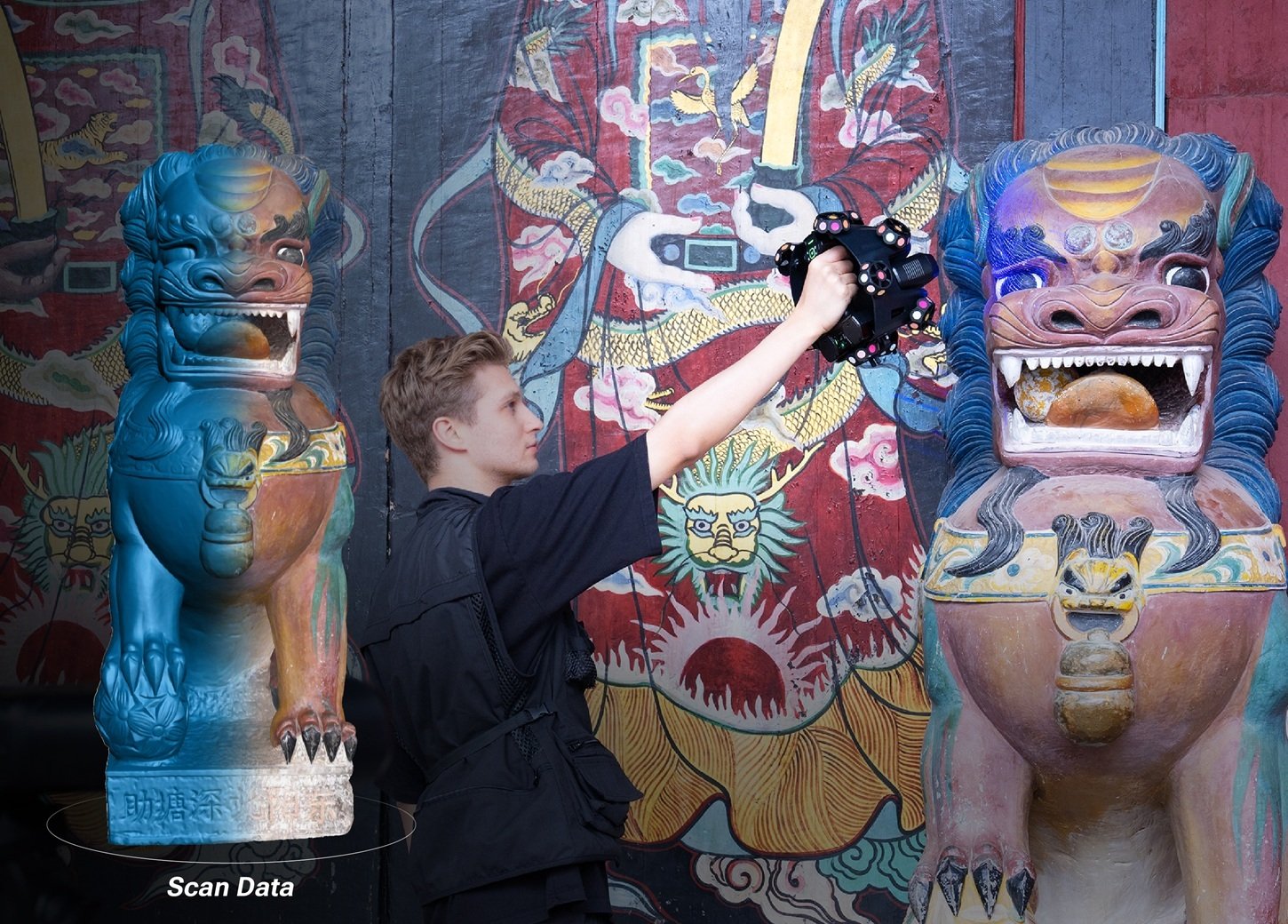

5MPの高解像度テクスチャスキャンにより、対象物の色彩や素材のディテールを正確に捉えます。レーザートラッキング3Dスキャンはカラーに対応できないという従来のイメージを覆し、トラッキングシステムの高い作業効率を文化財・文化遺産の保存や研究など、さまざまな分野へ広げます。
リバースエンジニアリングをより効率的に
EXModelシリーズは、3Dスキャンから製造まで、CADモデリングの工程を効率化する強力なソリューションです。豊富なモデリングツールを搭載し、わずか数ステップでメッシュデータを高品質なCADソリッドモデルへ変換できます。
Accessories Proキット
3Dスキャンのワークフローにおいて、スキャン品質とトラッキングの安定性を向上させるために設計されたプロフェッショナル向けマーカーセットです。以下のアイテムが含まれています。
-
6 mmマグネット式マーカーボール
-
粘着式マーカー
-
マーカーカード
-
フィクスチャーコラム
-
300 mmターンテーブル
このスキャナーで実現できること
当社のスキャナーをワークフローに組み込むことで、いかに効率を高め、優れた成果を達成できるかをご覧ください。
-
業界特化型のカスタマイズ
大型部品やカスタムパーツ、複雑な形状の表面も、柔軟なマーカーレスワークフローでスキャン。EinScan Trakは、リバースエンジニアリング、改造、修復、業界特有のカスタマイズなど、さまざまなプロジェクトに必要な高精度な3Dデータを迅速に取得します。
-
プロダクト・工業デザイン
プロトタイプ、機械部品、治具、産業用コンポーネントなどを、高い効率と精細なディテールでデジタル化します。複数のレーザーモードと柔軟なスキャン環境に対応し、EinScan Trakはコンセプト設計から量産まで、製品開発、デザインの反復、製造工程を幅広くサポートします。
-
文化遺産の保存・アート
貴重な表面にマーカーを貼り付けることなく、彫刻、レリーフ、歴史的遺物、建築物の細部をデジタル化します。5MPのテクスチャ撮影により、形状と色彩のディテールを正確に記録し、修復、アーカイブ、研究、デジタル展示などに活用できます。
-
AR・VR・デジタルコンテンツ
実物の対象物から、正確な形状とリアルカラーを備えた3Dアセットを作成し、没入感のあるデジタル体験を実現します。EinScan Trakは、アート作品、プロップ、文化財、実物モデルなどを高品質なデジタルコンテンツへ変換し、AR、VR、ゲーム、ビジュアライゼーションなど、幅広い用途に活用できます。
-
教育・科学研究
学生、研究者、研究機関などに、3Dデータの取得・測定・解析を直感的に行えるツールを提供します。ワイヤレス操作と柔軟なスキャンモードにより、複雑な対象物の形状をより手軽に捉え、研究成果の記録や実践的な学習をサポートします。
技術仕様
- 体積精度 最大0.1 mm
- 高速スキャン 内蔵 (19 + 19 クロスレーザーライン)
- 詳細スキャン 内蔵 (7 パラレルレーザーライン)
- 深穴スキャン 内蔵 (シングルライン)
- 解像度 0.05 ~ 10 mm
- スキャン速度 2,630,000 ポイント/秒
-
最大視野（FOV）
トラッキングモード：4796 x 4174 mm @4000mm
ハンディスキャナーモード：547 x 463 mm @500mm -
本体重量
トラッカー：1.02 kg
球状スキャナー：1.46 kg
ハンディスキャナー：0.48 kg - Certifications CE, FCC, ROHS, WEEE, FDA, SRRC, IP50
詳細な仕様については、製品カタログをご参照ください。
高い専門性でお客様をサポート
20
創業年数
300
特許取得
200
全世界で3Dスキャナー導入実績
