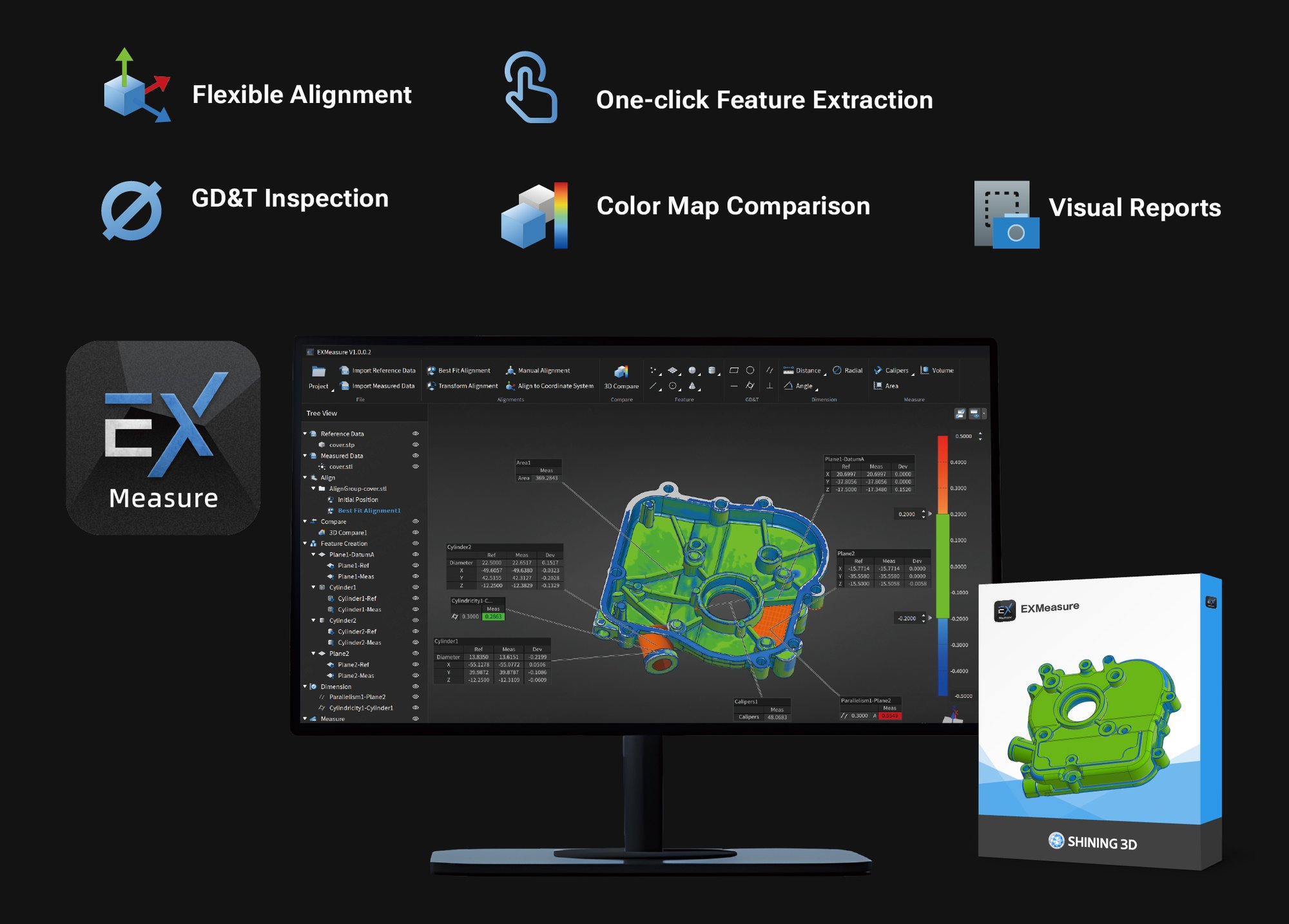

EXMeasure ist eine Messsoftware, die nahtlos mit der EinScan Trak-Serie zusammenarbeitet und die digitale Maßanalyse vom Scan-Datensatz bis zur Verifizierung unterstützt.
EinScan Trak
Drahtloses, markierungsfreies Ortungssystem
- Zwei Betriebsmodi: Ortung und Handgerät
- Markerloses drahtloses 3D-Scannen
- 38 + 7 + 1 Laserlinien
- 5-MP-Texturkamera
Trak rein, Marker raus
EinScan Trak ist das weltweit erste kabellose, dualformatige und markierungsfreie Tracking-System und bietet eine tragbare, professionelle 3D-Digitalisierungslösung für Reverse Engineering, den Erhalt des kulturellen Erbes, die individuelle Anpassung von Fahrzeugen und die Digitalisierung großer Objekte.
Ein System, zwei Betriebsmodi
Wählen Sie die richtige Konfiguration für Ihre Anwendungen – abnehmbar, einfach zu kalibrieren und mit einem Klick startbereit. Ermöglicht nahtloses Umschalten und eine flexible Kombination aus Tracking-Modus und Handscanner-Modus und unterstützt Echtzeitanpassungen während des Scannens sowie die Zusammenführung der Auflösungen verschiedener Modi.

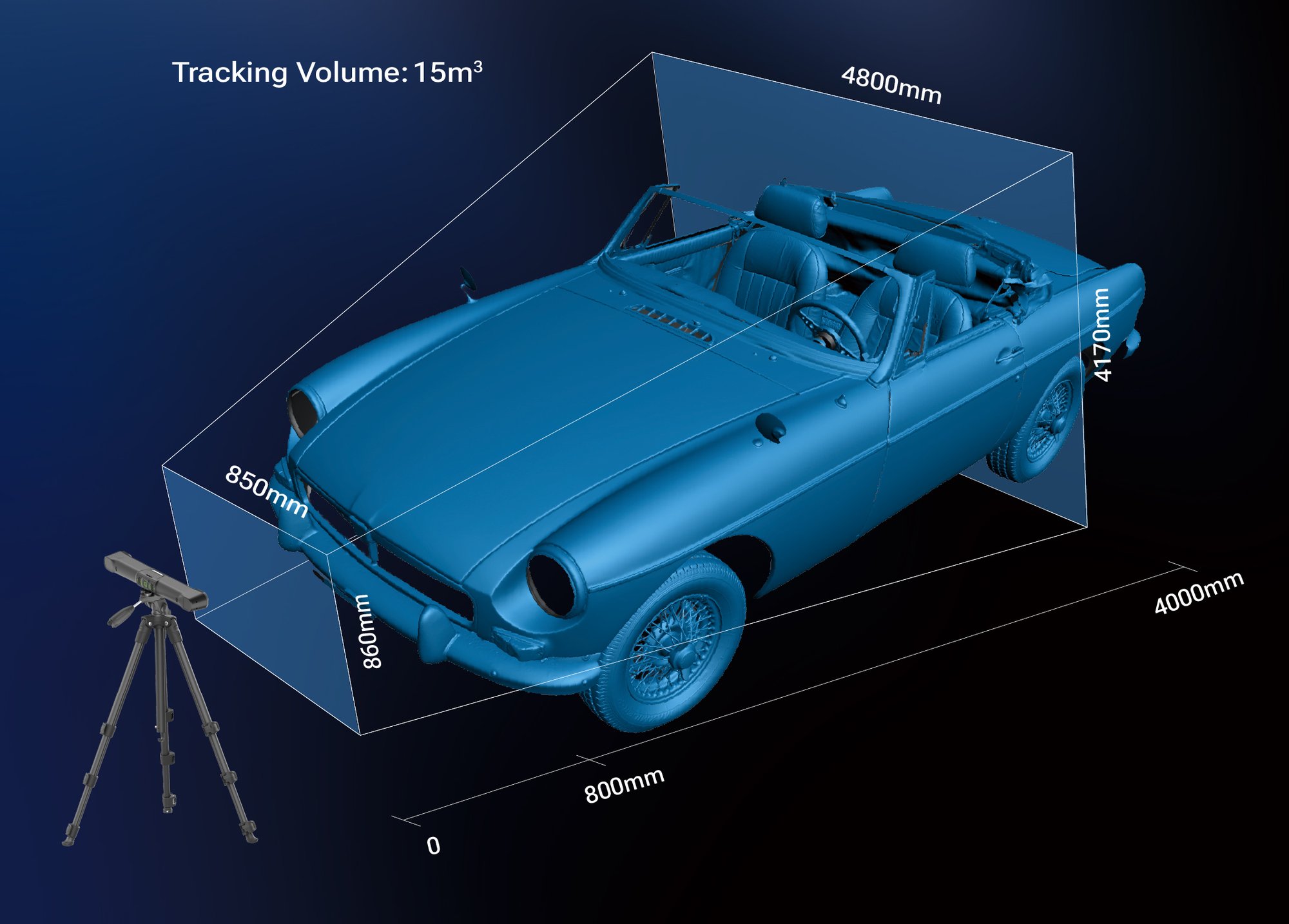

Drahtlose Freiheit, höhere Effizienz
Ausgestattet mit einem Wi-Fi 6-Modul unterstützt es das drahtlose Scannen. Die Verbindung erfolgt über ein eigenständiges LAN, und die Kopplung erfolgt automatisch beim Start. Profitieren Sie von einem extrem großen Erfassungsvolumen von 15 m³, das Ihnen mehr Bewegungsfreiheit sowie eine effizientere Erfassung und Gestaltung ermöglicht.
*Ein Router ist erforderlich und im Lieferumfang enthalten.

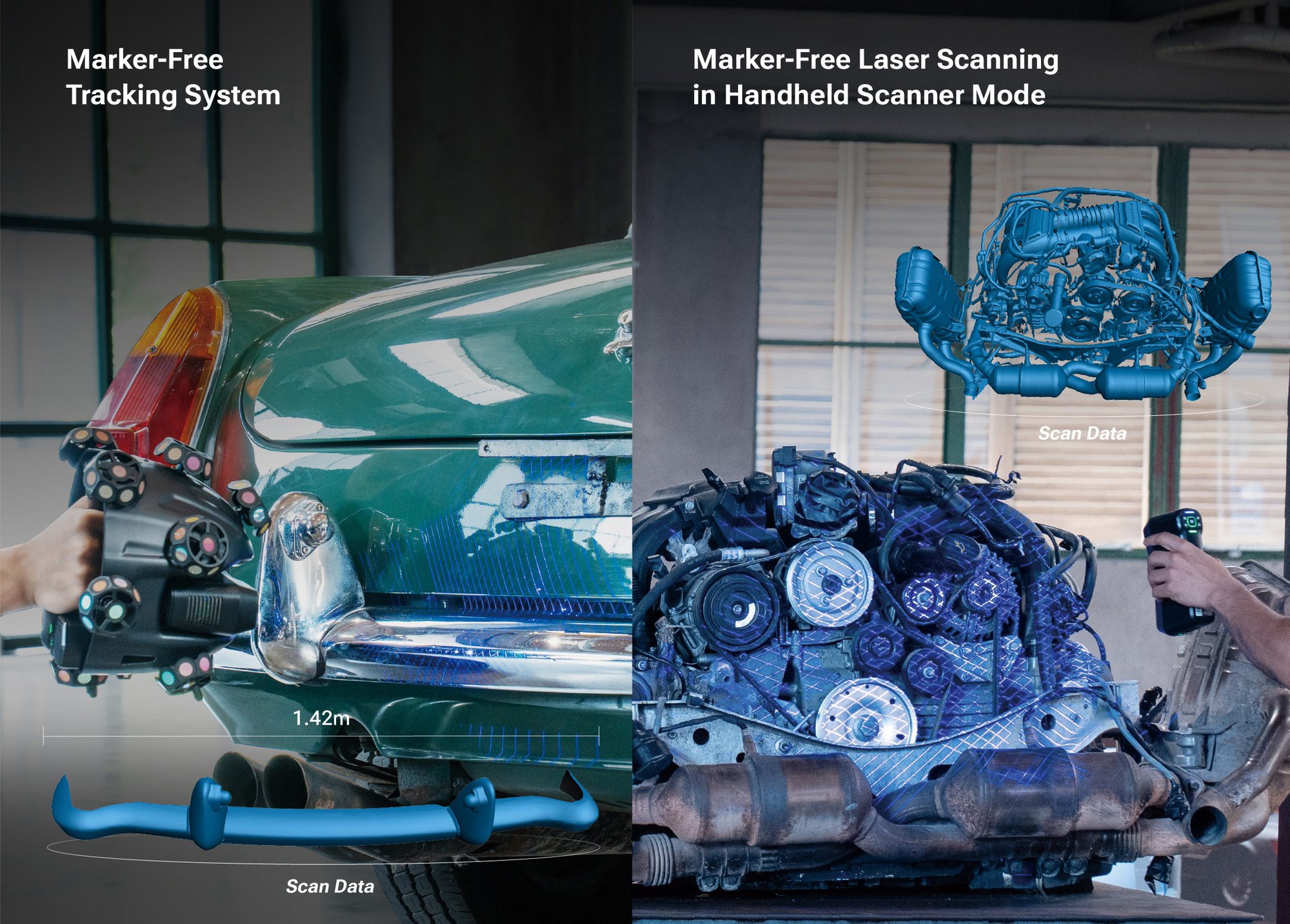

Markerloses 3D-Scannen für alle Anwendungsfälle
Markerloses Tracking-System: Der EinScan Trak verfügt über integrierte retroreflektierende Marker auf seinem kugelförmigen Scanner-Modul, wodurch der drahtlose Tracker die Position des Scanners in Echtzeit präzise überwachen kann.
Markerloses Laserscannen im Handheld-Scanner-Modus: Bei Oberflächen mit vielen Details sorgt der Handheld-Scanner-Modus für
ein reibungsloses, markierungsfreies Scan-Erlebnis.

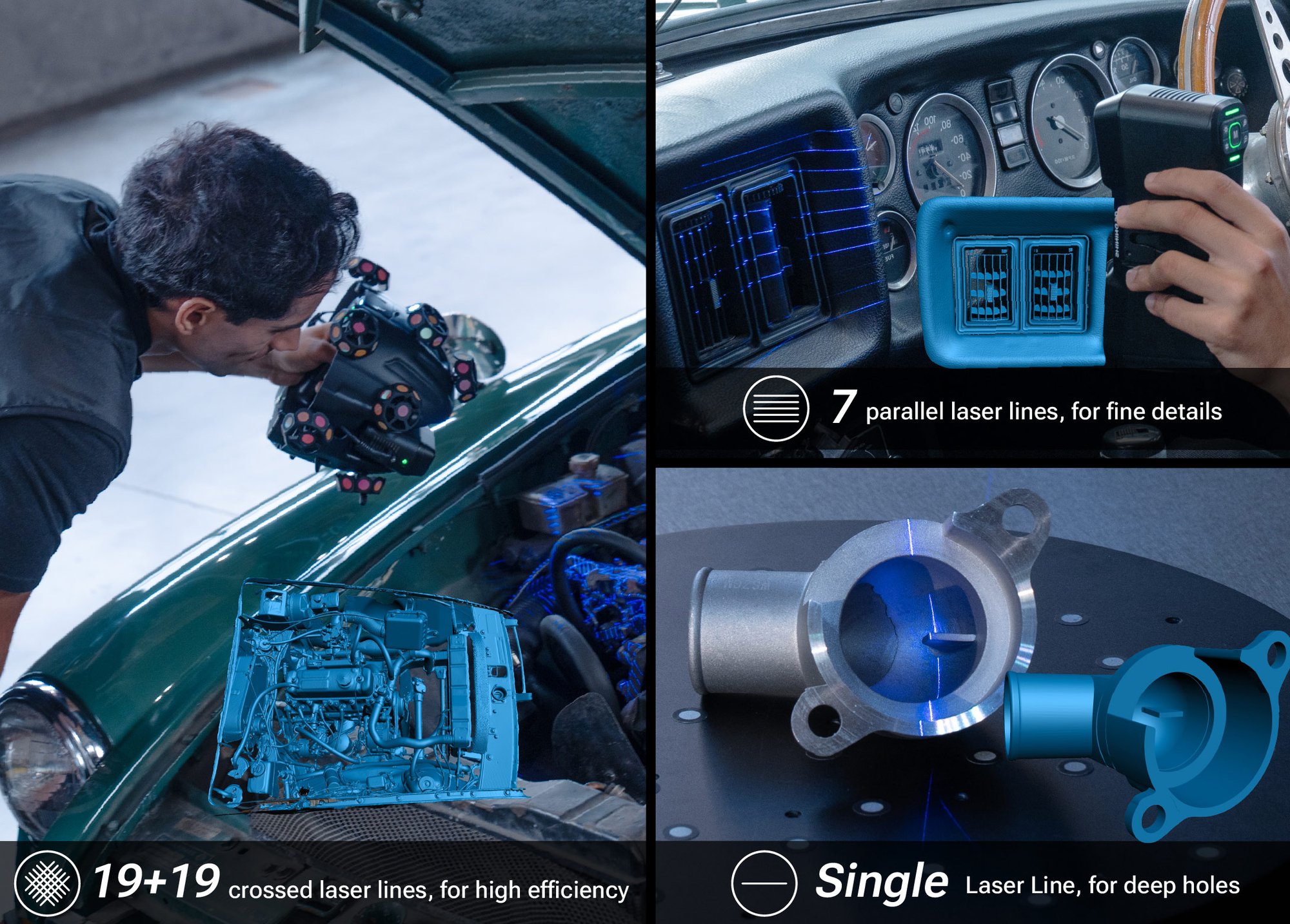

Drei Scanmodi für unterschiedliche Anforderungen
19+19 gekreuzte Laserlinien erfassen schnell hochwertige Daten von großen Objekten und sorgen so für einen effizienten Arbeitsablauf und Flexibilität beim Scannen.
7 parallele Laserlinien erfassen Linien und scharfe Kanten an Automobilkomponenten mit höherer Klarheit.
Eine einzelne Laserlinie dringt tiefer ein, um feine Details mit einem Durchmesser-Tiefen-Verhältnis von 1:4 zu erfassen, und unterstützt damit Anwendungen wie das Reverse Engineering von Fahrzeugen.

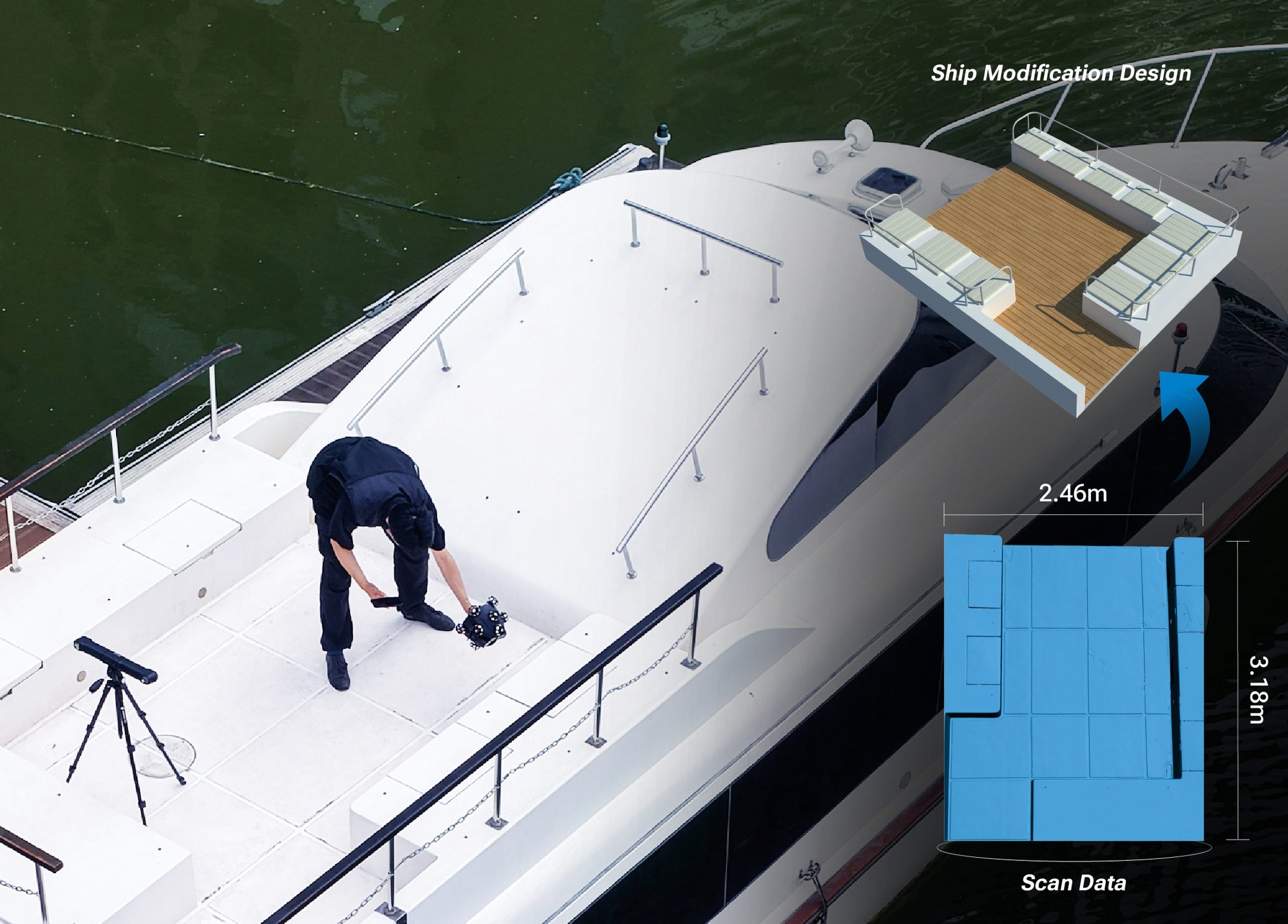

Für jede Aufgabe geeignet
- Ideal für verschiedene Materialien
Scannen Sie schwarze und reflektierende Oberflächen (z. B. Autofelgen) mühelos und ohne Datenverlust. - Anpassungsfähigkeit an verschiedene Umgebungen
Zuverlässiges Scannen im Außen- und Innenbereich, unterstützt das Scannen bei starker Außenbeleuchtung von bis zu 110.000 Lux.

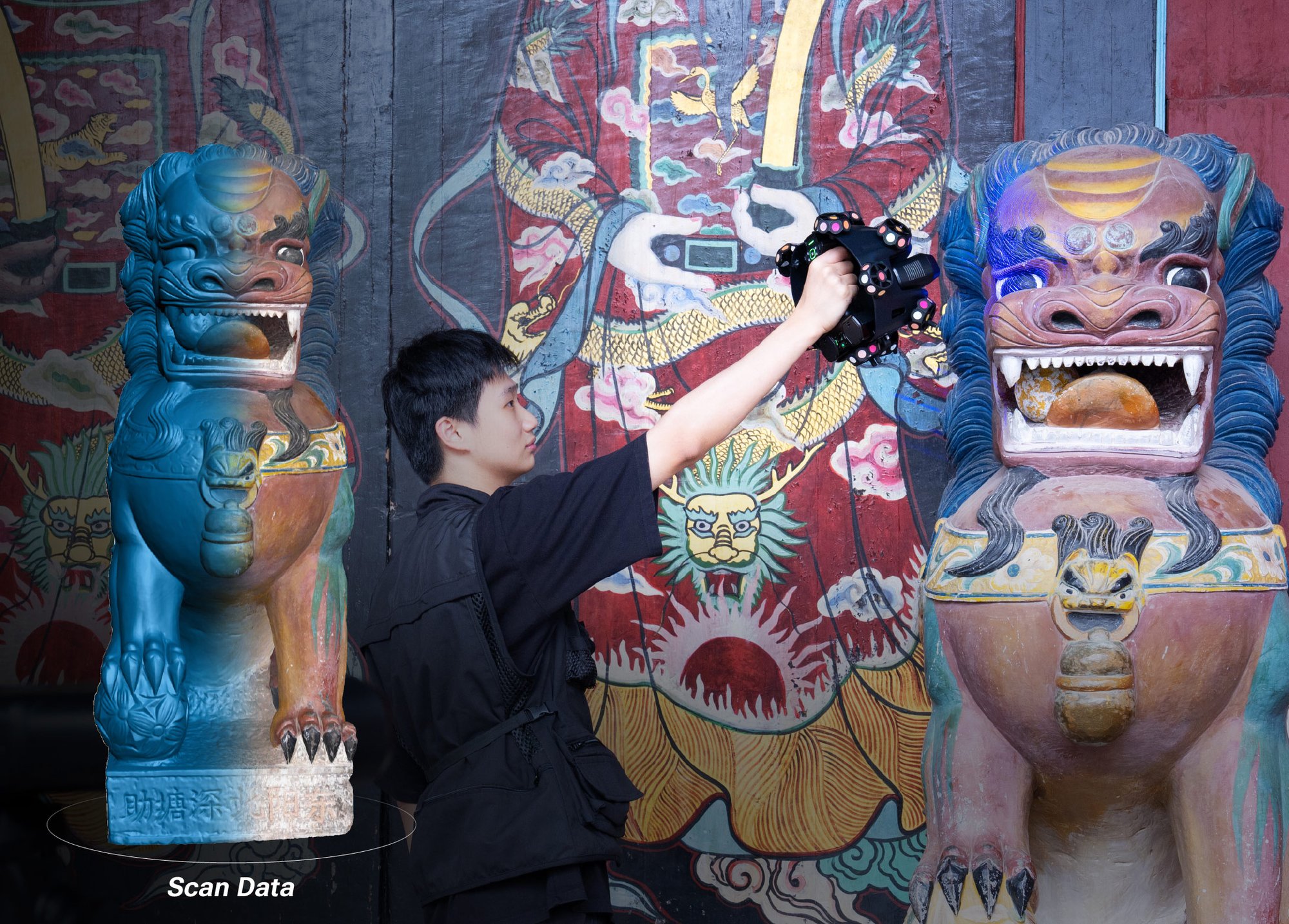

Hochauflösend. Echtfarben.
Das 5-MP-HD-Textur-Scanning erfasst Objektfarben und Materialdetails präzise. Es widerlegt das Vorurteil, dass beim 3D-Scannen mittels Laser-Tracking die Farbwiedergabe zu wünschen übrig lässt, und macht die Effizienz von Tracking-Systemen für den Bereich des Kulturerbes, der Forschung und anderer Fachgebiete nutzbar.

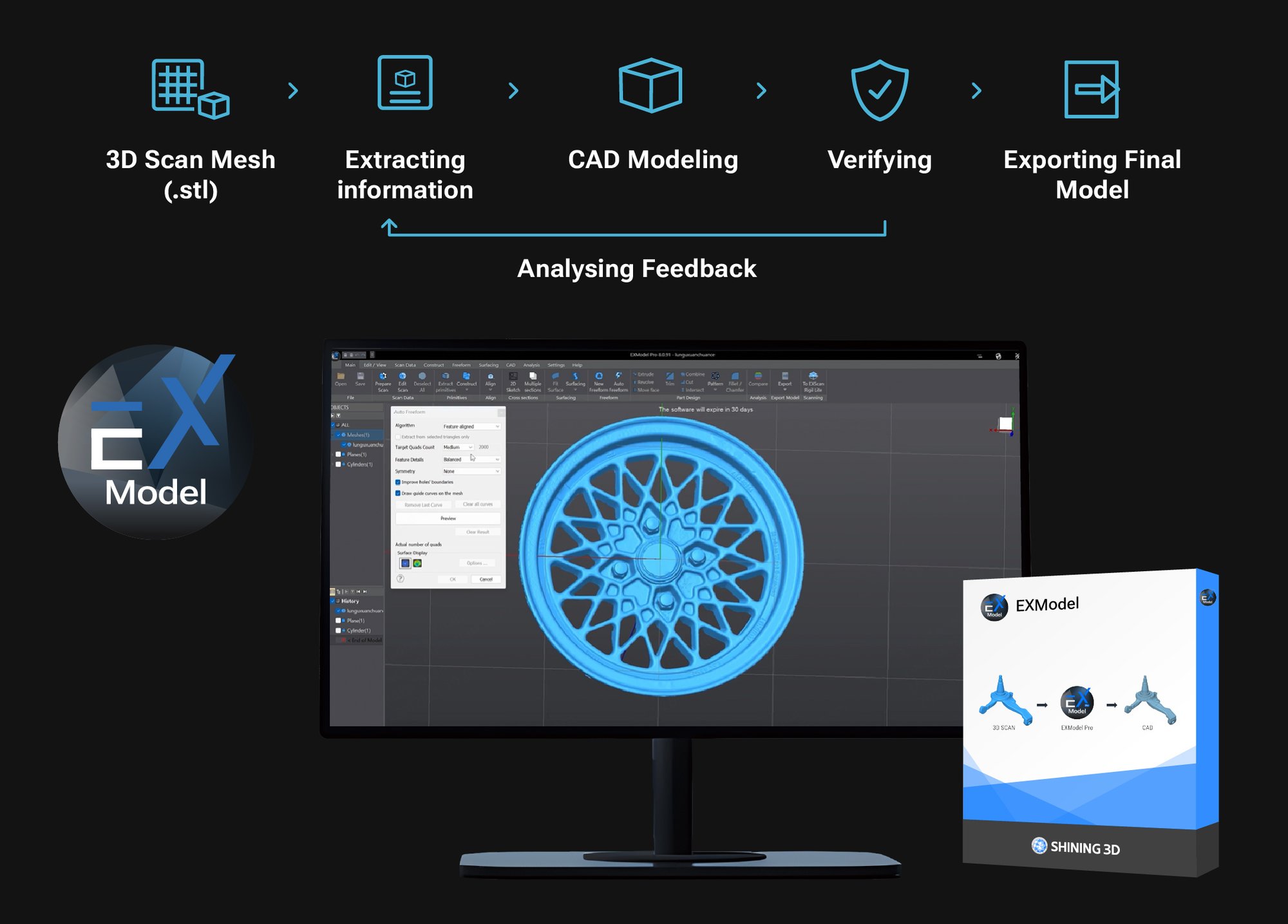

Für ein optimiertes Reverse Engineering
Die EXModel-Serie ist eine leistungsstarke Schnittstelle, die die CAD-Modellierung vom 3D-Scan bis zur Fertigung vereinfacht. Sie bietet eine umfassende Palette an Werkzeugen, mit denen Sie ein Netz in nur wenigen einfachen Schritten in ein professionelles CAD-Volumenmodell umwandeln können.

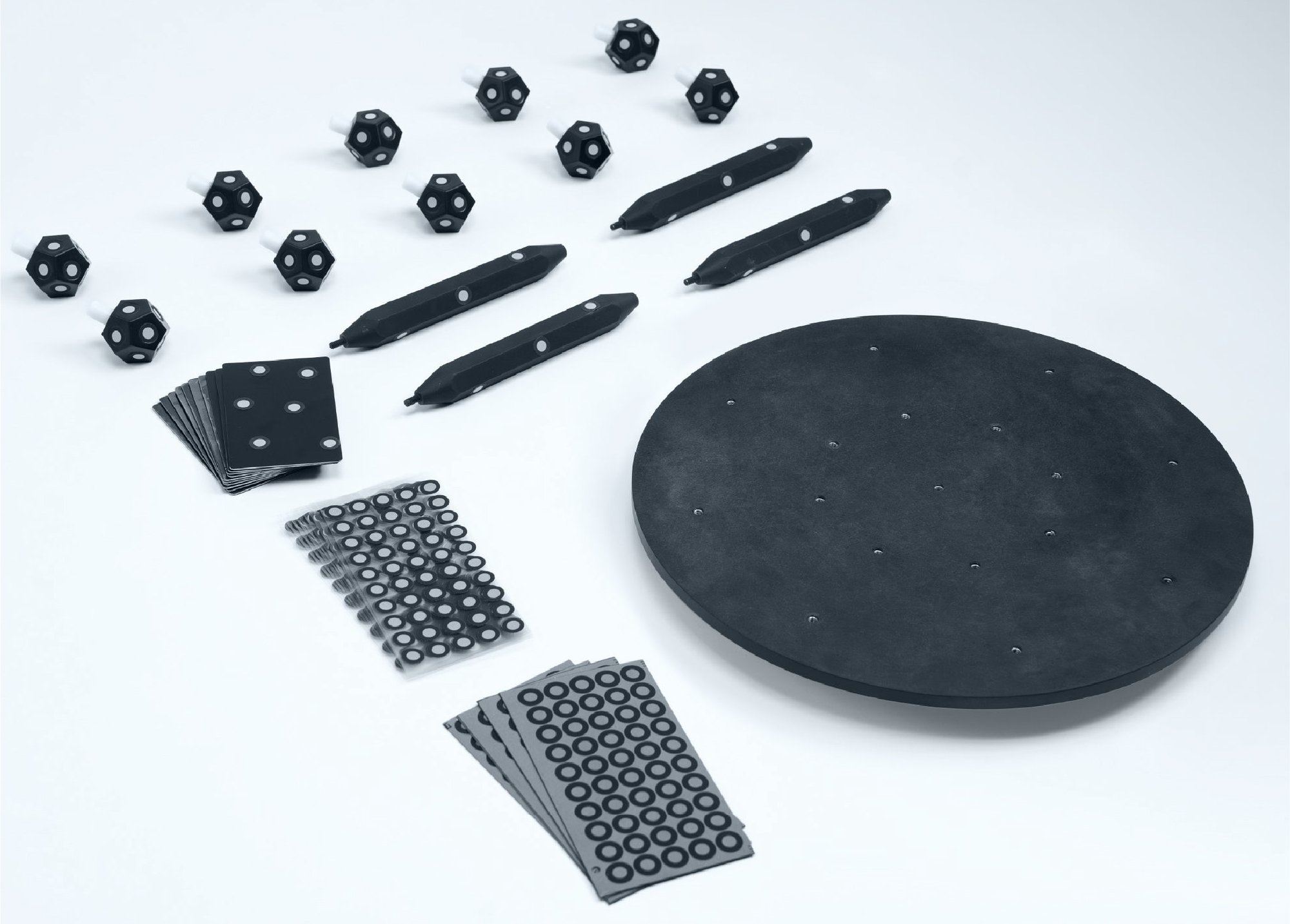

Zubehör-Pro-Set
Ein professionelles Marker-Set zur Verbesserung der Scanqualität und der Tracking-Stabilität bei 3D-Scan-Workflows. Es enthält
-
6-mm-Magnetmarker-Kugeln
-
selbstklebende Marker
-
Markerkarten
-
Befestigungssäulen
-
einen 300-mm-Drehteller.
Was Sie mit unseren Scannern erreichen können
Erfahren Sie, wie die Integration unserer Scanner in Ihren Arbeitsablauf die Effizienz steigern und Ihnen dabei helfen kann, herausragende Ergebnisse zu erzielen.
-
Branchenspezifische Anpassung
Erfassen Sie große Bauteile, Sonderanfertigungen und komplexe Oberflächen mit einem flexiblen, markierungsfreien Arbeitsablauf. Mit EinScan Trak können Anwender schnell präzise 3D-Daten für Reverse-Engineering, Modifikationen, Restaurierungen und branchenspezifische Anpassungsprojekte gewinnen.
-
Produkt- und Industriedesign
Digitalisieren Sie Prototypen, mechanische Teile, Vorrichtungen und Industriekomponenten mit hoher Effizienz und hoher Detailgenauigkeit. Mit mehreren Lasermodi und flexiblen Scan-Konfigurationen unterstützt der EinScan Trak die Produktentwicklung, Designiterationen und Fertigungsabläufe vom Konzept bis zur Produktion.
-
Denkmalpflege und Kunst
Erhalten Sie Skulpturen, Reliefs, historische Artefakte und architektonische Details, ohne Markierungen auf wertvollen Oberflächen anzubringen. Mit einer Texturauflösung von 5 MP erfasst der EinScan Trak sowohl geometrische als auch farbliche Details für Restaurierungszwecke, zur Archivierung, für Forschungszwecke und für digitale Ausstellungen.
-
AR, VR und digitale Inhalte
Erstellen Sie präzise 3D-Modelle in Echtfarben aus realen Objekten für immersive digitale Erlebnisse. Mit EinScan Trak lassen sich Kunstwerke, Requisiten, Kulturgüter und physische Modelle in hochwertige digitale Inhalte für AR, VR, Spiele und Visualisierungen umwandeln.
-
Bildung und wissenschaftliche Forschung
Bieten Sie Studierenden, Forschern und Labors ein intuitives Werkzeug für die 3D-Datenerfassung, -messung und -analyse. Der kabellose Betrieb und flexible Scanmodi erleichtern die Untersuchung komplexer Objekte, die Dokumentation von Ergebnissen und fördern das praxisorientierte Lernen.
3D-Modellgalerie
EXScan Trak-Software
EXScan Trak ist eine Scan-Software für die EinScan Trak-Serie, die entwickelt wurde, um die Erfassung komplexer 3D-Daten durch einen flexiblen und effizienten Arbeitsablauf zu unterstützen.
Intelligente Zusammenführung verschiedener Modi und Auflösungen
Laser- und Auflösungsumschaltung in Echtzeit
Schnelle und vielseitige Tools zur Datenbearbeitung
Schnittstelle für Echtzeit-Feedback-Scan
Technische Daten
- Volumengenauigkeit Bis zu 0,1 mm
- Hochgeschwindigkeits-Scan Im Lieferumfang enthalten (19 + 19 gekreuzte Laserlinien)
- Detaillierter Scan Im Lieferumfang enthalten (7 parallele Laserlinien)
- Scan der tiefen Taschen Enthalten (einzeilig)
- Beschluss 0,05 bis 10 mm
- Scangeschwindigkeit 2.630.000 Punkte/s
-
Max. Sichtfeld
Erfassungsmodus: 4796 x 4174 mm bei 4000 mm
Handscanner-Modus: 547 × 463 mm bei 500 mm -
Nettogewicht
Tracker: 1,02 kg
Kugelförmiger Scanner: 1,46 kg
Handscanner: 0,48 kg - Zertifizierungen CE, FCC, RoHS, WEEE, FDA, SRRC, IP50
*Die vollständigen technischen Daten entnehmen Sie bitte der Broschüre.
Globale Marken vertrauen uns
20
langjährige Erfahrung
300
Genehmigte Patente
200
Weltweit verkaufte 3D-Scanner
Erfahren Sie mehr über den EinScan Trak in Aktion
Packen Sie den EinScan Trak aus und machen Sie sich mit dem gesamten Lieferumfang vertraut. Dieses Komplettpaket unterstützt flexible drahtlose und kabelgebundene Arbeitsabläufe und enthält alles, was Sie zur Einrichtung Ihres Tracking-Systems für professionelles 3D-Scannen benötigen.
Auspacken – was ist in der Verpackung enthalten?
Packen Sie den EinScan Trak aus und machen Sie sich mit dem gesamten Lieferumfang vertraut. Dieses Komplettpaket unterstützt flexible drahtlose und kabelgebundene Arbeitsabläufe und enthält alles, was Sie zur Einrichtung Ihres Tracking-Systems für professionelles 3D-Scannen benötigen.
Richten Sie Ihren EinScan Trak mithilfe dieser Schritt-für-Schritt-Anleitung ein. Diese umfasst die Montage des Stativs, den Zusammenbau von Tracker und Scanner, die Einrichtung des Akkus, den Anschluss des Routers sowie die Aktivierung des Geräts. Erfahren Sie, wie Sie sowohl im Tracking-Modus als auch im Handheld-Scanner-Modus zwischen dem drahtlosen und dem kabelgebundenen Modus wechseln können.
So richten Sie Ihren EinScan Trak ein
Richten Sie Ihren EinScan Trak mithilfe dieser Schritt-für-Schritt-Anleitung ein. Diese umfasst die Montage des Stativs, den Zusammenbau von Tracker und Scanner, die Einrichtung des Akkus, den Anschluss des Routers sowie die Aktivierung des Geräts. Erfahren Sie, wie Sie sowohl im Tracking-Modus als auch im Handheld-Scanner-Modus zwischen dem drahtlosen und dem kabelgebundenen Modus wechseln können.
Um eine gleichbleibende Scanqualität mit Ihrem EinScan Trak zu gewährleisten, befolgen Sie bitte alle zwei Wochen diese Kalibrierungsanleitung. Führen Sie die Tracker-Kalibrierung, die Systemkalibrierung und die Weißabgleichskalibrierung gemäß den Anweisungen durch, damit Ihr Tracking-System weiterhin zuverlässig funktioniert.
Umfassende Anleitung zur Kalibrierung
Um eine gleichbleibende Scanqualität mit Ihrem EinScan Trak zu gewährleisten, befolgen Sie bitte alle zwei Wochen diese Kalibrierungsanleitung. Führen Sie die Tracker-Kalibrierung, die Systemkalibrierung und die Weißabgleichskalibrierung gemäß den Anweisungen durch, damit Ihr Tracking-System weiterhin zuverlässig funktioniert.
Erfahren Sie, wie Sie den EinScan Trak im Handheld-Scanner-Modus für kleine bis mittelgroße Objekte und beengte Räume einsetzen. Der Handheld-Scanner-Modus bietet Ihnen einen flexiblen Arbeitsablauf, mit dem Sie Bereiche erfassen können, die im Tracking-Modus schwer zu erreichen sind.
Anleitung zum Handheld-Scanner-Modus
Erfahren Sie, wie Sie den EinScan Trak im Handheld-Scanner-Modus für kleine bis mittelgroße Objekte und beengte Räume einsetzen. Der Handheld-Scanner-Modus bietet Ihnen einen flexiblen Arbeitsablauf, mit dem Sie Bereiche erfassen können, die im Tracking-Modus schwer zu erreichen sind.
Erfahren Sie, wie Sie den EinScan Trak im Ein-Stations-Tracking-Modus für das markierungsfreie Scannen mittelgroßer bis großer Objekte einsetzen. Diese Anleitung behandelt die Scan-Einrichtung, den Punktabstand, den Tracking-Bereich, die Laser-Entfernungsanzeigen, die Belichtungseinstellung sowie die Umschaltung des Lasermodus für detaillierte oder schmale Bereiche.
Tracking-Modus – Scannen mit einer Station
Erfahren Sie, wie Sie den EinScan Trak im Ein-Stations-Tracking-Modus für das markierungsfreie Scannen mittelgroßer bis großer Objekte einsetzen. Diese Anleitung behandelt die Scan-Einrichtung, den Punktabstand, den Tracking-Bereich, die Laser-Entfernungsanzeigen, die Belichtungseinstellung sowie die Umschaltung des Lasermodus für detaillierte oder schmale Bereiche.
Erfahren Sie, wie Sie den Hybrid-Leapfrog-Modus auf dem EinScan Trak für das effiziente Scannen großer Szenen nutzen können. Dieser Workflow des Tracking-Systems ermöglicht es Ihnen, von mehreren Stationen und aus verschiedenen Richtungen mit automatischer Ausrichtung zu scannen, ohne Projekte manuell zusammenführen zu müssen.
Schritt-für-Schritt-Anleitung zum Hybrid-Leapfrog-Modus
Erfahren Sie, wie Sie den Hybrid-Leapfrog-Modus auf dem EinScan Trak für das effiziente Scannen großer Szenen nutzen können. Dieser Workflow des Tracking-Systems ermöglicht es Ihnen, von mehreren Stationen und aus verschiedenen Richtungen mit automatischer Ausrichtung zu scannen, ohne Projekte manuell zusammenführen zu müssen.
Erfahren Sie, wie Sie den EinScan Trak im Transit-Station-Tracking-Modus für große Objekte einsetzen, die über einen einzelnen Erfassungsbereich hinausragen, wie beispielsweise Autos oder Boote. Mit seinem Tracking-System-Workflow unterstützt der EinScan Trak effizientes Scannen mit mehreren Stationen und die vollständige Erfassung von 3D-Daten.
Verfolgungsmodus – Scannen an Umsteigestationen
Erfahren Sie, wie Sie den EinScan Trak im Transit-Station-Tracking-Modus für große Objekte einsetzen, die über einen einzelnen Erfassungsbereich hinausragen, wie beispielsweise Autos oder Boote. Mit seinem Tracking-System-Workflow unterstützt der EinScan Trak effizientes Scannen mit mehreren Stationen und die vollständige Erfassung von 3D-Daten.
Erfahren Sie, wie Sie mit der EinScan Trak- und EXScan Trak-Software mehrere Projekte, die in unterschiedlichen Arbeitsmodi und mit unterschiedlichen Punktabständen erfasst wurden, zu einem vollständigen 3D-Modell zusammenführen können.
So kombinieren Sie zwei Betriebsmodi für die Datenerfassung
Erfahren Sie, wie Sie mit der EinScan Trak- und EXScan Trak-Software mehrere Projekte, die in unterschiedlichen Arbeitsmodi und mit unterschiedlichen Punktabständen erfasst wurden, zu einem vollständigen 3D-Modell zusammenführen können.
Weltweit anerkannt
Lassen Sie uns gemeinsam herausfinden, warum SHINING 3D für Experten aus verschiedenen Branchen die erste Wahl ist.
-
Automotive
Black Falcon Integrates 3D Scanning...
-
Automotive
Accelerating Automotive Paint...
-
Engineering Machinery & Other Transportation
High-Accuracy 3D Scanning for...
-
Engineering Machinery & Other Transportation
How High-Precision 3D Scanning Is Used...
-
Automotive
How a Stamping Parts Manufacturer Slash...
-
FreeScan Trak Nova ist flexibel, schnell und präzise. Es bietet ein breiteres Spektrum an Scan-Funktionen. Wir sind in der Lage, komplette Fahrzeuge innerhalb weniger Minuten zu scannen. Ein weiterer großer Vorteil von Nova ist, dass es kabellos funktioniert, sodass wir bei der Einrichtung keine Kabel oder Leitungen benötigen.
Saad Kanno,
Babylon Engineering
-
Ich bin der Meinung, dass die Zusammenarbeit mit SHINING 3D eine großartige Chance darstellt, da die Qualität ihrer Produkte unseren hohen Qualitätsansprüchen voll und ganz gerecht wird. Wir benötigen erstklassige Werkzeuge, die uns dabei unterstützen, Autos auf höchstem Niveau nachzubilden.
BORIS BRACQ,
Bracq Heritage
-
.jpg?width=1060&height=596&name=Patricia%20Fung(1).jpg)
_RGB-1.png?width=230&height=55&name=SHINING%203D%20LOGO%20(EN)_RGB-1.png)
FreeScan Trak Nova von SHINING 3D ist ein neues kabelloses 3D-Messsystem, das für hochpräzises und großflächiges Scannen entwickelt wurde. Mit dem FreeScan Trak Nova können Sie in kürzerer Zeit mehr Daten erfassen. Setzen Sie das Gerät eigenständig für gezielte Anwendungen ein oder kombinieren Sie es mit anderen Geräten zu einem kompletten Scan-Workflow, der unübertroffene Geschwindigkeit, Präzision und Effizienz bietet.
Patricia Fung,
3D-Wunder
Häufig gestellte Fragen
-
Was macht den EinScan Trak so einzigartig?
Es behebt häufige Einschränkungen von Handscannern, darunter die begrenzte Scanreichweite, die Notwendigkeit von Markern und die Abhängigkeit von Oberflächenmerkmalen für die kontinuierliche Ausrichtung.
Innerhalb des Erfassungsbereichs können Anwender reibungslos ohne Marker oder Oberflächenmerkmale scannen. Das System behält zudem die kompakte Größe und Flexibilität eines Handscanners bei und verfügt über einen einzigartigen Standalone-Scannermodus.
-
Welche Objektgrößen kann der EinScan Trak scannen?
EinScan Trak bietet ein Scanvolumen von bis zu 15 m³ und deckt damit problemlos Objekte in Fahrzeuggröße ab.
Bei größeren Objekten wie Booten oder großen Skulpturen können Anwender den Tracker neu positionieren und den Scanbereich mithilfe eines Tran-Station-Workflows erweitern.
Bei kleinen Objekten bieten die sieben parallelen Laserlinien einen Punktabstand von bis zu 0,05 mm und können Objekte mit einer Größe von etwa 5 cm klar erfassen.
-
Wie funktioniert der kabellose Betrieb, und wie lange hält der Akku?
EinScan Trak unterstützt den vollständig kabellosen Betrieb.
Ein spezieller Router verbindet den Tracker und den Scanner mit dem Computer und ermöglicht so ein kabelloses Scan-Erlebnis. Beide Geräte sind akkubetrieben und benötigen während des Betriebs keinen externen Stromanschluss.
Das System bietet eine Akkulaufzeit von bis zu 5,5 Stunden und unterstützt den Hot-Swap einzelner Akkus.
-
Welche 3D-Dateiformate unterstützt EinScan Trak?
EinScan Trak unterstützt die folgenden Dateiformate:
STL/OBJ/PLY/3MF/ASC
-
Kann der Scanner eigenständig verwendet werden?
Ja. Der Handscanner kann vom kugelförmigen Rahmen abgenommen und ohne Neukalibrierung eigenständig verwendet werden.
Im Gegensatz zu Systemen, die beim eigenständigen Scannen einen großen und schweren Zielrahmen erfordern, funktioniert der EinScan Trak als kompakter, kabelloser Handscanner. Er gelangt in enge Bereiche, die das Tracking-System nicht erreichen kann, und eignet sich zudem besser zum Scannen kleiner Objekte.
-
Brauche ich beim Scannen noch Marker?
In den meisten Fällen sind Marker nicht erforderlich. Sowohl der Tracking-Modus als auch der Scanner-Modus unterstützen das markerlose Laserscannen.
Marker können das Scan-Ergebnis in zwei Situationen verbessern:
Bei großen Objekten, die mehrere Scan-Durchgänge erfordern, können „Global Marker“ oder „Hybrid Leapfrog“ dazu beitragen, eine höhere Ausrichtungsgenauigkeit zu gewährleisten.
Im Scanner-Modus eignen sich kleine Objekte oder Objekte mit wenigen geometrischen Merkmalen möglicherweise nicht für die markierungsfreie Ausrichtung. In diesem Fall können Marker um das Objekt herum platziert werden, um eine stabile Verfolgung zu gewährleisten.
-
Was ist EXMeasure und wie kann ich es beziehen?
EXMeasure ist eine professionelle Messsoftware, die für Anwender entwickelt wurde, die erweiterte Funktionen wie Maßmessung, Koordinatensystemausrichtung sowie die Analyse von Maß- und Toleranzangaben benötigen.
Außerdem unterstützt sie den Export von Sichtprüfberichten.
Eine einjährige EXMeasure-Lizenz im Wert von 699 US-Dollar ist bei jedem Kauf eines EinScan Trak ohne zusätzliche Kosten enthalten.
