robotscan

自動化ソリューション

SHINING 3Dの自動化ソリューションは、現代の製造現場において高い効率性と繰り返し精度の3Dデジタル化を実現します。先進の3Dスキャン技術をロボットアーム、コントローラーベース、ターンテーブルと統合することで、バッチ検査、インライン測定、品質管理、デジタルトレーサビリティに対応したエンドツーエンドの自動化ソリューションを提供します。

お問い合わせ
RobotScan Series

RobotScanシリーズ

RobotScanシリーズは、手作業をロボットによる自動化で置き換えることを目的に設計されています。完全自動化・標準化された3Dスキャンにより、迅速に精密な形状データを取得し、詳細な検査レポートを自動生成することが可能です。

また、特定の検査ニーズに応じたカスタマイズ構成をサポートし、MESシステムと連携することでリアルタイムのフィードバックや安全なデータ管理を実現。インテリジェント製造の効率と品質を向上させます。

柔軟性と拡張性を備えた
モジュール設計

Muiti - System Integration

マルチシステム統合

High-Accuracy Full-Field 3D Measurement

高精度フルフィールド3D測定

Streamlined Operation & Installation

簡単な操作とスムーズな導入

High Efficiency Inspection

高効率な検査

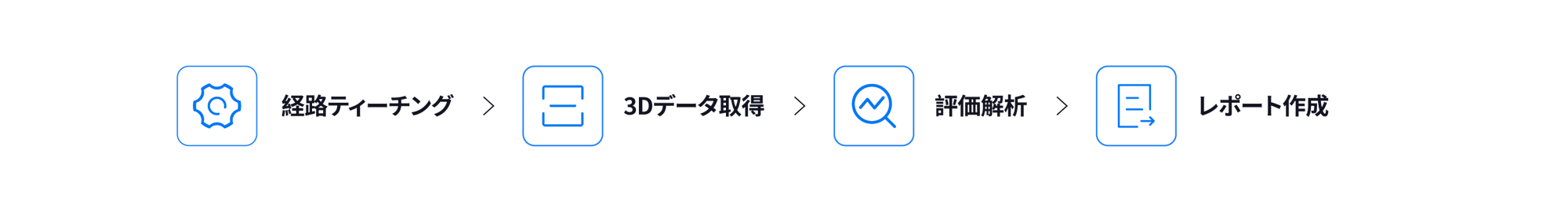

Automated inspection workflow JP

スタンダード自動化ソリューション

RobotScanシリーズのスタンダード自動化ソリューションは、現代の製造現場における一般的な検査ニーズに対応するよう設計されています。高精度のフリンジ投影スキャナーとハンディレーザースキャナーの両方に対応しています。

RobotScan Q12_1667_1000

RobotScan Q12

  • 最高レベルの精度と高精細なデータを実現するフリンジ投影技術
  • 複雑な表面形状、幾何形状、鋭角なエッジを持つ小型部品の測定に最適
  • 翼形、ブラケット、コネクター、ギア、ハウジング、電子部品などの微細形状部品に対応
  • 高い繰り返し精度と高い測定効率を実現する、自動光学式3D測定ソリューション。量産品の検査に最適
RobotScan UE Pro2_1667_1000

RobotScan UE Pro2

  • 黒色・光沢・反射面など、さまざまな素材に対応できる高い素材適応性を備えたハンディタイプの青色レーザースキャン技術
  • 中小型の板金部品、鋳造ハウジング、機械加工部品、金型部品の測定に適応
  • ワイヤレス・有線接続に対応し、現場での柔軟な導入が可能
  • 精度と効率の優れたバランスを実現する自動光学式測定ソリューション
RobotScan Combo+_1667_1000

RobotScan Combo+

  • ハイブリッド光源により、さまざまな種類の部品に幅広く対応
  • 小型～中型の鋳造部品や機械加工部品の効率的な一括検査に最適
  • カバー、トリム部品、アセンブリ、中型鋳造部品など、さまざまなサイズの部品に対応
  • 多様な検査ニーズを持つメーカーに適した、コストパフォーマンスに優れた自動3Dスキャンソリューション

制御および検査用ソフトウェア

RC Control(1)

RobotScan Control

RobotScan Controlは、産業用途向けに設計されたプロフェッショナルな自動化ソフトウェアです。協働ロボットアーム、サーボターンテーブル、3Dスキャナーを直接制御し、経路のプログラミングから3Dスキャン、検査までの一連のワークフローを実行できます。

プロセス指向のインターフェースを採用しており、直感的な操作と短い習得期間を実現。自動化の効率性と安定性を大幅に向上させます。

robotscan shining3d inspect

SHINING3D Inspect

SHINING3D Inspectは、測定精度において PTB認証を取得した産業用検査ソフトウェアです。高精度な3Dスキャンデータを処理し、詳細な3D比較、測定、検査レポートの作成を行います。

現代の製造および品質管理における厳しい要求に応える、信頼性とトレーサビリティを備えた検査結果を提供します。



RobotScanシリーズ技術仕様

  • 測定可能サイズ ≤ 500 mm
  • ターンテーブル耐荷重 ≤ 20 kg
  • ロボットタイプ Cobot, Huayan Robotics
  • ロボット動作半径 800 mm
  • 寸法 1030 × 670 × 270 mm
  • 重量 70 kg
  • 電源 100 – 240V（単相、10A）
  • 安全作業空間 2400 × 2400 × 1600 mm
*詳細な仕様はカタログでご覧ください。
カタログをダウンロード

カスタマイズソリューション

RobotScanシリーズは、多様な業界における3D測定ニーズに対応するため、フルカスタマイズ対応の構成を提供しています。ロボットアーム、SHINING 3Dスキャナー、ターンテーブル、治具、制御・検査ソフトウェアなどの各コンポーネントを、用途の要件に応じて最適にカスタマイズすることが可能です。

RobotScan Trak Nova

RobotScan Trak Nova (サンプル1)

  • 広範囲のスキャンを可能にするロングリーチロボットアーム
  • 大型・重量物のワークに対応する大径ターンテーブル
  • 中型から大型の産業部品を取り扱う製造現場に最適なソリューション
RobotScan Trak Nova

RobotScan Trak Nova (サンプル2)

  • 小型から中型のワークに最適
  • 移動式トラッキングカートにより、作業環境に合わせた柔軟な配置が可能
  • 検査エリア間での迅速な導入と容易な移設を実現
RobotScan with AGV

AGV対応RobotScan

  • ロボットスキャンと自律搬送（AGV）を統合
  • ワークステーション間の自動移動を実現
  • 複数ライン・複数工程の生産環境に最適
  • 中型から大型の産業部品や大型構造物の測定に対応
  • スマートファクトリーの拡張性の高い導入をサポート

Automated loading & unloading system

自動搬入・搬出システム

  • 部品の搬入から3Dスキャン、搬出まで、マテリアルハンドリングを完全自動化
  • 手作業を削減し、より効率的・安全・安定した検査ワークフローを実現
  • 連続的なバッチ検査や高スループットの生産環境に最適
  • 工場内のコンベヤ、AGV、生産ラインとのシームレスな統合に対応

さらに詳しく →

RobotScan with Servo Gantry

サーボガントリー対応RobotScan

  • 標準的なロボットセルを大きく上回る広範囲の測定領域を実現
  • ロボットアームの可動範囲を超える大型ワークの測定に最適
  • 長距離移動時でも優れた繰り返し精度を実現
  • 広範囲にわたる高精度な位置決めを実現
  • 柔軟な多軸ガントリー構成に対応



RobotScanシリーズでカスタマイズ可能なコンポーネント

  • 01 SHINING 3Dスキャナー

    スキャンモジュールは、SHINING 3Dの計測グレード3Dスキャナーを用途に応じて構成・選択することができます。

  • 02 ターンテーブル

    ターンテーブルは、小型部品、大型部品、重工業用ワークピースなど、様々な荷重容量、直径、回転モードに合わせてカスタマイズできます。
    また、統合された同期制御により、スムーズで自動化された多角度データ取得を実現します。

  • 03 ロボットアーム

    アーム長（リーチ）、可搬重量、設置形態、繰り返し精度の要件に応じて、さまざまなブランドおよび仕様のロボットアームを選択できます。
    対応ロボットブランド：Huayan Robotics、Universal Robots（UR）、FANUC、DOBOT Robotics

  • 04 PLC

    PLCシステムは、スキャナー、ロボット、ターンテーブル、各種センサー、生産ラインのハードウェアを連携・制御するように設計されています。これにより、顧客の工場環境において、安定性・安全性・同期性を確保した運用を実現します。

  • 05 ソフトウェア

    カスタムソフトウェアモジュールにより、企業は自社の自動化ワークフローを効率化できます。
    対応機能には、パス計画、バッチ検査、レポート生成、そして工場データシステムとのAPI統合などが含まれます。

  • 06 ロボットレール

    ロボットレールはロボットの作業範囲を拡張し、大型部品、複数のステーション、または長い生産ラインの自動スキャンを可能にします。レールの長さ、位置決め精度、および積載構成はカスタマイズ可能です。
Mesa de trabajo 25 copia 3

Get up to 25% Off

🚨 TRADE-IN 🚨 From May 5th to June 30th, we’re making it easy to upgrade your metrology setup. Snap a photo of your current scanner, arm, or CMM, fill out the form and get your discount + free 3D Inspect license! *Europe only.

START TRADE-IN

About Our Metrology Solutions

Accuracy icon

Accuracy guaranteed

Real-time scan icon

Real-time scan-to-mesh

Integrated photogrammetry icon

Built-in Photogrammetry

Award-winning metrology scanner icon

Award-Winning Scanners

INSPECT ON THE MOVE

SHINING 3D METROLOGY (RGB)-反白2





SHINING 3D Metrologyは、従来の研究室に限られていた精密測定を工場現場へと拡張し、生産のあらゆる段階でリアルタイムの品質保証を実現します。

SHINING 3Dの計測グレードソリューションを見る →

自動3Dスキャン動作デモ

RobotScan Combo+：自動3Dスキャンの実演

Industry 5.0時代に対応して設計されたRobotScanは、3Dスキャナー、ロボットアーム、コントローラーベース、ターンテーブルを一体化したモジュラーソリューションです。Robot Controlソフトウェアにより、セットアップはワンクリックで完了し、キャリブレーションは完全自動化。さらに、直感的なビジュアルプログラミングでワークフローを簡単に作成できます。

RobotScan Q12とローディング/アンローディングシステム

RobotScan Q12は、部品を自動でスキャンするとともに、ローディング/アンローディングシステム作業も人手を介さずに実行できます。
ロボットアームとスキャナーが連携し、部品をピックアップして3Dスキャンを行い、その後アンローディングすることで、製造や検査のワークフローにおける産業用自動化を実現します。

高い専門性でお客様をサポート

20

創業年数

300

特許取得

200

全世界で3Dスキャナー導入実績

custom support for your needs1

サポート体制

SHINING 3Dでは、機器を提供するだけでなく、カスタマイズされたソリューション、グローバルサポート、そしてお客様の成功へのコミットメントを提供しています。直感的な操作ツールから校正済みの高精度まで、私たちはお客様の業務をより強力にサポートします。
