FreeScan Trio

業界初のマーカーフリーハンディ3Dレーザースキャナー

  • マーカーを使用した場合の精度は最高0.02 mm
  • 速度は最大3,010,000ポイント/秒
  • 3つの500万画素カメラ
  • 4つのスキャンモードと内蔵フォトグラメトリー

あらゆる対象物に対応

高速で革新的な98レーザー ラインモードを備えたFreeScan Trioは、SHINING 3D初のマーカーフリー3Dレーザースキャナーです。準備が少なくなり、効率が向上します。

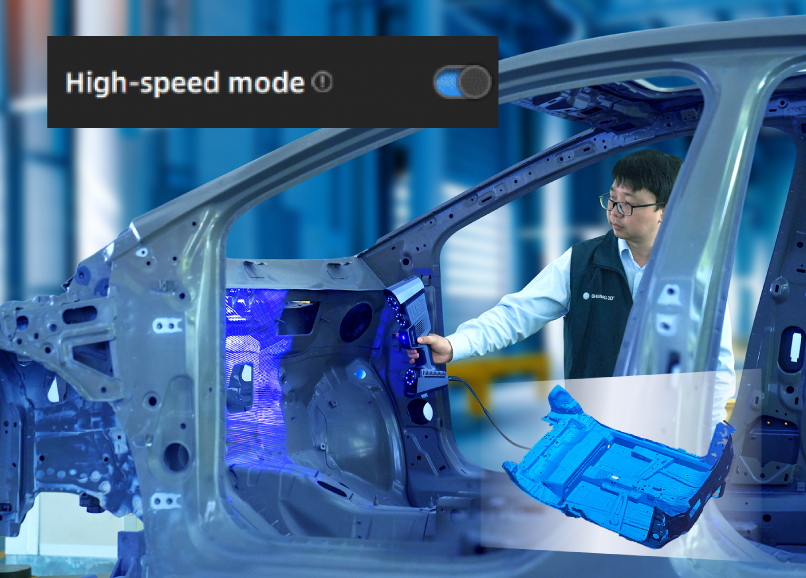

Speed and Efficiency Redefined

速度と効率を再定義

FreeScan Trioは98本のレーザーラインでマーカーを使用しないスキャンを可能し、速度と効率を再定義します。最大3,010,000ポイント/秒を実現し、準備作業を減らして効率を向上させます。

The Power of Three 5MP Cameras

3つの500万画素の工業用カメラ

3つの工業用カメラそれぞれ500万画素であり、FreeScan Trioは最も精細なディテールと高品質の3Dデータを引き出せます。

Unrelenting Accuracy and Precision

一貫した精度と精密度

FreeScan Trioは、マーカーを使用するスキャンモードで一貫して高精度なスキャン結果を提供し、最大0.02mmの精度を実現できます。

All-in-one 3D Scanner

オールインワン3Dスキャナー

FreeScan Trioの4つのスキャンモードと内蔵フォトグラメトリーを備え、あらゆる応用シーンに対応できます。

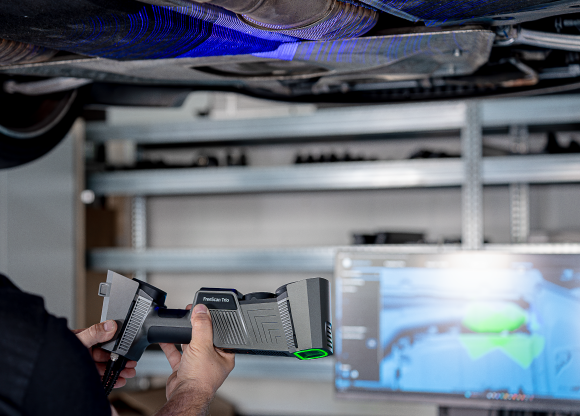

98 Laser Lines, Zero Markers

98本のレーザーライン、マーカー不要

FreeScan Trioの98レーザーラインモードはマーカーを使用する必要がなく、すべてのワークピースを効率的にキャプチャできます。最大3,010,000ポイント/秒の速いスキャンスピードと組み合わせることで、作業効率の向上を実感できます。

Unrelenting Accuracy and Precision

一貫した精度と精密度

品質管理、検査、リバースエンジニアリングのために、0.02 mmの精度*(マーカー必要)と高精密度なパフォーマンスにより、一貫して信頼できる結果を提供します。

*VDI/VDE 2634 part3規格に基づき、球間誤差は、作業範囲内の異なる位置と方向で追跡可能な長さのアーチファクトとマーカーを測定することで評価されます。ISO/IEC 17025:2017認証を取得した精度研究所で行い、環境は温度20±0.5°で湿度40‐60% RHです。

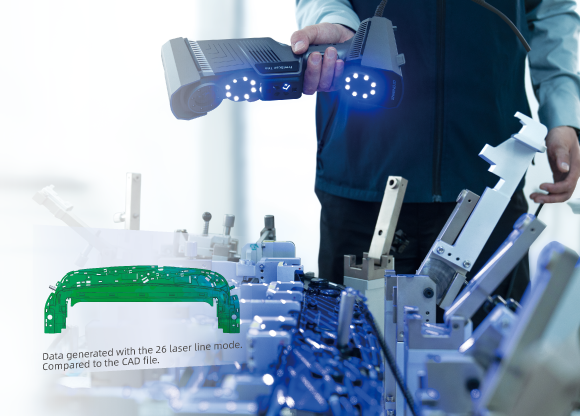

Swift, Effortless Scanning

迅速で簡単なスキャン

26本のレーザーラインモードでは、650 x 580 mmの視野でプロジェクトを迅速に完了し、少ないスキャンでより多くのデータをキャプチャできます。最適化されたソフトウェアアルゴリズムにより、リアルタイムで3Dデータが生成され、画面上で確認できるとともに、スキャンプロセスをガイドします。

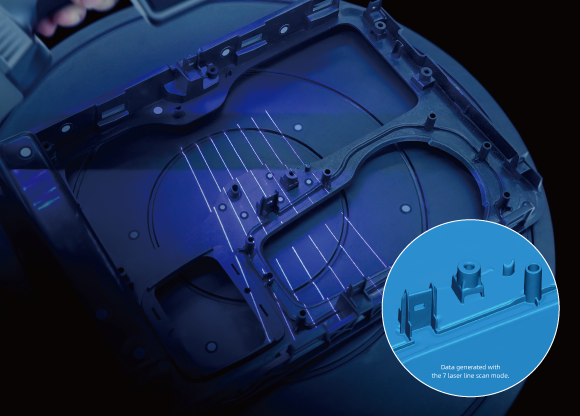

Exceptional Detail

卓越したディテール

FreeScan Trioの3つの500万画素の工業用グレードカメラにより、7本の並列レーザーモードで最小ポイント間隔0.01 mmの最も細かくて複雑なディテールまでズームインできます。

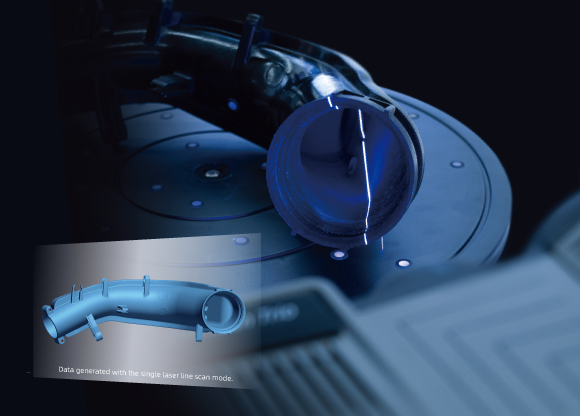

Defy Pockets and Holes

ポケットや深穴に対応

工業用部品では、深いポケットや穴があるのが珍しくないです。FreeScan Trioの最適化されたカメラ角度と鋭敏なシングルラインモードで、これらの死角をカバーできます。

Bulit-in Photogrammetry

内蔵フォトグラメトリー

Freescan Trioは、0.02 + 0.015 mm/mという卓越した容積精度を達成できるフォトグラメトリーモードを内蔵しています。マーカーと1本の磁気スケールバーを配置するだけで、Freescan Trioはターゲットフレームの空間位置を素早くロックできます。



FreeScan Trioソフトウェア

Step-by-step Guidance

詳しいガイド

FreeScan Trioソフトウェアは、キャリブレーションから3Dスキャン、データ編集まで、3Dスキャンプロセスを順を追ってガイドします。
Built-in Photogrammetry

内蔵フォトグラメトリー

FreeScan Trioソフトウェアは、大型対象物の詳しくてフォトリアルなデータを正確かつ迅速に作成できます。
Streamlined Workflow

複数のスキャンモード

98本のレーザーラインによる高速スキャン、7本のレーザーラインによる詳細スキャン、シングルラインによる深穴スキャンを実現します。あらゆるスキャンケースに対応できます。
Material Adaptability

素材適応性

FreeScan Trioソフトウェアは、黒い物体や反射する物体の難しいデータを処理するための強力なアルゴリズムを備えています。

技術仕様

  • 高速スキャン 26本レーザーライン
  • 細部スキャン 7本レーザーライン
  • 深穴スキャン シングルレーザーライン
  • マーカーレススキャン 98本レーザーライン
  • 大型部品 フォトグラメトリモード、コーディングマーカー不要
  • スキャン精度 最高0.02 mm
  • 容積精度 0.02 + 0.015 mm/m (フォトグラメトリ使用時)
  • スキャン速度 最大3,010,000 ポイント/秒
  • 最大視野 650 x 580 mm
  • ポイント間隔 0.01 ~ 3 mm
  • 証明書 CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TISAX
  • 精度認証 VDl/VDE 2634 Part 3 (ISO 17025認証ラボ)

グローバルブランドからの信頼

20

創業年数

400

パートナー

100

全世界で3Dスキャナー導入実績

  • animal racing

    FreeScan Trioは非常に印象的です!作業の簡素化と時間管理の改善において、明確な進歩が見られます。特にスキャン速度が大幅に向上しています。

    Daniel Delcev,

    AnimalRacing

  • D3 System

    驚くほど軽くて非常に高速です。古いNSU車の完全なスキャンには20分もかからず、データもとても素晴らしいです。

    Thomas Kropp,

    D3 Systeme



よくあるご質問

  • FreeScan Trioは黒い表面や反射する表面の物体をスキャンできますか?

    はい。FreeScan Trioにはレーザースキャンモードがあり、周囲の光に対する感度が低いため、反射や暗い色の対象物のスキャン性能が向上します。
  • FreeScan Trioはマーカーなしで使用できますか?

    はい。対象物に豊富な幾何学的な特徴がある場合、FreeScan Trioの98ラインモードは、マーカーなしで特徴アライメントモードを使用することができます。
  • FreeScan Trioで取得できるデータの形式は何ですか?

    FreeScan Trioのソフトウェアは、ASC、OBJ、STL、PLYなど、さまざまな形式でデータをエクスポートできます。必要に応じて、形式を自由に選択できます。
  • FreeScan Trioは大きな物体を高精度でスキャンできますか?

    はい。FreeScan Trioには内蔵のフォトグラメトリ機能が搭載されており、最大で0.02mm + 0.015mm/mの精度を実現できます。
  • FreeScan Trioのコンピューター要件は何ですか?

    推薦動作環境:

    • OS: Windows 10, 64-bit
    • グラフィックカード: NVIDIA GTX/RTX series, ≥ GeForce RTX 3060
    • ビデオメモリ: ≥ 6GB
    • CPU: Intel Core i7-10700
    • メモリ: ≥ 64GB
    • ポート: USB 3.0
  • FreeScan Trioでスキャンしたデータで何ができますか?

    FreeScan Trioのデータは、リバースエンジニアリング、既存のCADデータとの比較による検査、その他のアプリケーションに使用できます。
