FreeScan Trio

Dotato di una modalità di scansione veloce e innovativa a 98 linee laser, FreeScan Trio è il primo scanner 3D a tecnologia laser di SHINING 3D che non necessità dell'utilizzo dei marcatori. Questo implica una preparazione più rapida e di conseguenza un'esperienza di scansione più efficiente.

  • Accuratezza fino a 0.02 mm con l'utilizzo dei marcatori
  • Velocità di acquisizione fino a 3,010,000 punti/s
  • Fotocamere da 5 megapixel
  • 4 modalità di scansione e modulo di fototgrammetria integrato
Richiedi una demo gratuita

Adatto per tutti i vostri progetti




Speed and Efficiency Redefined

Velocità ed Efficienza mai cosi elevate

Grazie alla modalità di scansione senza marcatori a 98 linee laser, FreeScan Trio definisce nuovi limiti in termini di velocitá di acquisizione ed efficienza. Ora è possibile acquisire dati fino a 3.010.000 punti/sec.

The Power of Three 5MP Cameras

Il Potere di 3 Telecamere da 5MP

Grazie a tre telecamere industriali da 5MP ciascuna, FreeScan Trio consente di ottenere dati 3D di alta qualità.





Unrelenting Accuracy and Precision

Precisione e Accuratezza senza pari

Nelle modalità di scansione con marcatori, FreeScan Trio fornisce risultati di scansione affidabili e ad alta precisione, con un'accuratezza fino a 0,02 mm.


All-in-one 3D Scanner

Scanner 3D tutto in uno

Tanta versatilità a portata di mano: le 4 modalità di scansione e la fotogrammetria integrata rendono FreeScan Trio il partner perfetto per qualsiasi scenario.

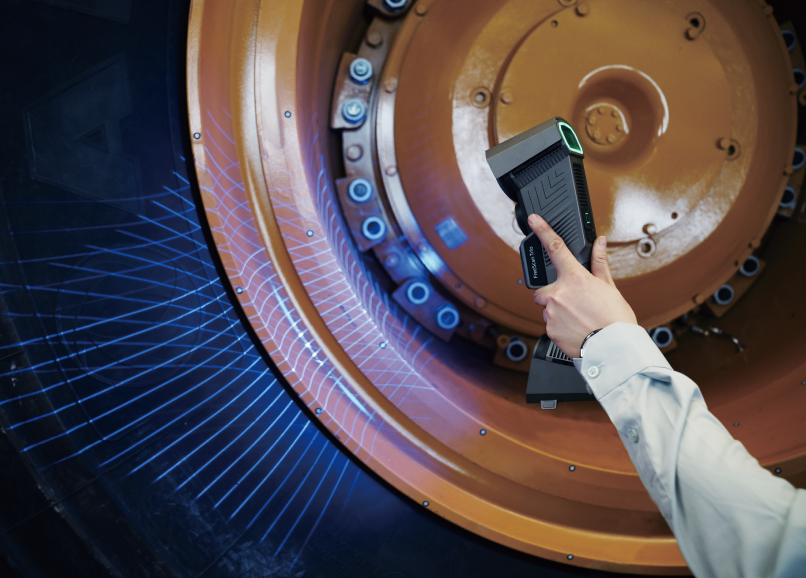

98 Laser Lines, Zero Markers

98 Linee Laser, Nessun Marcatore

Grazie alla modalità laser a 98 linee di FreeScan Trio i marcatori non sono più necessari e tutti i pezzi vengono acquisiti perfettamente. Inoltre questa tecnologia offre una velocità di scansione ultra rapida e senza precedenti: fino a 3.010.000 punti/sec.

Unrelenting Accuracy and Precision

Precisione ed Accuratezza Impareggiabili

L'elevata precisione e l'accuratezza di 0,02 mm garantiscono ottimi risultati per qualsiasi applicazione finale: dal controllo qualità, alle ispezioni, fino al reverse engineering.

In base alla norma VDI/VDE 2634, l'errore di distanza tra le sfere viene valutato con artefatti e marcatori di lunghezza tracciabili, misurandoli in diverse posizioni e orientamenti all'interno del volume di lavoro, nel laboratorio di precisione certificato ISO/IEC 17025 con condizioni ambientali: temperatura 20 ± 0,5°C; umidità 40 ~ 60% RH.

Swift, Effortless Scanning

Scansione Veloce e Senza Sforzo

In modalità laser a 26 linee, il suo FOV è pari a 650x580mm. Questo vi consentirà di acquisire una maggior quantità di dati per singola scansione, velocizzando l'intero processo  di scansione.
Il software di scansione vi guiderà lungo tutto il processo di scansione, visulizzando sullo schermo i dati 3D acquisiti in tempo reale.

Exceptional Detail

Eccezionale Definizione dei Dettagli

Nella modalità a 7 linee laser parallele, le tre telecamere da 5 megapixel sono in grado di catturare punti con una risoluzione minima di 0,01mm, permettendo di rilevare anche i dettagli più fini e impercettibili.

Defy Pockets and Holes

Fori Ciechi e Passanti? Nessun Problema

Quando si lavorano pezzi industriali, è molto comune trovare fori e fessure. Ora è possibile coprire questi punti ciechi con l'angolo di ripresa ottimizzato del FreeScan Trio e la modalità di acquisizione a linea singola.

Bulit-in Photogrammetry

Fotogrammetria video (VPG)

Il FreeScan Trio integra il modulo fotogrammetria, grazie al quale può scansionare con una accuratezza volumetrica fino a 0,02 mm + 0,015 mm/m. È sufficiente posizionare i marcatori e una barra di scala magnetica e lo scanner bloccherà rapidamente la posizione spaziale del fotogramma desiderato.

Metrology Accessories with 2axis turntable

Metrology Kit

Sfere magnetiche per un'impostazione rapida e un facile posizionamento, perfette per gli scanner 3D laser portatili con flussi di lavoro di scansione fluidi.

custom support for your needs1

La nostra copertura di supporto

Noi di SHINING 3D non ci limitiamo a fornire dispositivi, ma offriamo soluzioni personalizzate, assistenza globale e un impegno per il vostro successo. Dagli strumenti intuitivi alla precisione calibrata, siamo qui per potenziare il vostro lavoro.

ISPEZIONARE IN MOVIMENTO

SHINING 3D METROLOGY (RGB)-反白2





Lametrologia 3D di SHINING porta le misure di precisione dai laboratori isolati direttamente in officina e oltre, consentendo di garantire la qualità in tempo reale in ogni fase della produzione.

Scoprite il nostro portafoglio di metrologia 3D →

Cosa si può ottenere con i nostri scanner?

Scoprite in che modo l'integrazione dei nostri scanner nel vostro flusso di lavoro può migliorare l'efficienza e aiutarvi a ottenere risultati notevoli.

  • Automotive

    Grazie all'elevata velocità di scansione, alla fluidità e all'accuratezza, FreeScan Trio può ottimizzare notevolmente il vostro flusso di lavoro. È la scelta ideale per la scansione delle carrozzerie dei veicoli, per l'analisi delle deviazioni superficiali e per il rilevamento dell'accuratezza della posizione dei fori nelle lamiere.

    Per saperne di più

  • Aviazione civile

    Grazie all'elevata velocità di scansione, alla fluidità e all'accuratezza, FreeScan Trio è in grado di migliorare significativamente l'efficienza della scansione senza sacrificare la precisione. In particolare, grazie al modulo di fotogrammetria integrata, è in grado di aumentare l'accuratezza volumetrica per motori di aerei di grandi dimensioni, fusoliere di aerei e altre parti di grandi dimensioni.

    Per saperne di più

  • Energia, Industria Pesante e Servizi Pubblici

    La fotocamera di livello metrologico, la fotogrammetria integrata e la buona portabilità consentono allo scanner di acquisire con precisione i dati sia in ambienti interni che esterni. È in grado di ottenere dati precisi per oggetti di grandi dimensioni, come turbine idrauliche e punte di trivellazione per il petrolio, facilitando il rilevamento di deformazioni e danni.

    Per saperne di più

  • Macchinari per l'Ingegneria e altri Trasporti

    Dotato di tre modalità di linea laser, di una buona portabilità e di una precisione di livello metrologico, il FreeScan Trio consente di eseguire scansioni efficienti e precise sia in ambienti interni che esterni. È ideale per la scansione di accessori per scafi e binari per il transito ferroviario, nonché per l'ispezione e il reverse engineering.

    Per saperne di più



Software FreeScan

Risoluzione regolabile

Risoluzione regolabile

È possibile modificare la risoluzione in un secondo momento in base alle proprie esigenze, senza dover riavviare il progetto.
Real-Time Mesh Data Display

Visualizzazione dei dati mesh in tempo reale

Il nostro software ottimizzato visualizza i dati della mesh in tempo reale, migliorando la qualità visiva e consentendo di risparmiare tempo nella creazione della mesh in una fase successiva.
Visualizzazione della qualità dei dati

Visualizzazione della qualità dei dati

Consente di visualizzare direttamente nel software la qualità dei dati raccolti.
Modello di scansione personalizzato

Modello di scansione personalizzato

Risparmia tempo e garantisci la coerenza delle misurazioni utilizzando impostazioni di scansione personalizzate. Non è necessario impostare manualmente i parametri.

Compatibilità con software terzi

Geomagic Control X
Geomagic Control X
geomagic
Geomagic Design X
Polyworks
Polyworks
BlueStar logo 60×60
BlueStar Mapping

Specifiche tecniche

  • Alta velocità di scansione 26 linee laser
  • Scansione per dettagli fini 7 linee laser parallele
  • Fori profondi 26 / 1 singola linea laser
  • Scansione senza marcatori 98 linee laser
  • Pezzi voluminosi Modulo di Fotogrammetria, Marcatori codificati non necessari
  • Accuratezza 0.02 mm
  • Accuratezza Volumetrica 0.02 + 0.015 mm/m (con modulo di fotogrammetria)
  • Velocità di scansione Fino a 3.010.000 punti/s
  • Max. FOV 650 mm x 580 mm
  • Risoluzione 0.01 mm - 3 mm
  • Certificazioni CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TISAX
  • Certificato di Accuratezza VDl/VDE 2634 Part 3 (ISO 17025 laboratorio certificato)
Scarica la brochure

I marchi globali si affidano a noi

20

anni di esperienza

500+

brevetti

200

Scanner 3D venduti in tutto il mondo

  • Trio-1

    FreeScan Trio è davvero impressionante! Un netto passo avanti in termini di semplificazione del lavoro, riduzione dei tempi di gestione e, soprattutto, di velocità di scansione.



    Daniel Delcev,

    AnimalRacing

    Discover More
  • trio-2

    È incredibile, leggero e molto veloce. L'intera scansione di un vecchio telaio di un'auto NSU ha richiesto meno di 20 minuti e il risultato finale é incredibile.

    Thomas Kropp,

    D3 Systeme

    Discover More



Domande Frequenti

  • FreeScan Trio è in grado di scansionare oggetti con superfici nere e riflettenti?

    Sì. La tecnologia di scansione laser di FreeScan Trio è meno sensibile alla luce ambientale e, di conseguenza, è in grado di scansionare superfici scure e riflettenti senza alcuna difficoltà.

  • FreeScan Trio può essere utilizzato senza marcatori?

    Sì. Quando l'oggetto presenta molte caratteristiche geometriche, la modalità di scansione a 98 linee laser di FreeScan Trio può sfruttare le caratteristiche dell'oggetto per effettuare le operazioni di allineamento.

  • Quale è il formato di dati che restituisce lo scanner?

    Il software di scansione di cui è dotato FreeScan Trio è in grado di esportare i dati in vari formati, come ASC, OBJ, STL e PLY. L'estensione del file di output può essere scelta in base alle proprie esigenze.

  • FreeScan Trio è in grado di scansionare oggetti grandi con una buona accuratezza?

    Sì. FreeScan Trio integra il modulo di fotogrammetria, consentendogli di raggiungere un'accuratezza volumetrica fino a 0,02 mm + 0,015 mm/m.

  • Qual è la configurazione del computer consigliata per utilizzare FreeScan Trio?

    Recommended Computer Configuration:

    • OS: Windows 10, 64-bit
    • Scheda Grafica: NVIDIA GTX/RTX series, ≥ GeForce RTX 3060
    • Memoria Video: ≥ 6GB
    • Processore: Intel Core i7-10700
    • RAM: ≥ 64GB
    • Connettività: USB 3.0

  • Come possono essere usati i dati di output generati da FreeScan Trio?

    I dati di scansione FreeScan Trio possono essere usati per molteplici applicazioni tra cui revere engineering, controllo qualità e molto altro ancora.
