FreeScan Combo                     シリーズ

多機能計測グレード3Dスキャナー

  • ブルーレーザー&赤外線
  • 精度は最高0.02mm
  • エルゴデザインかつ高性能
  • 2024年Reddot賞を受賞

コンパクトかつ強力な                  計測グレードスキャナー

わずか193 x 63 x 53 mmの超小型シェルにデュアル光源を搭載しています。ブルーレーザーと赤外線VCSELテクノロジーの両方が搭載され、重量はわずか620gです。
計測グレードの精度

計測グレードの精度

最高0.02mmの精度で、高精度で一貫したスキャン結果を実現します。
Versatile

多用途デュアル光源スキャン

ブルーレーザーと赤外線の革新的な組み合わせは、多様な産業用3Dスキャンのニーズに応えます。

Multiple Scanning Modes

複数のスキャンモード

最大25本のクロスレーザーラインで大きな対象物を素早くスキャンでき、7本の平行レーザーラインで細かいディテールを取得でき、シングルレーザーラインで深い穴やポケットエリアをスキャンできます。

Lightweight

軽量でコンパクト

軽量で人間工学に基づいてデザインされたComboシリーズは、様々な狭くて複雑な環境で使用できます。

Freescan_Combo

ブルーレーザー&赤外線

ブルーレーザーと赤外線の革新的な組み合わせにより、様々な応用シーンで高精度なスキャン結果を取得でき、効率と品質の両方が向上します。

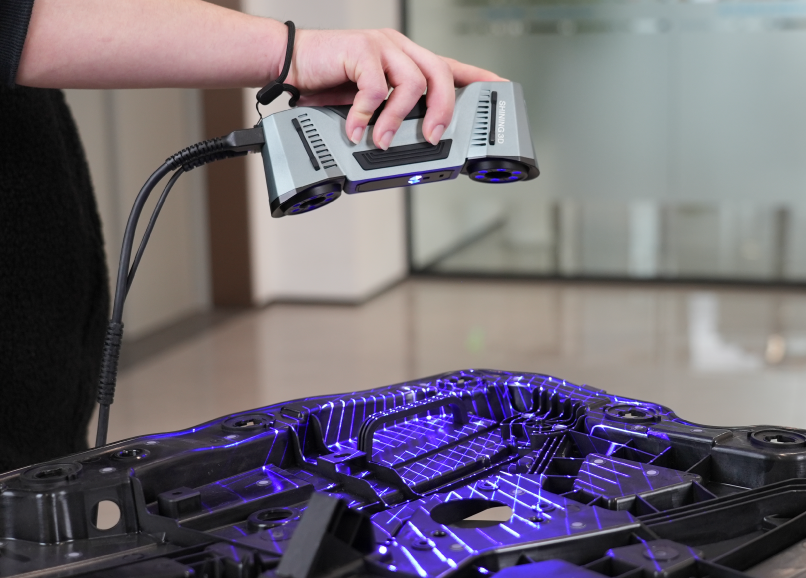

FreeScan Combo_Machenical_Parts_Scanning

あらゆる対象物に対応する4つのスキャンモード

  • 全体スキャンのための26本または50本レーザーラインを使用するマルチラインモード
  • 細かいディテールの取得のための7本平行レーザーラインを使用するファインスキャンモード
  • 深い穴をスキャンするためのシングルレーザーラインモード
  • マーカーなしで迅速にスキャンするための赤外線モード
FreeScan_Combo

計測のための賢い選択

FreeScan Comboシリーズのレーザースキャンモードは、計測グレード の精度である0.02 mm*まで達成し、計測アプリケーションに最適です。

*VDI/VDE 2634 part3規格に基づき、球間誤差は、作業範囲内の異なる位置と方向で追跡可能な長さのアーチファクトとマーカーを測定することで評価されます。ISO/IEC 17025:2017認証を取得した精度研究所で行い、環境は温度20±0.5°で湿度40‐60% RHです。

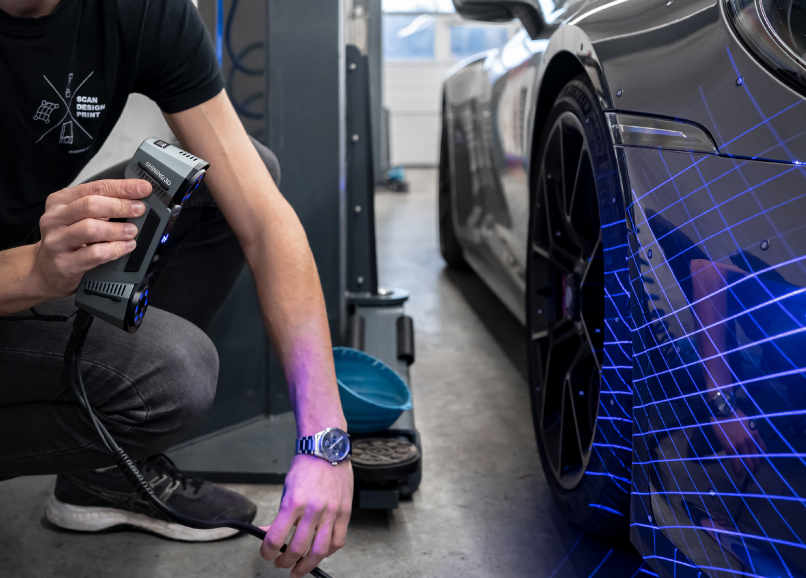

FreeScan_Combo_high_speed_mode

速いスキャンスピード

複数ライン モードでは、最大50本のレーザーライン (FreeScan  Combo+バージョン) を投影し、最大3,600,000ポイント/秒の速度で スキャンできます。

Powerful and Ergonomic

エルゴデザインかつ高性能

FreeScan Comboシリーズは、人間工学に基づいたコンパクトで軽量なデザインを誇り、3Dスキャンを便利かつ簡単に行うことができます。

最適化されたカメラ角度により、 狭くて複雑な環境での作業に適応し、継ぎ目部分の高速データキャプチャが可能になります。

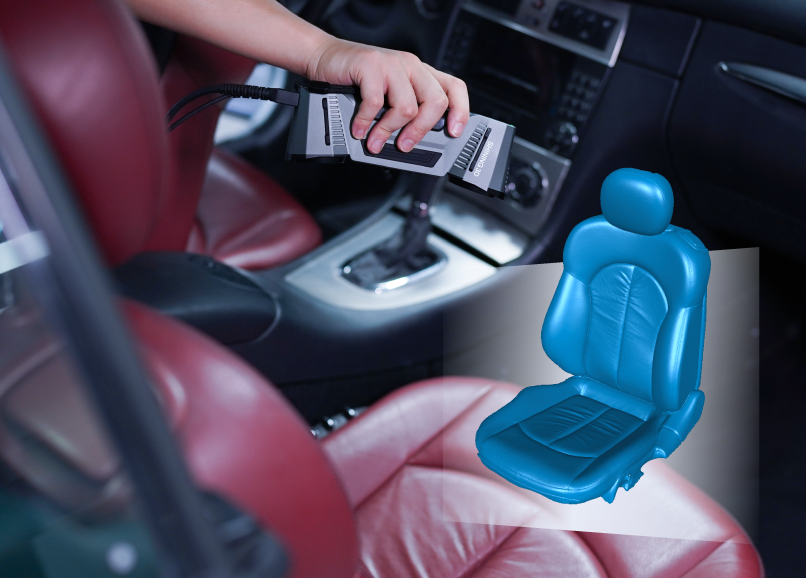

FreeScan Combo Infrared Light Scanning

赤外線スキャン

特徴が豊富なワークピースには、赤外線スキャンモードが最適です。 マーカーを必要とせずに部品を迅速かつ効率的にキャプチャできます。
Special Pricing for Reverse Engineering Bundle

リバースエンジニアリング・バンドル特別価格

FreeScan Comboシリーズ3DスキャナーとEXModelを含めたプロフェッショナルのリバースエンジニアリング・バンドルを使用して、エンジニアリングとデザイン能力を強化しましょう。この組み合わせは、対象物をデジタルCADモデルに詳細な再現が必要とする業界に対応し、正確で効率的なソリューションを提供します。







FreeScanソフトウェア

サブスクリプションも、隠れた料金もありません。

SHINING 3D FreeScan Comboシリーズ3Dスキャナーには、継続的に更新される強力なソフトウェアへのアクセスが付属しています。隠れた料金や追加費用なしで、好きなだけスキャンできます。

Step-by-step Guidance

詳しいガイド

FreeScanソフトウェアは、キャリブレーションから3Dスキャン、データ編集まで、3D スキャンプロセスをガイドします。

Multiple Scan Modes

複数のスキャンモード

FreeScanソフトウェアを使用すると、Comboは4種類のスキャンモードをサポートし、ユーザーはニーズに応じて柔軟に選択できます。

AI Data Cleanup

AIデータクリーンアップ

FreeScan ソフトウェアには、スキャンデータをより効率的に処理および最適化し、より理想的な結果を提供できるインテリジェントなアルゴリズムが搭載されています。

Adjustable Resolution

調整可能な解像度

FreeScanソフトウェアは、さまざまなスキャンサンプルに基づいて対応するソリューションを選択できるため、様々なスキャン要件に柔軟に対応できます。

技術仕様

  • 高速スキャン 50 / 26本レーザーライン
  • 細部スキャン 7本レーザーライン
  • 深穴スキャン シングルライン
  • マーカーレススキャン 赤外線モード
  • 精度 最高0.02 mm
  • 最大視野 520 × 510 mm / 600 × 600 mm
  • 容積精度 0.02 + 0.033 mm/m
  • ポイント間隔 0.05 ~ 10 mm / 0.1 ~ 3 mm
  • スキャンスピード 最大3,600,000ポイント/秒
  • 本体重量 620g
  • 証明書 CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TISAX
  • 精度認証 VDl/VDE 2634 Part 3 (ISO 17025認証ラボ)

グローバルブランドからの信頼

20

創業年数

400

パートナー

100

全世界で3Dスキャナー導入実績

  • Vision Miner

    FreeScan Comboは、反射面にも対応でき、様々なスキャン角度に柔軟に対応できるため、本格的で正確な3Dスキャンプロジェクトに最適です。



    Robert Lent,

    Chief Operating Officer, Vision Miner



よくあるご質問

  • 対象物にマーカーを付けないでスキャンすることは可能ですか?

    はい。FreeScan Combo はデュアル光源スキャナーであり、赤外線光源を使用すると、表面にマーカーを付ける必要がなく、特徴が豊富なワークピースを素早くスキャンできます。
  • 対象物のカラーテクスチャをスキャンすることは可能ですか?

    いいえ。FreeScan Comboには、対象物のテクスチャ情報をキャプチャするためのカラーカメラがありません。
  • どのように深い穴をスキャンできますか?

    FreeScan Combo には、選択可能な4つのスキャンモードがあります。1本のブルーレーザーラインを使用して、深穴のデータを取得できます。
  • スキャナのキャリブレーションはいつ必要ですか?

    1. 初めて使用する場合、または1 ~ 2週間使用しなかった後。

    2. 輸送中など、スキャナーが激しく揺れたり振動したりした場合。

    3. 精度が大幅に低下し、頻繁にアライメントエラーが発生したり、マーカーが認識されなくなったりした場合。

    4. スキャンデータが不完全であるか、品質が著しく低下した場合。

  • FreeScan Combo は黒色または反射する対象物をスキャンできますか?

    はい、FreeScan Comboには、黒色や反射面への適応性が非常に高いブルーレーザー光源が搭載されています。
  • FreeScan Comboを使用して人体をスキャンできますか?

    はい。赤外線スキャンは人体のスキャンに使用できます。
