FreeScan UE Pro
計測グレードのハンディ3Dレーザースキャナー
- マーカーを使用して最高0.02 mmの精度
- スキャン速度は最大1,850,000ポイント/秒
- 3つのスキャンモードと内蔵フォトグラメトリー
- レッドドット賞2024年受賞製品
高精度計測グレード検査に対応
FreeScan UE Proは、FreeScan UEの高精度な計測グレードの精度と軽量設計を継承しつつ、細部スキャンと大規模なワークピーススキャンのグローバル精度制御能力を強化しています。
計測グレードの高精度
精度は最大0.02mmで、一貫した高精度のスキャン結果を提供します。

グローバル精度コントロール
統合されたフォトグラメトリー機能により、コード化されたターゲットを使用する必要がなく、ターゲットフレームの空間位置を迅速にロックします。

複数のスキャンモード
13本のクロスレーザーラインで大きな物体を素早くスキャンし、7本の平行レーザーラインで細部をスキャンし、1本のレーザーラインで深い穴やポケットエリアをスキャンします。

簡単な操作
UEシリーズの軽量で人間工学に基づいたデザインを継承し、使いやすいスキャンソフトウェアにより、操作が簡単で、習得にかかる時間が短縮されます。

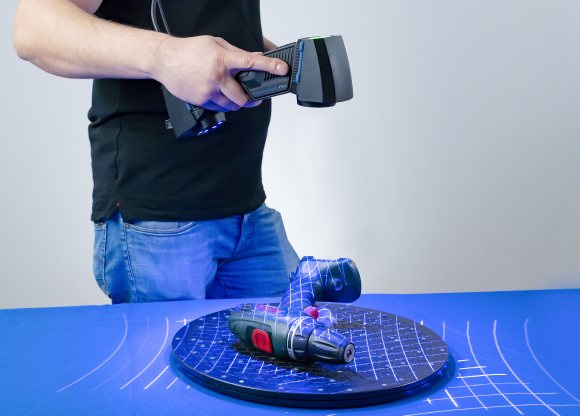

小型から大型までの対象物の高精度スキャンが可能
内蔵フォトグラメトリを搭載したFreeScan UE Proは、高精度でディテールのキャプチャーを実現し、小型から大型まで多様なサイズの対象物に対応できます。さまざまな業界に対応し、屋外のスキャニング環境でも卓越した性能を発揮できます。

一貫した精度と正確度
品質管理、検査、リバースエンジニアリングのために、0.02 mmの精度*と高精密度な性能により、一貫して信頼できる結果を提供します。
*VDI/VDE 2634 part3規格に基づき、球間誤差は、作業範囲内の異なる位置と方向で追跡可能な長さのアーチファクトとマーカーを測定することで評価されます。ISO/IEC 17025:2017認証を取得した精度研究所で行い、環境は温度20±0.5°で湿度40‐60% RHです。

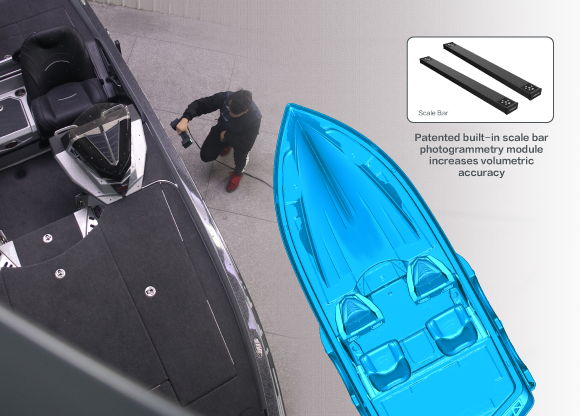

内蔵フォトグラメトリー
FreeScan UE Proには、最大0.02 + 0.015mm/mの優れた容積精度を実現できる内蔵フォトグラメトリーモードが含まれています。マーカーと1本のスケールバーを配置するだけで、FreeScan UE Proはターゲットフレームの空間位置を迅速にキャプチャし、ロックできます。

複数のスキャンモード
- 26本レーザーライン: 600x550mmの視野での高速3Dスキャン
- 7 本レーザーライン: 計測グレードの3.2MPカメラでディテールをキャプチャ
- シングルレーザーライン: ポケットや深い穴に最適化されたカメラ角度

豊かなディテールを取得可能
3.2MPの高解像度カメラと7本の平行レーザーラインを搭載したFreeScan UE Proは、ファインスキャニングを可能し、細部の正確な再現を保証できます。
当社のスキャナーで実現できること
当社のスキャナーをワークフローに組み込むことで、いかに効率を高め、優れた成果を達成できるかをご覧ください。
-

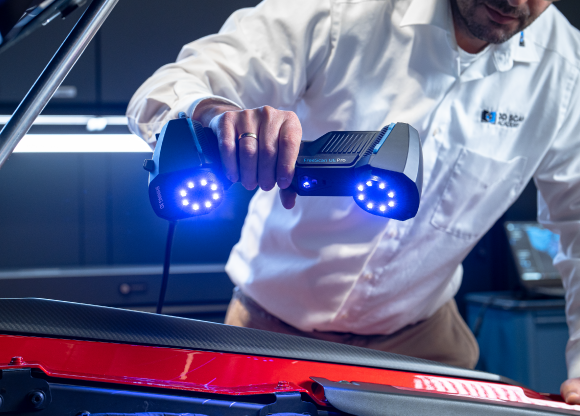

自動車
FreeScan UE Proは、スキャン速度、流動性、精度が高く、プロセスの繰り返し回数を効果的に削減します。車体の表面偏差解析や板金穴の正確な位置精度を確保するためのスキャンに最適です。
-
航空・宇宙
高いスキャン速度、流動性、精度を誇るFreeScan UE Proは、精度を損なうことなくスキャン効率を大幅に向上させます。内蔵のフォトグラメトリー機能により体積精度が向上するため、飛行機のエンジンや機体などの大型部品のスキャンに最適です。
-
エネルギー・重工業・公共事業
FreeScan UE Proの計測グレードのカメラ、内蔵フォトグラメトリー、優れた携帯性により、屋内でも屋外でも制限なく正確なスキャンが可能です。この機能は、水車や石油ドリルビットの変形や損傷の検出などに必要な、大規模で正確なデータセットの取得に不可欠です。
-
エンジニア機械・交通機械
FreeScan UE Pro は、3つのレーザーラインモード、優れた携帯性、計測グレードの精度を備え、屋内と屋外の両方の環境で効率的かつ正確なスキャンを実現します。船体付属品や鉄道輸送用軌道のスキャンに特に有効で、検査やリバースエンジニアリングなどの作業を容易にします。
3Dモデルギャラリー
FreeScan UE Proソフトウェアでスキャン体験を向上

詳しいガイド
FreeScan UE Proソフトウェアは、キャリブレーションから3Dスキャニング、データ編集まで、3Dスキャニングプロセスの順を追ってガイドします。

レーザーリアルタイムメッシュスキャン
リアルタイムでメッシュデータを直接スキャンすることで、不要なプロセスを削減し、ユーザーの効率を向上させます。

データ品質インジケーター

部分的HDスキャンモード
技術仕様
- 高速スキャン 26本レーザーライン
- 細部スキャン 7本レーザーライン
- 深穴スキャン シングルライン
- 大型部品 フォトグラメトリモード、コーディングマーカー不要
- スキャン精度 最高0.02 mm
- スキャン速度 1,850,000 ポイント/秒
- 容積精度 0.02 + 0.015 mm/m(フォトグラメトリ)
- 最大視野 600 × 550 mm
- ポイント間隔 0.01~ 10 mm
- 本体重量 840g
- 証明書 CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TISAX
- 精度認証 VDl/VDE 2634 Part 3 (ISO 17025認証ラボ)
高い専門性でお客様をサポート
創業年数
特許取得
全世界で3Dスキャナー導入実績
よくあるご質問
-
FreeScan UE Proは黒い表面や反射する表面の物体をスキャンできますか?
はい。FreeScan UE Proにはレーザースキャンモードが搭載されており、周囲の光に対する感度が低く、反射面や暗い色の対象物をスキャンする際に優れたパフォーマンスを発揮します。 -
FreeScan UE Proは大きな物体を高精度でスキャンできますか?
はい。FreeScan UE Proにはフォトグラメトリ機能が内蔵されており、最大で0.02 + 0.015 mm/mの精度を実現できます。 -
FreeScan UE Proに推奨されるパソコン仕様は何ですか?
OS: Win 10, 64 bit; グラフィックカード: NVIDIA GTX/RTX シリーズカード、 ≥ GeForce RTX 3060; ビデオメモリ: ≥6 G; CPU: I7-8700; メモリー: ≥32 GB; USB 3.0
-
FreeScan UE Proでスキャンしたデータはどう利用されますか?
FreeScan UE Proのデータは、リバースエンジニアリングや既存のCADデータとの比較による検査作業などに利用できます。 -
フォトグラメトリーがあるので、対象物のカラーテクスチャをスキャンすることは可能ですか?
FreeScan UE Proはフォトグラメトリを位置決めにのみ使用しており、このデータを使用してメッシュモデルに色を追加することはできません。 -
マーカーを使用せずに対象物をスキャンすることはできますか?
できません。FreeScan UE Proでスキャンする際には、最良のスキャンデータを取得するためにマーカーを適用することをお勧めします。
