OptimScan Q12/Q9 HD

Scanner di ispezione 3D ad alta precisione

  • 0,004 mm Precisione
  • Gamma di scansione doppia
  • Fusione monoculare-stereo (MSF)
  • Colpo singolo < 1 s
  • Precisione verificata (VDI/VDE 2634 e ISO 10360)
Richiedi una demo gratuita
Precisione a livello di micron con la sicurezza della metrologia certificata

Precisione con la fiducia della metrologia certificata

OptimScan Q12/Q9 HD supera i limiti delle prestazioni dei sistemi di scansione ottica a proiezione di frange, offrendo un nuovo livello di precisione e di acquisizione dei dettagli nella sua categoria.

Grazie alle quattro telecamere ad alta risoluzione e all'estrema precisione di 0,004 mm, il sistema eccelle nell'acquisizione di caratteristiche minime e superfici complesse con una chiarezza eccezionale, garantendo una digitalizzazione 3D estremamente fedele di geometrie intricate.
Commutazione agevole del campo di scansione

Commutazione agevole del campo di scansione

OptimScan Q12/Q9 HD dispone di due campi di scansione che possono essere commutati con un solo clic, eliminando la regolazione manuale dell'apertura e della lunghezza focale. I dati scansionati da gamme diverse possono essere fusi senza problemi nel software, garantendo efficienza e dettaglio.

  • Gamma grande: 220 × 150 mm

  • Gamma piccola: 80 × 50 mm

Fusione monoculare-stereo (MSF)

Fusione monoculare-stereo (MSF)

La funzione di fusione monoculare-stereo può aumentare efficacemente la copertura dei dati e migliorare l'integrità dei dati scansionati, come ad esempio i comuni angoli di svolta e le giunzioni dei pezzi industriali.

Versatile e altamente adattabile

Modalità di funzionamento flessibili

OptimScan Q12/Q9 HD si adatta alle vostre esigenze di scansione con tre modalità operative flessibili.

  • Manuale: OptimScan Q12/Q9 HD è compatto e facile da trasportare e offre agli operatori pieno controllo e flessibilità.

  • Semi-automatico: Combina un treppiede fisso con una piattaforma girevole automatica che supporta fino a 20 kg per una maggiore efficienza e ripetibilità.

  • Completamente automatizzato: Si integra perfettamente con i robot industriali per attività di ispezione precise e ripetitive, rendendolo perfetto per le attività di misura in serie.

Giradischi a doppio asse

Giradischi a doppio asse (opzionale)

Un piatto rotante automatico a doppio asse opzionale supporta fino a 3 kg, consentendo la scansione automatica multi-angolo con un solo clic, migliorando significativamente l'efficienza dell'acquisizione dei dati.
Grazie a un algoritmo di scansione supplementare intelligente, il sistema pianifica automaticamente percorsi di scansione aggiuntivi per acquisire i dati mancanti, garantendo un'acquisizione completa ed efficiente dei dati 3D degli oggetti. Dotato di una piattaforma informatica a doppio chip, ogni acquisizione richiede meno di 1 secondo.
Miglioramenti al software OptimScan

Miglioramenti al software OptimScan

OptimScan Q12/Q9 HD è dotato di un software potente e costantemente aggiornato. Scansionate quanto volete, tutto l'anno, senza costi nascosti o aggiuntivi.

  • Modello di scansione

  • Rilevamento delle vibrazioni

  • Controllo della temperatura

  • Taglio dello sfondo

SHINING3D Inspect

SHINING3D Inspect (opzionale)

SHINING3D Inspect offre un approccio snello, modulare e personalizzabile all'ispezione 3D, semplificando i flussi di lavoro dall'acquisizione dei dati alla creazione dei rapporti. Il software è adatto per l'ispezione dimensionale e il controllo qualità dei componenti in settori quali l'automotive, l'aviazione civile e la produzione di precisione.
Grazie alla capacità certificata PTB, garantisce la tracciabilità di ogni misura. Sviluppato in modo indipendente da SHINING 3D, rappresenta una forte competenza interna e una continua innovazione.
innovazione continua

Soluzione di ispezione automatizzata

Soluzione di ispezione automatizzata

OptimScan Q12/Q9 HD può integrarsi perfettamente con un sistema di ispezione 3D intelligente, consentendo un flusso di lavoro completamente automatizzato dalla scansione alla generazione dei report.

Flusso di lavoro:

1. Insegnamento del percorso

2. Misurazione 3D automatizzata

3. Ispezione 3D automatizzata

4. Generazione automatica di rapporti

Precisione metrologica certificata

Precisione metrologica certificata

  • Standard verificati: Test di accettazione rigorosi basati su VDI/VDE 2634 e ISO 10360.
  • Laboratorio accreditato: Calibrato nel nostro laboratorio di precisione ISO/IEC 17025.
  • Tracciabilità completa: Il nostro sistema di controllo integrato garantisce che ogni misura sia tracciabile a livello internazionale.
supporto personalizzato per le vostre esigenze1

La nostra copertura di supporto

Noi di SHINING 3D non ci limitiamo a fornire dispositivi, ma offriamo soluzioni personalizzate, assistenza globale e un impegno per il vostro successo. Dagli strumenti intuitivi alla precisione calibrata, siamo qui per potenziare il vostro lavoro.

ISPEZIONARE IN MOVIMENTO

SHINING 3D METROLOGY (RGB)-反白2





La metrologia 3D di SHINING porta le misure di precisione dai laboratori isolati direttamente in officina e oltre, consentendo di garantire la qualità in tempo reale in ogni fase della produzione.

Scoprite il nostro portafoglio di metrologia 3D →

Cosa si può ottenere con i nostri scanner

Scoprite come l'integrazione dei nostri scanner nel vostro flusso di lavoro possa migliorare l'efficienza e aiutarvi a ottenere risultati notevoli.

  • Ispezione delle dimensioni dei componenti (GD&T)

    Scenari applicativi: Parti lavorate di precisione come blocchi motore, scatole di trasmissione, pale di turbine e componenti di sistemi frenanti. Funzione: Acquisizione rapida di dati a nuvola di punti ad alta densità per l'analisi delle tolleranze geometriche (ad es. planarità, rotondità, posizione) mediante confronto con i modelli CAD. Rileva gli errori di lavorazione (ad esempio, bave, deformazioni) per garantire la conformità agli standard industriali.

  • Controllo qualità delle parti stampate e delle lamiere

    Scenari di applicazione: Parti in lamiera stampata come parafanghi e componenti strutturali del telaio. Funzione: Scansione dei contorni della superficie per analizzare gli effetti del ritorno elastico e ottimizzare i parametri di progettazione degli stampi. Esecuzione di ispezioni a grandezza naturale (FAI) per rilevare rughe o cricche minori, riducendo i problemi di saldatura e assemblaggio successivi.

  • Sviluppo e riparazione della muffa

    Scenari di applicazione: Stampi a iniezione, stampi per pressofusione. Funzione: Scansionare gli stampi usurati ed eseguire il reverse engineering per generare modelli 3D da utilizzare per la riparazione o la rigenerazione. Confrontare i dati dei vecchi e dei nuovi stampi per prevedere il ciclo di vita e ridurre i costi di inattività.

  • Ispezione automatizzata in linea (integrata con i robot)

    Scenari di applicazione: Stazioni critiche della linea di produzione. Funzione: L'integrazione con i bracci robotici consente una scansione completamente automatizzata. Vengono generati rapporti di ispezione in tempo reale per monitorare le tendenze di produzione e fornire avvisi precoci di deviazione.

Software compatibile

SHINING3D Inspect 2026
SHINING3D Inspect
per l'ispezione 3D
PolyWorks
PolyWorks
Geomagic Control X
Geomagic Control X
EXModel Pro
EXModel Pro
per l'ingegneria inversa
BlueStar Mapping
BlueStar Mapping
per la mappatura delle texture
Geomagic Design X
Geomagic Design X

Dati tecnici

  • Tipo di prodotto OptimScan Q12 HD, OptimScan Q9 HD
  • FOV Gamma grande: 220 × 150 mm,
    Gamma piccola: 80 × 50 mm
  • Precisione Ampia gamma: 0,01 mm,
    Gamma piccola: 0,004 mm
  • Distanza del punto OptimScan Q12 HD: Ampia gamma: 0,054 mm,
    Gamma piccola: 0,02 mm
    OptimScan Q9 HD: Gamma grande: 0,06 mm,
    Gamma piccola: 0,03 mm
  • Distanza di lavoro Ampia gamma: 600 mm,
    Gamma piccola: 200 mm
  • Profondità di campo Ampia gamma: 120 mm,
    Gamma piccola: 30 mm
  • Risoluzione OptimScan Q12 HD: 4 × 12,3MP
    OptimScan Q9 HD: 4 × 9 MP
  • Sorgente luminosa LED blu
  • Peso 3,6 kg
  • Dimensioni 366 × 162 × 132 mm
  • Lunghezza del cavo dati 5 m
  • Certificazioni CE, FCC, ROHS, WEEE, KC, FDA,
    UKCA, IP50, TELEC, TiSAX
  • Test di accettazione VDI/VDE 2634 Parte 2 e ISO 10360 (Testato nel laboratorio di precisione accreditato ISO/IEC 17025)
*Per le specifiche complete, consultare la brochure.
Scarica l'opuscolo

I marchi globali si affidano a noi

20

anni di esperienza

400+

Brevetti autorizzati

200

Scanner 3D venduti in tutto il mondo

background blue blur_1920_1080

Scopri di più su OptimScan Q12/Q9 HD in azione

Scansione 3D di un sigillo con dettagli molto precisi

Con OptimScan Q12 HD sono stati acquisiti dati 3D ad alta risoluzione di un sigillo con straordinaria nitidezza, riproducendo con precisione i delicati dettagli incisi e le sottili caratteristiche geometriche difficili da ottenere con i metodi convenzionali.

Scansione 3D di un impianto dentale da 10 mm

Con OptimScan Q12 HD abbiamo acquisito dati di scansione ad alto dettaglio di un impianto dentale da 10 mm, con eccezionale precisione e nitidezza.

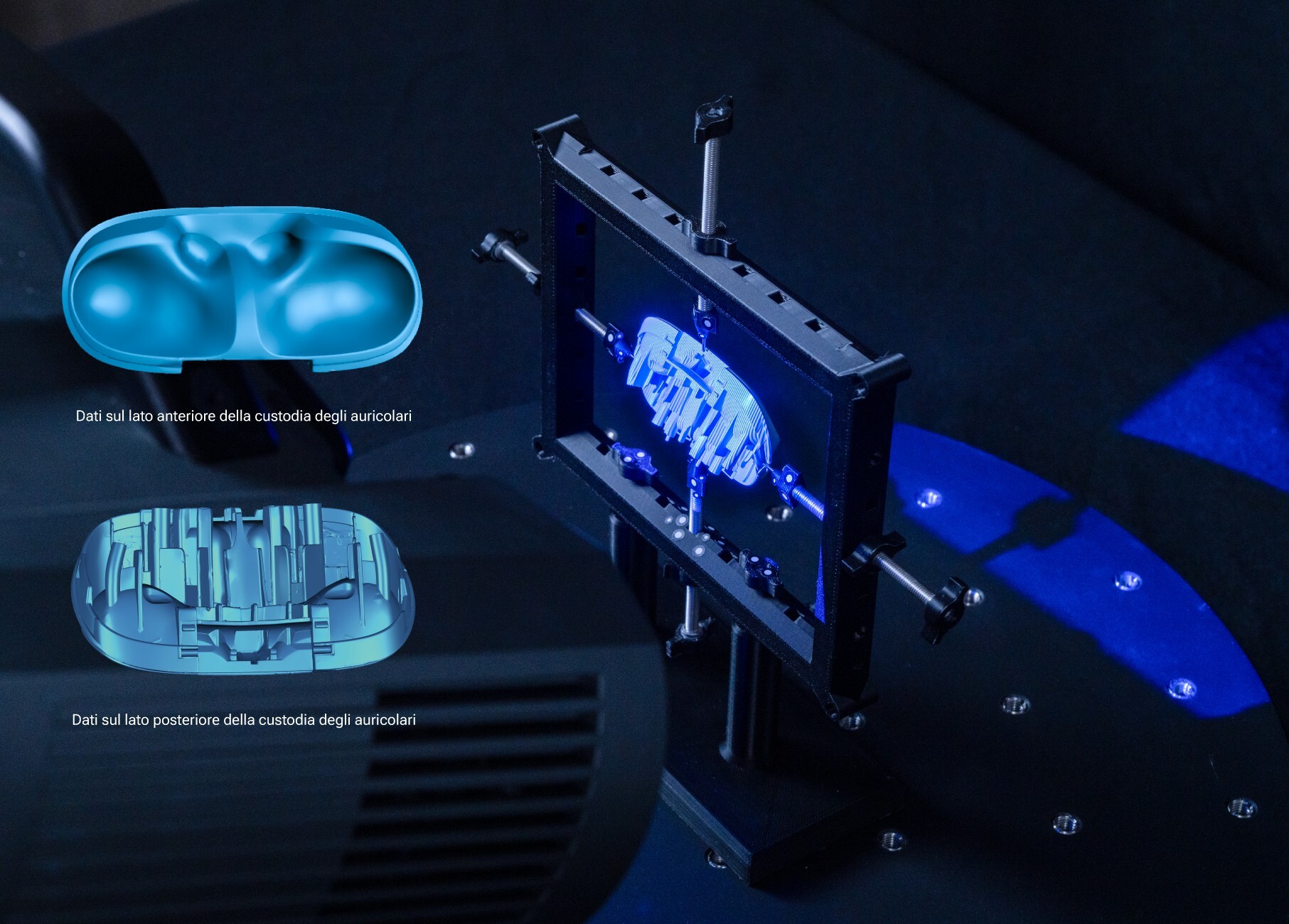

Scansione 3D di una custodia di ricarica per auricolari a scanalature multiple per spazi ristretti

OptimScan Q12 HD offre un’acquisizione dati ad alta precisione di 0,004 mm per custodie di ricarica per auricolari con strutture multiscanalate e spazi interni ridotti, catturando con eccezionale accuratezza ed efficienza ogni dettaglio, dai contorni complessi alle aree più difficili da raggiungere.

Domande frequenti

  • È possibile eseguire la scansione della texture a colori degli oggetti?

    No. OptimScan Q12/Q9 HD non dispone di una telecamera a colori per acquisire le informazioni sulla texture dell'oggetto.

  • I marcatori sono necessari durante la scansione con Optimscan Q12/Q9 HD?

    OptimScan Q12/Q9 HD supporta la scansione senza marcatori. Per requisiti di precisione più elevati, è in grado di riconoscere marcatori non riflettenti da 1 mm, 2 mm o 4 mm.

  • Lo scanner è certificato o riconducibile a standard?

    Sì. Lo scanner fornisce rapporti di ispezione e certificati di calibrazione riconducibili a standard internazionali quali VDI/VDE 2634 e ISO 10360 (in base ai certificati effettivamente emessi). Tutte le procedure di calibrazione e verifica vengono eseguite nell'Accuracy Lab accreditato di SHINING 3D, che opera in conformità ai requisiti ISO/IEC 17025.

    Che cos'è il laboratorio di precisione di SHINING 3D →

  • Qual è la differenza tra uno scanner 3D portatile e uno scanner 3D fisso?

    Uno scanner portatile offre flessibilità e portabilità ed è ideale per la scansione di pezzi grandi, complessi o difficili da raggiungere. Uno scanner fisso è montato in una posizione stabile ed è più adatto per la scansione ripetitiva e di alta precisione di pezzi più piccoli in ambienti controllati.

  • Quali sono le dimensioni degli oggetti che OptimScan Q12/Q9 HD può scansionare?

    Si consiglia di utilizzare OptimScan Q12/Q9 HD per oggetti di dimensioni medio-piccole in scenari applicativi di alta precisione come l'automotive, l'elettronica, la produzione di stampi e così via.

  • Come eseguire l'ispezione con OptimScan Q12/Q9 HD?

    Il software OptimScan Q12/Q9 HD può essere integrato con il modulo SHINING3D Inspect, che offre funzionalità complete come Confronto, Sezione trasversale, Caratteristica, Dimensione, Calibro, Rapporto e Misura rapida, consentendo di soddisfare diverse esigenze di ispezione.

  • Come si calibra uno scanner 3D industriale?

    Gli scanner 3D SHINING sono calibrati utilizzando artefatti certificati o pannelli di calibrazione riconducibili a standard metrologici. Una calibrazione regolare garantisce la tracciabilità delle misure, mantiene la precisione e allinea lo scanner ai requisiti di gestione della qualità.

  • Quali sono le sorgenti luminose utilizzate da questo scanner 3D per l'acquisizione dei dati?

    OptimScan Q12/Q9 supporta il LED blu per l'acquisizione dei dati.

    LED blu: Proietta schemi di reticolo per acquisire dati di superficie densi, eccellendo in texture fini, geometrie complesse e piccoli dettagli.

    Scarica la brochure per le specifiche più dettagliate →
