Panoramica
L'industria automobilistica si trova ad affrontare sfide significative, tra cui processi di produzione che richiedono molto tempo, complessità tecniche nella progettazione e nella produzione e requisiti rigorosi per la personalizzazione delle auto e la compatibilità dei componenti.
Con la continua crescita della domanda di precisione e innovazione, gli scanner 3D per il settore automobilistico si affermano come strumenti trasformativi, in grado di migliorare in modo sostanziale l'efficienza produttiva, l'ottimizzazione dei costi e la garanzia di qualità.
Scansione 3D nell'industria automobilistica
Rispetto agli strumenti di misura convenzionali, la scansione 3D del settore automobilistico offre
Alta versatilità
Adatto per parti di auto di diverse forme e dimensioni
Alta precisione
Scanner a luce blu: fino a 0,005 mm
Scanner laser portatile: fino a 0,02 mm
Alta efficienza
I dati completi possono essere ottenuti con una sola scansione.
Portabilità
Senza limitazioni ambientali, comodo da trasportare e facile da utilizzare
Facilità d'uso
Interfaccia facile da usare, basso costo di apprendimento
Automazione
Può essere integrato con robot per ottenere un'ispezione automatizzata
Analisi della concorrenza
Ottenere i dati del modello tramite scanner 3D ad alta precisione.
Progettazione di prototipi
Eseguire la scansione, ad esempio, del modello in argilla per ottimizzare il progetto e garantire che i dati corrispondano all'oggetto.
Test e simulazione
Modelli precisi di input CFD e FEA per l'ottimizzazione delle prestazioni.

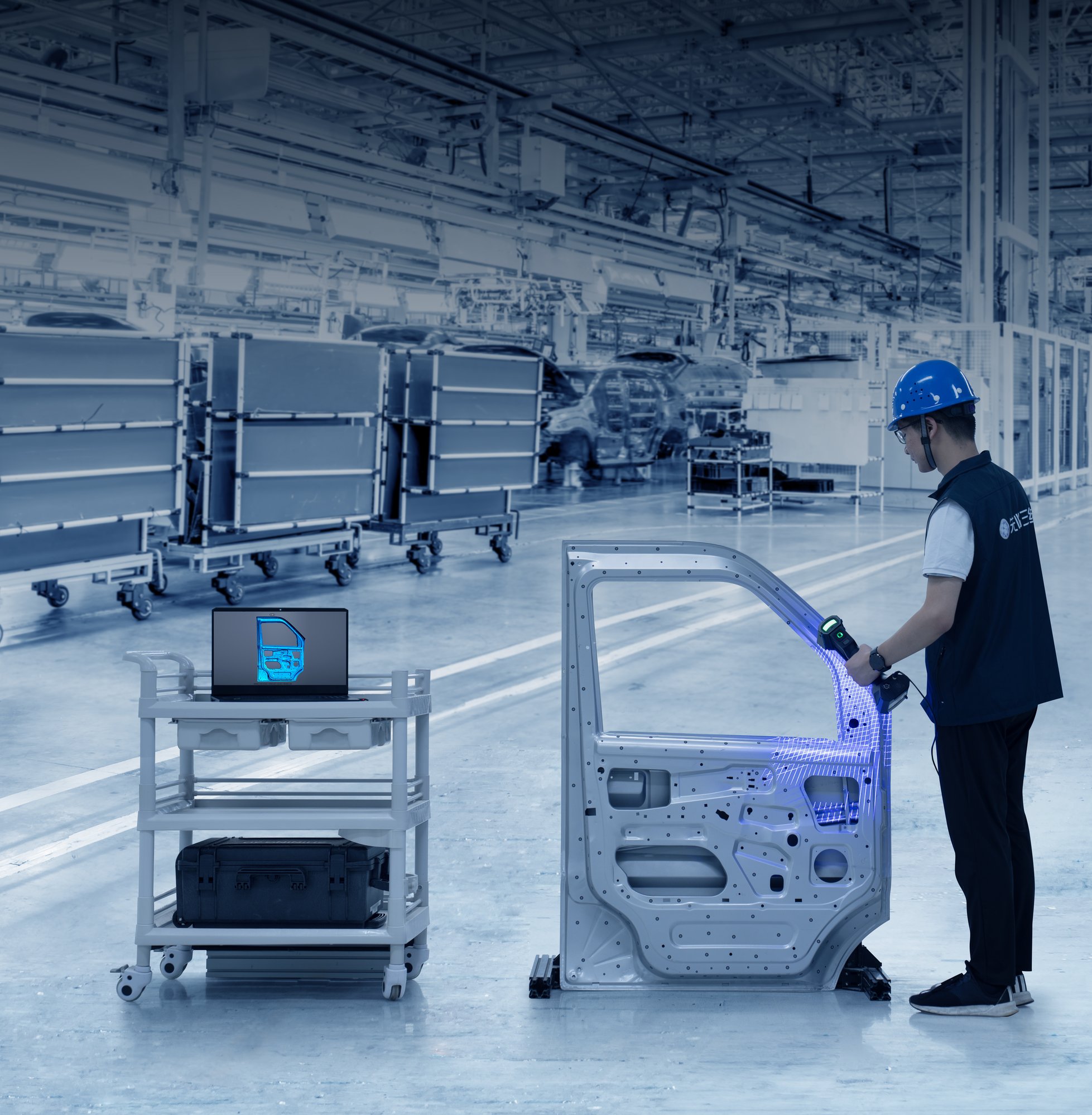

Ispezione degli stampi di tranciatura
Processo di controllo della qualità della lamiera (ad esempio, acciaio, lega di alluminio) in parti di rivestimento della carrozzeria (ad esempio, porte, cofani).
Ispezione della saldatura
Ispezione dimensionale di parti in lamiera
dopo la saldatura (ad esempio, concentricità, posizionalità, contorno, rotondità).
Motore e catena cinematica del veicolo
Ispezione delle bombole dei veicoli a combustibile e GD&T del pacco batterie dei veicoli a energia nuova.
Pacchetti batteria NEV
Processo di controllo della qualità dei componenti del sistema di batterie (ad esempio, moduli, sbarre, involucri, piastre di raffreddamento) per garantire il corretto adattamento, l'allineamento e l'integrità strutturale nell'assemblaggio dei veicoli elettrici.

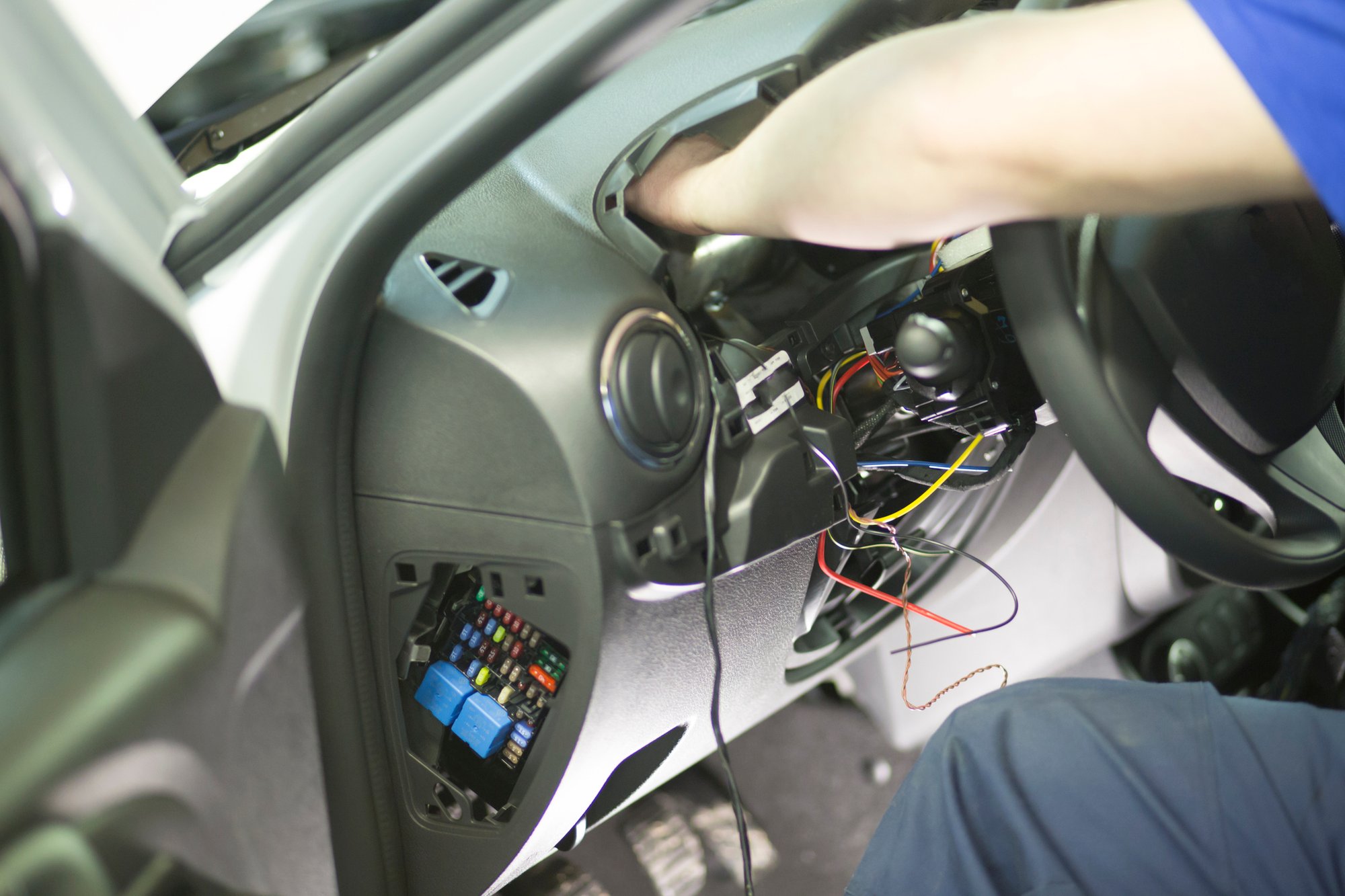

Sistema elettrico ed elettronico
Ispezione di parti e fili stampati a iniezione (ad esempio, centraline, sensori, sistemi di intrattenimento per auto, cablaggi).
Design di interni ed esterni
Scansione 3D e personalizzazione di sedili, tappetini, mozzi di ruote, lampade per auto, ecc.
Modifica dell'auto
Eseguite rapidamente la progettazione e la produzione digitale, migliorando l'efficienza e fornendo una solida base per la comunicazione visualizzata.
Film auto
Lo scanner 3D consente il pre-taglio prima dell'applicazione, migliorando la sicurezza e prevenendo i danni. Inoltre, i dati del veicolo scansionato possono essere utilizzati per creare un database per l'ottimizzazione e la gestione futura.
Riparazione e restauro di autoveicoli
Reverse engineering efficiente e replica di pezzi rari, fuori produzione o danneggiati, difficilmente reperibili sul mercato.
Scoprite le nostre soluzioni di metrologia 3D per l'industria automobilistica
Scansione 3D ad alta precisione in
- Ricerca e sviluppo nel settore automobilistico
- Produzione automobilistica
- Aftermarket automobilistico
-
FreeScan Trak ProW
FreeScan Trak ProW maintains core features such as marker-free scanning and guaranteed high accuracy of the FreeScan Trak Pro series, while introducing advanced upgrades for improved performance.
-
Scan Accuracy
0.023 mm -
Volumetric Accuracy
15.6 m³: 0.046 mm; 45 m³: 0.063 mm; 76 m³: 0.088 mm; 128 m³: 0.127 mm -
Scan Speed
5,500,000 points/s -
Point Distance
0.01 ~ 10 mm -
Maximum FOV
/ -
Material Adaptability
Normal / Dark / Reflective -
Type of light source
Laser -
Align Mode
Feature Alignment / Marker Alignment
-
-
FreeScan Trak Nova
FreeScan Trak Nova integrates a portable tracking scanner, the largest-FOV handheld laser scanner, and video photogrammetry (VPG) module into one advanced wireless tracking system.
-
Scan Accuracy
0.02 mm -
Volumetric Accuracy
0.062 mm (12 m³) -
Scan Speed
6,140,000 points/s -
Point Distance
0.01 ~ 10 mm -
Maximum FOV
2600 x 2200 mm -
Material Adaptability
Normal / Dark / Reflective -
Type of light source
Laser -
Align Mode
Feature Alignment / Marker Alignment
-
-
FreeScan Omni
FreeScan Omni is a standalone inspection-ready metrology 3D scanner.
-
Scan Accuracy
0.02 mm
-
Volumetric Accuracy
0.02 + 0.03 mm/m
-
Scan Speed
7,619,000 points/s
-
Point Distance
0.01 ~ 10 mm -
Maximum FOV
580 x 650 mm -
Material Adaptability
Normal / Dark / Reflective -
Type of light source
Laser + Infrared VCSEL -
Align Mode
Feature Alignment / Marker Alignment
-
-
FreeScan UE Nova
FreeScan UE Nova, a wide-range wireless laser handheld 3D scanner, sets the new standard in 3D scanning with its unmatched field of view
-
Scan Accuracy
0.072 mm -
Volumetric Accuracy
0.072 + 0.012 mm/m -
Scan Speed
4,600,000 point/s -
Point Distance
0.5 ~ 10 mm
-
Maximum FOV
2600 x 2200 mm -
Material Adaptability
Normal / Dark / Reflective -
Type of light source
Laser -
Align Mode
Feature Alignment / Marker Alignment
-
-
FreeScan UE Pro2
FreeScan UE Pro2 is a wireless 3D scanner with ultra-fast speed. Its versatile scan modes and light weight make it ideal for on-site inspections.
-
Scan Accuracy
-
Volumetric Accuracy
0.02 + 0.015 mm/m
-
Scan Speed
3,460,000 points/s
-
Point Distance
0.01 ~ 10 mm
-
Maximum FOV
600 x 550 mm
-
Material Adaptability
Normal / Dark / Reflective
-
Type of light source
Laser
-
Align Mode
Marker Alignment
-
-
FreeScan Combo Series
Entry-level metrology handheld scanner with a combination of blue laser and infrared light for diverse industrial 3D scanning scenarios.
-
Scan Accuracy
0.02 mm -
Volumetric Accuracy
0.02 + 0.033 mm/m -
Scan Speed
3,600,000 points/s (FreeScan Combo+)
1,860,000 points/s (FreeScan Combo)
-
Point Distance
0.05 ~ 10 mm -
Maximum FOV
520 x 510 mm -
Material Adaptability
Normal / Dark / Reflective -
Type of light source
Laser + Infrared VCSEL -
Align Mode
Feature Alignment / Marker Alignment
-
-
-1.png)
EinScan Rigil
EinScan Rigil is the world’s first Tri-Mode 3D scanner with built-in computing, wireless solution and hybrid light technology.
-
Scan Accuracy
/ -
Volumetric Accuracy
Laser HD Mode: Up to 0.04 + 0.06 mm/ m
IR Rapid Mode: Up to 0.1 + 0.3 mm/m
-
Scan Speed
4,400,000 points/s (19 + 19 crossed laser lines)
940,000 points/s (7 blue laser parallel lines)
1,600,000 points/s (IR VCSEL)
-
Point Distance
Laser HD Mode: 0.05 ~ 10 mm
IR Rapid Mode: 0.2 ~ 10 mm
-
Maximum FOV
/ -
Material Adaptability
Normal / Dark / Reflective / Outdoor -
Type of light source
Laser + Infrared VCSEL -
Align Mode
Laser HD Mode: Feature / Markers / Global Markers / Hybrid
IR Rapid Mode: Feature / Markers / Global Markers / Hybrid / Texture
-
-
EINSTAR Rockit
EINSTAR Rockit is a must-have wireless 3D scanner that brings pro-level performance to your palm.
-
Scan Accuracy
/ -
Volumetric Accuracy
/ -
Scan Speed
Laser HD: 2,800,000 points/s ; IR Rapid: 1,440,000 points/s -
Point Distance
Laser HD: 0.05 ~ 10 mm ; IR Rapid: 0.2 ~ 10 mm -
Maximum FOV
19+19 crossed lines: 545 x 620 mm ; 7 parallel lines: 355 x 425 mm ; IR: 1170 x 1385 mm -
Material Adaptability
Normal / Dark / Reflective -
Type of light source
Laser + Infrared VCSEL -
Align Mode
Laser HD Mode: Feature / Markers / Global Markers
IR Rapid Mode: Feature / Markers / Global Markers / Hybrid / Texture
-
-
EINSTAR 2
With a hybrid light source, true wireless design, and vivid full-color capture, EINSTAR 2 delivers studio-quality 3D scans with zero fuss.
-
Scan Accuracy
/ -
Volumetric Accuracy
/ -
Scan Speed
Laser HD: 2,500,000 points/s ; IR Rapid: 1,440,000 points/s -
Point Distance
Laser HD: 0.05 ~ 10 mm ; IR Rapid: 0.2 ~ 10 mm -
Maximum FOV
Laser HD: 490 × 580 mm ; IR Rapid: 1170 × 1385 mm -
Material Adaptability
Normal / Dark / Reflective / Outdoor -
Type of light source
Laser + Infrared VCSEL -
Align Mode
Laser HD Mode: Global Markers / Markers
IR Rapid Mode: Global Markers / Markers / Feature / Texture / Hybrid
-
