Zivilluftfahrt
Die Herstellung komplexer Strukturkomponenten für Flugzeuge ist eine Herausforderung. SHINING 3D Scanner erleichtern die effiziente Erfassung von 3D-Modellen für Reverse Engineering und Inspektion und bieten robuste Lösungen für die Massenproduktion von komplexen und kundenspezifischen Teilen.
Übersicht
Die Luftfahrtindustrie erfordert weltweit höchste Standards. Jeder Fehler in Entwicklung, Design, Fertigung oder Inspektion kann schwerwiegende Folgen haben. SHINING 3D Scanner bieten präzise visuelle Lösungen, um die strengen Inspektionsanforderungen der Fertigung zu erfüllen. Unsere berührungslose Inspektionsmethode verhindert effektiv mögliche Schäden an Werkstücken und ermöglicht eine schnelle Abweichungsanalyse.
3D-Scannen in der Zivilluftfahrt
Im Vergleich zu konventionellen Messwerkzeugen bietet 3D-Scannen:
Hohe Genauigkeit
Blaulichtscanner: bis zu 0,005 mm / 3D-Handscanner: bis zu 0,02 mm
Hohe Vielseitigkeit
Komplexe Geometrien und unterschiedliche Materialien lassen sich mühelos scannen.
Hohe Effizienz
Millionen von Datenpunkten werden schnell erfasst, die Inspektionszeit wird deutlich reduziert.
Berührungslose Messung
ZfP misst heiße Bauteile (z. B. Triebwerke nach dem Betrieb) und empfindliche Oberflächen sicher.
Tragbarkeit
Unabhängig von der Umgebung, einfach zu transportieren und zu bedienen.
Automatisierung
Kann in Roboter integriert werden, um eine automatisierte Inspektion zu ermöglichen.
Hochpräzises 3D-Scannen in Anwendungen der Zivilluftfahrt
F&E and Design
Fertigung
Verbessern Sie die Qualitätskontrolle durch Hochgeschwindigkeitsinspektion. Überprüfen Sie die CAD-Konformität kritischer Bauteile wie Turbinenschaufeln, Brennkammern, Einlassgehäuse und Fahrwerkverkleidungen, um die Fertigungszuverlässigkeit zu gewährleisten und Ausschuss zu reduzieren.
Flugerprobung
Validieren Sie Flugtestartikel durch die Erfassung der präzisen Ist-Geometrie von Flugzeugzellen und Steuerflächen. Diese Daten sind entscheidend für die genaue Analyse von Flugparametern, die Designvalidierung und aerodynamische Verbesserungen.
Wartung, Reparatur und Überholung (MRO)

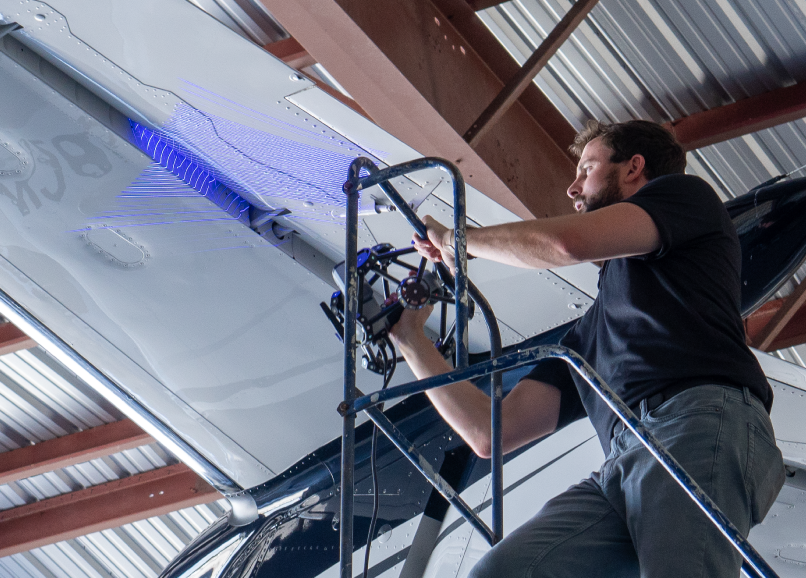

Beschleunigen Sie MRO-Workflows und minimieren Sie die Ausfallzeiten von Luftfahrzeugen. Führen Sie schnell eine präzise Schadensbewertung (Dellen, Verschleiß, Korrosion) an Flugzeughaut, Rumpf oder Triebwerksschaufeln durch, um schnelle, nachvollziehbare Lufttüchtigkeitsentscheidungen zu unterstützen.
Über unsere Metrologielösungen
Flugzeugtriebwerke

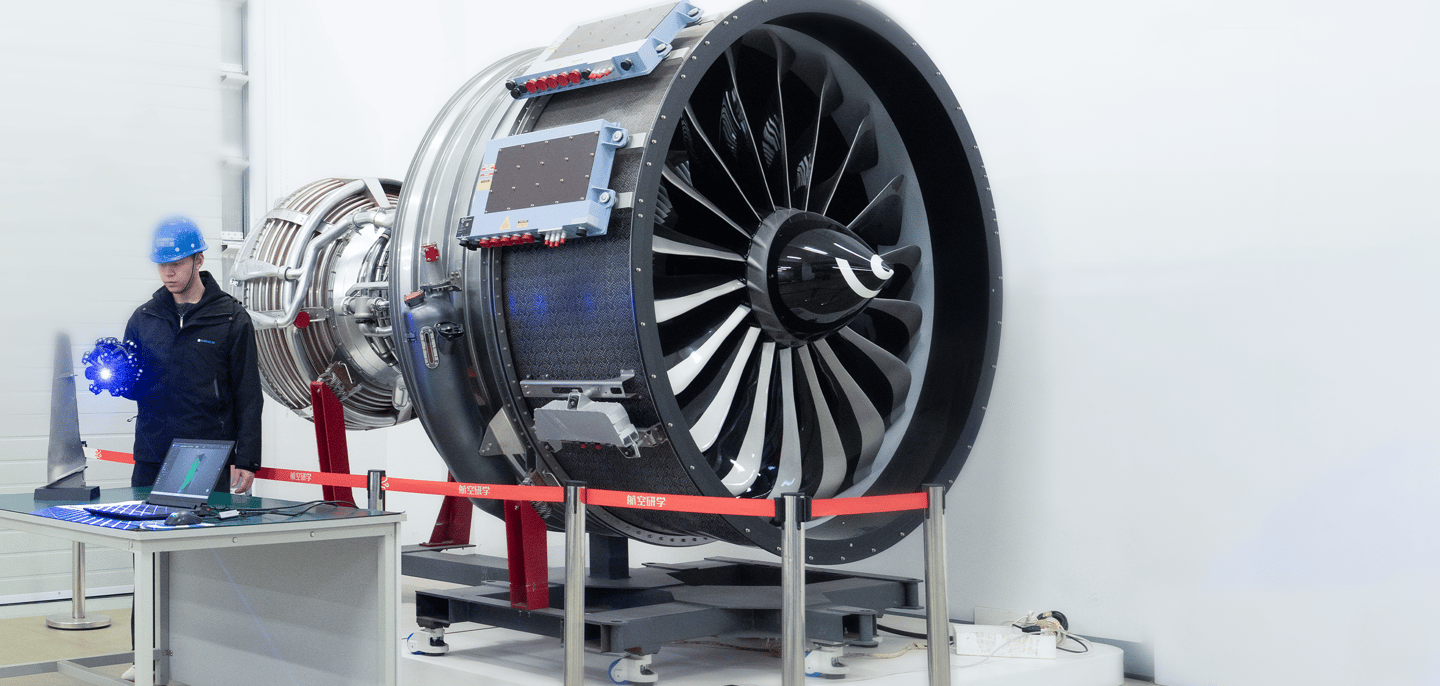

Die hochpräzisen 3D-Laserscanner von Shining bieten eine berührungslose Lösung für die Konstruktion, das Reverse Engineering und die Inspektion von Flugzeugtriebwerken. Mehrere Laserlinienmodi erfassen effektiv 3D-Daten an komplexen Strukturen, wie z.B. tiefe Löcher, Rohrleitungen, gekrümmte Oberflächen, etc.
Flugzeuge & Flugzeugzellen
Wir bieten groß angelegte industrielle 3D-Scanlösungen. Die 3D-Scanner der Track-Serie liefern schnell 3D-Daten von Flugzeugen ohne Zielpunkte. Der blaue Laser kann problemlos mit reflektierenden und dunklen Oberflächen umgehen. Er hat den Vorteil der Effizienz, Bequemlichkeit und Genauigkeit bei der Rumpfvermessung.
Inspektion von Oberflächen
Unsere 3D-Scanner helfen bei der Identifizierung von Oberflächenfehlern, Unvollkommenheiten oder Unregelmäßigkeiten an Bauteilen der Luft- und Raumfahrt zu Zwecken der Qualitätssicherung.
Strategische Partnerschaft mit LOONG AIR im Bereich der zivilen Luftfahrtwartung
„Diese Zusammenarbeit ist ein entscheidender Schritt in der digitalen und intelligenten Transformation der zivilen Luftfahrtwartung. Sie wird nicht nur unsere betriebliche Effizienz steigern, sondern auch einen Branchenmaßstab für innovative Praktiken setzen.“
Yang Suili, Vorsitzender von LOONG TECHNIC
Was Sie mit unseren Scannern erreichen können
Entdecken Sie die Möglichkeiten, wie Sie durch die Integration unserer Scanner in Ihren Workflow die Effizienz steigern und bemerkenswerte Ergebnisse erzielen können.
-
Windkanaltests
Unsere messtechniktauglichen 3D-Scanner erfassen die vollständige Modellgeometrie und ermöglichen Windkanalsimulationen in der Software – schneller und kostengünstiger.
-
Inspektion von Turbinenschaufeln
Mit unseren 3D-Scannern wird die Geometrie von Turbinenschaufeln genau gemessen und analysiert, um Oberflächenfehler, Verschleiß und Verformungen zu erkennen und so eine optimale Leistung und Sicherheit zu gewährleisten.
-
Strukturelle Inspektion
Unsere 3D-Scanner werden eingesetzt, um detaillierte digitale Modelle von Flugzeugstrukturen zu erstellen, die eine präzise Erkennung von Rissen, Korrosion und Verformungen ermöglichen, um die strukturelle Integrität und Sicherheit zu gewährleisten.
-
Modellflugzeugfertigung
Vor dem eigentlichen Flugtest werden Freiflugmodelltests durchgeführt, um die Flugleistung zu simulieren und Risiken zu reduzieren. Hochpräzises 3D-Scannen erfasst die vollständige Geometrie für eine effiziente Modellfertigung.
-
Luftfahrzeugwartung
Nach einem Schaden müssen viele Flugzeugteile – häufig Sonderanfertigungen – schnell und präzise reproduziert werden. Unsere hochpräzisen 3D-Scanner ermöglichen die schnelle Datenerfassung beschädigter Komponenten und unterstützen die rasche Fertigung individueller Ersatzteile.
-
Komponentendesign
Unsere hochpräzisen 3D-Scanner erfassen exakte Geometrien für Reverse Engineering und Designoptimierung und beschleunigen Iteration und Innovation.
-
Fertigungsinspektion
Unsere 3D-Scanner werden eingesetzt, um die Maßhaltigkeit und Qualität der gefertigten Teile zu überprüfen, um sicherzustellen, dass sie den Konstruktionsspezifikationen entsprechen, und um Abweichungen oder Mängel frühzeitig im Produktionsprozess zu erkennen.
-
Luftfahrzeug-Inspektion
Unsere 3D-Scanner werden eingesetzt, um die Geometrie von Innenräumen genau zu erfassen, die korrekte Passform und Ausrichtung von Bauteilen zu gewährleisten und Abnutzung oder Schäden für Wartung und Instandsetzung zu erkennen.
-
Berechnung von Flugparametern
Nach Flugtests liefern 3D-Scanner schnelle und präzise Formdaten des Flugzeugs zur Unterstützung der Fluganalyse und Designverbesserung.
-
Luftfahrzeugreparatur
Nachfluginspektionen können strukturelle Schäden aufdecken. Unsere 3D-Scanner helfen, die Schwere des Schadens effizient zu bewerten und zeitnahe Entscheidungen zur Lufttüchtigkeit sowie zur Frage zu unterstützen, ob eine Stilllegung für Reparaturen erforderlich ist.
3D-Scanner für Zivilluftfahrt
| Modelle |
|
|
|
|
|
|
|---|---|---|---|---|---|---|
| Lichtquelle |
Blaue Laser + VCSEL |
Blaue LED
|
Blaue LED
|
Blaue laser
|
Blaue laser
|
Blaue laser + VCSEL
|
| Genauigkeit |
0,02 mm
|
0,004 mm
|
0,005 mm
|
0,02 mm
|
0,023 mm
|
0,02 mm
|
| Geschwindigkeit |
|
|
|
|
|
|
| Video-Photogrammetrie (VPG) |
|
|
|
|
|
|
| Objektgröße |
S ~ L
|
XS ~ S
|
XS ~ S
|
S ~ XL
|
M ~ XXL
|
S ~ L
|
| Abnahmeprüfung |
|
|
|
|
|
|
| Preis |
💎💎💎💎
|
💎💎💎💎
|
💎💎💎💎
|
💎💎💎💎
|
💎💎💎💎💎
|
💎💎💎
|
*XS: < 150 mm; S: 150 ~ 500 mm; M: 500 ~ 1.000 mm; L: 1.000 ~ 3.000 mm; XL: 3.000 ~ 5.000 mm; XXL: > 5.000 mm
