FreeScan Trak ProW+

Sistema di scansione e tracciamento dinamico 3D senza fili con raggio d'azione ampliato

  • Scansione senza marcatori e senza fili
  • Distanza di tracciamento massima: 8,6 m; volume di tracciamento: 156 m³
  • Videofotogrammetria integrata (VPG)
  • Compatibile con FreeProbe (opzionale)
  • Precisione verificata (VDI/VDE 2634 e ISO 10360)
Richiedi una demo gratuita

Tracciare in modo più intelligente, espandersi ulteriormente

FreeScan Trak ProW+ è dotato di un raggio di tracciamento esteso e di un impressionante volume di scansione ampliato, che lo rendono una soluzione ideale per le attività di misurazione 3D su larga scala. Grazie al funzionamento senza fili e al supporto di power bank, offre una libertà e una flessibilità senza precedenti.
Markerless

Markerless

Il tracker segue dinamicamente lo scanner 3D utilizzando i suoi bersagli di tracciamento, eliminando la necessità di posizionare manualmente i marker sull'oggetto da scansionare.

Icona Velocità di scansione rapida

Scansione veloce

FreeScan Trak ProW+ consente di eseguire operazioni di scansione rapide e fluide con una velocità di scansione fino a 7.600.000 punti/s.

Precisione eccezionale

Accuratezza comprovata

Risultati di scansione ad alta precisione conformi alle norme VDI/VDE 2634 e ISO 10360.

3 modalità per applicazioni versatili

3 modalità per applicazioni versatili

Il TE25W dispone di 3 modalità di scansione: Scansione ad alta velocità, Scansione dettagliata, Scansione di tasche profonde.

w+网页图包-02

Campo di misura ultra ampio

FreeScan Trak ProW+ presenta un design rivoluzionario con una distanza di tracciamento ultra-lunga di 8,6 m e amplia notevolmente il volume di tracciamento di una singola stazione fino a 156 m³, riducendo in modo significativo la necessità di ricorrere alla tecnica "leapfrog"* durante la scansione di oggetti di grandi dimensioni.



*(1) Leapfrog: Si riferisce alla tecnica di spostamento del dispositivo di misura per estendere il suo volume di lavoro. Ciò comporta la misurazione di geometrie di riferimento (artefatti) in una posizione, quindi il riposizionamento del dispositivo e la misurazione delle stesse geometrie di riferimento. Questi punti di riferimento stabiliscono un collegamento tra la nuova posizione del dispositivo e il sistema di coordinate originale, consentendo di riportare le misure nello stesso quadro di riferimento.

ProW+ webpage (5)

Scansione wireless ovunque tu vada

Dotato di moduli di elaborazione dati e wireless integrati, FreeScan Trak ProW+ offre un’esperienza di scansione completamente senza cavi, con elaborazione dei dati in tempo reale e trasmissione wireless stabile. Un display integrato intuitivo consente di accedere immediatamente alle informazioni chiave del dispositivo, garantendo una scansione efficiente, affidabile e senza interruzioni, ovunque il lavoro ti porti.

ProW+ webpage (4)

Non servono marcatori,
scansione veloce

Il tracker consente il riconoscimento e il posizionamento dello scanner in tempo reale, eliminando la necessità di marcatori di riferimento, il che migliora l'efficienza della scansione e semplifica il flusso di lavoro, garantendo al contempo una rapida acquisizione dei dati con una velocità di scansione fino a 7.600.000 punti al secondo.

VPG

Fotogrammetria video (VPG)

FreeScan Trak ProW+ è dotato della fotogrammetria brevettata di SHINING 3D basata sul video, che elimina la necessità di marcatori codificati. Integrando la tecnologia della fotogrammetria con un'asta di calibrazione, consente la verifica dei marker in tempo reale attraverso la cattura video. Ciò garantisce una precisione volumetrica costante e semplifica il processo di impostazione per una scansione efficiente di grandi oggetti.

Certified Metrology Accuracy

Certified Metrology Accuracy

  • Verified Standards: Rigorous acceptance testing based on VDI/VDE 2634 and ISO 10360.
  • Accredited Lab: Calibrated in our ISO/IEC 17025 Accuracy Laboratory.
  • Full Traceability: Our integrated control system ensures every measurement is internationally traceable.
ProW+ webpage (6)

Soluzioni di misurazione personalizzate

SHINING 3D offre soluzioni flessibili e personalizzate per soddisfare le più svariate esigenze di scansione. Ad esempio, supporta una soluzione collaborativa con più sistemi, ampliando notevolmente il raggio di scansione e soddisfacendo facilmente le esigenze di scansione di oggetti di dimensioni estremamente grandi. Lavorando in sinergia, più dispositivi possono coprire un’area più ampia, consentendo una scansione a campo pieno efficiente, flessibile e accurata.
lQDPJxfAurTB7EnNA2PNBLmwkx18oz2GrlEIbqef7nrkAA_1209_867

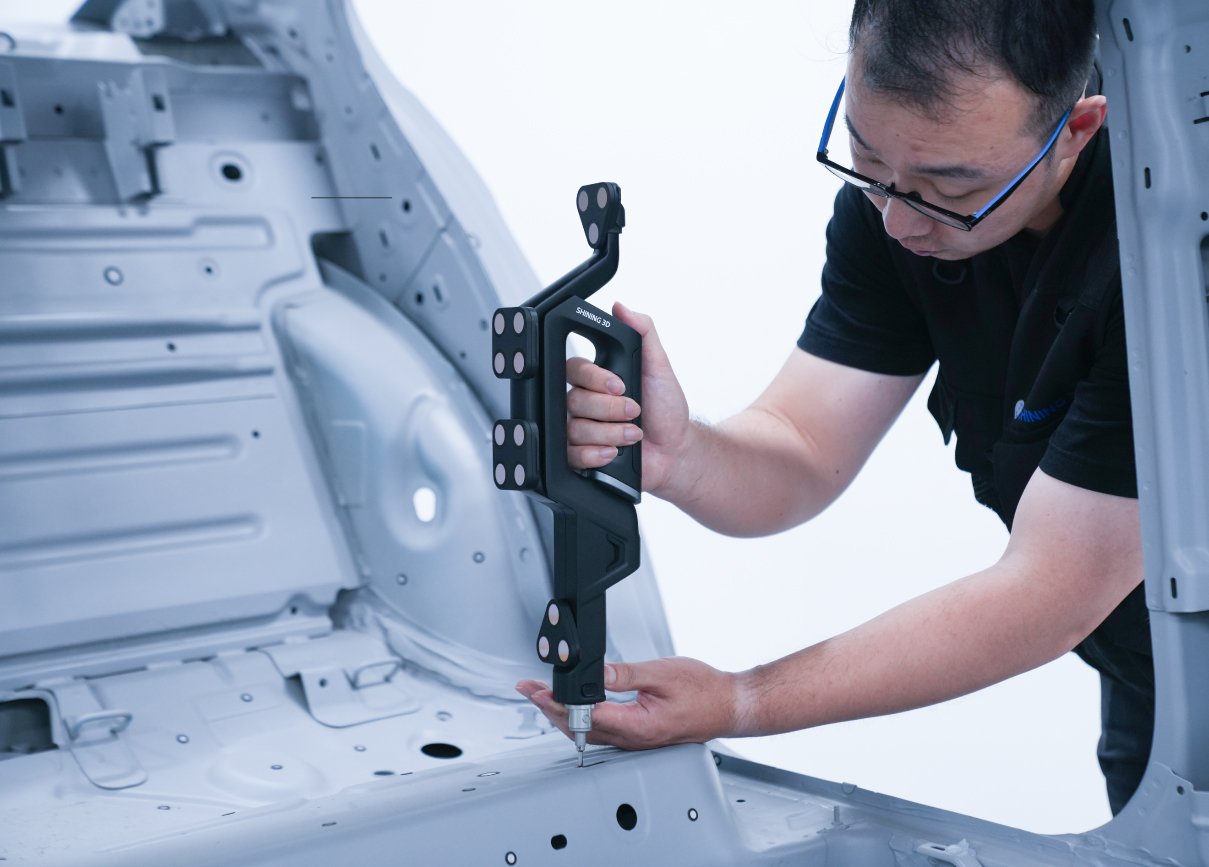

Serie FreeProbe (opzionale)

La serie FreeProbe, abbinata alla serie FreeScan Trak, offre una soluzione di tastatura portatile e wireless per migliorare ulteriormente la flessibilità e le capacità di misura di elementi difficili da raggiungere o non scansionabili.

Metrology Accessories with 2axis turntable

Metrology Pro Kit

Kit di marcatori per il tracciamento dinamico e la scansione Il sistema supporta un tracciamento stabile e preciso con diverse opzioni di marcatori a balzo per la scansione di oggetti grandi e complessi.

custom support for your needs1

La nostra copertura di supporto

Noi di SHINING 3D non ci limitiamo a fornire dispositivi, ma offriamo soluzioni personalizzate, assistenza globale e un impegno per il vostro successo. Dagli strumenti intuitivi alla precisione calibrata, siamo qui per potenziare il vostro lavoro.

ISPEZIONARE IN MOVIMENTO

SHINING 3D METROLOGY (RGB)-反白2





Lametrologia 3D di SHINING porta le misure di precisione dai laboratori isolati direttamente in officina e oltre, consentendo di garantire la qualità in tempo reale in ogni fase della produzione.

Scoprite il nostro portafoglio di metrologia 3D →

Cosa si può ottenere con i nostri scanner

Scoprite come l'integrazione dei nostri scanner nel vostro flusso di lavoro possa migliorare l'efficienza e aiutarvi a ottenere risultati notevoli.

  • Macchinari per l'ingegneria e altri trasporti

    Dotato di tre modalità di linea laser selezionabili e di una funzione di scansione ad alta velocità, FreeScan Trak ProW+ assicura un'acquisizione efficiente e precisa dei dati sia in ambienti interni che esterni. Questo lo rende una scelta eccellente per scansioni dettagliate di accessori per scafi e binari, nonché per ispezioni e progetti di reverse engineering.

    Per saperne di più

  • Energia, industria pesante e servizi pubblici

    La capacità di tracciamento dinamico dello scanner consente una scansione precisa senza bisogno di marcatori. Questo sistema di tracciamento a lungo raggio supporta una distanza massima di tracciamento di 8,6 m, coprendo un'area di 206,7 m³ per singola stazione. Una copertura così estesa lo rende perfetto per l'acquisizione di dati accurati su larga scala, ideale per applicazioni come l'ispezione di turbine idrauliche e punte di trivellazione per il petrolio per il rilevamento di deformazioni e danni.

    Per saperne di più

  • Automotive

    FreeScan Trak ProW+, con le sue tre modalità di linea laser, è in grado di scansionare in modo efficiente sia le superfici piane che i dettagli più complessi. Abbinato a un potente software, è uno strumento eccellente per analizzare le deformazioni superficiali e misurare con precisione i fori in lamiera e altri componenti.

    Per saperne di più

Software FreeScan Trak

Visualizzazione della qualità dei dati in tempo reale

Visualizzazione della qualità dei dati in tempo reale

Gli utenti possono accedere alla qualità dei marcatori scansionati durante la videofotogrammetria e controllare la completezza dei dati durante la scansione.

Risoluzione intelligente

Risoluzione intelligente

Regola automaticamente la risoluzione della mesh in base alla curvatura dell'oggetto, garantendo caratteristiche più chiare e dettagliate.

Riconoscimento delle caratteristiche dell'intelligenza artificiale

Riconoscimento delle caratteristiche dell'intelligenza artificiale

Il rilevamento intelligente dei confini consente di eseguire scansioni e misure rapide e precise di fori rotondi e quadrati, fornendo dati sui fori di elevata precisione.

Ispezione rapida in loco

SHINING3D Inspect

Modulo di ispezione integrato, certificato da PTB, per un'ispezione affidabile e di alta qualità a grandezza naturale.

Software compatibile

PolyWorks
PolyWorks
Geomagic Control X
Geomagic Control X
geomagic design x
Geomagic Design X
SHINING3D Inspect 2026
SHINING3D Inspect per l'ispezione 3D
EXModel Pro
EXModel per il reverse engineering
BlueStar logo 60×60
BlueStar Mapping per la mappatura delle texture

Dati tecnici

  • Precisione 0,023 mm
  • Risoluzione da 0,01 a 10 mm
  • Precisione volumetrica (in base al campo di misura) FreeScan Trak ProW+: 0,046 mm (12 m³); 0,063 mm (36 m³); 0,088 mm (60 m³); 0,125 mm (100 m³); 0,156 mm (156 m³)
    FreeScan Trak ProW: 0,046 mm (12 m³); 0,063 mm (36 m³); 0,088 mm (60 m³); 0,125 mm (100 m³)
  • Precisione volumetrica con VPG 0,044 + 0,012 mm/m
  • Velocità di scansione FreeScan Trak ProW+: 7.600.000 punti/s
    FreeScan Trak ProW: 5.500.000 punti/s
  • Scansione ad alta velocità FreeScan Trak ProW+: 93 linee laser
    FreeScan Trak ProW: 50 linee laser
  • Scansione dettagliata FreeScan Trak ProW+: 25 linee laser
    FreeScan Trak ProW: 7 linee laser
  • Scansione delle tasche profonde 1 linea laser
  • Connessione Modalità wireless e cablata (fibra ottica)
  • Certificazioni CE, FCC, ROHS, WEEE, KC, FDA,
    UKCA, IP50, TELEC, TiSAX
  • Test di accettazione Certificato secondo le norme VDI/VDE 2634 Parte 3 e ISO 10360 (testato nel laboratorio di precisione accreditato secondo la norma ISO/IEC 17025)
*Per le specifiche complete, consultare la brochure.
Scarica la brochure

I marchi globali si affidano a noi

20

anni di esperienza

300

Brevetti autorizzati

200

Scanner 3D venduti in tutto il mondo

Voice from Customers

  • Testimonial Julia Automobile FreeScan Trak ProW

    La tecnologia di scansione 3D di SHINING 3D ci permette di lavorare con accuratezza ed efficienza, garantendoci di avvicinarci il più possibile alla perfezione... Non si tratta solo di tecnologia. Si tratta di precisione, competenza e conservazione della storia. Con gli strumenti giusti e i partner giusti, possiamo raggiungere un livello superiore rimanendo fedeli alla nostra tradizione.

    JAN EGUI COSTA,

    CEO @ Julia Automobile

    Guarda su YouTube



Domande frequenti

  • Lo scanner è certificato o conforme alle norme?

    Sì. Lo scanner fornisce rapporti di ispezione e certificati di taratura tracciabili secondo standard internazionali quali VDI/VDE 2634 e ISO 10360 (fatti salvi i certificati effettivamente rilasciati). Tutte le procedure di taratura e verifica vengono eseguite presso l’Accuracy Lab accreditato di SHINING 3D, che opera in conformità ai requisiti della norma ISO/IEC 17025.

    Cos’è SHINING 3D Accuracy Lab →

  • La connettività wireless influisce sulla precisione?

    No. La connettività wireless gestisce solo la trasmissione dei dati e non influisce sulla precisione.

  • In che modo la scansione 3D migliora il controllo qualità rispetto alla misurazione manuale e alle macchine di misura a coordinate (CMM)?

    La scansione 3D acquisisce l'intera geometria tridimensionale di un pezzo in un'unica misurazione. Rispetto agli strumenti manuali, consente un'ispezione della superficie al 100%, riduce gli errori dell'operatore e rileva deformazioni geometriche che spesso sfuggono nei controlli dei punti chiave. Rispetto alle macchine di misura a coordinate (CMM), è più veloce e fornisce dati più dettagliati, specialmente per superfici complesse o a forma libera.

  • Che cos'è la precisione volumetrica?

    Per "precisione volumetrica" si intende la precisione di misurazione di uno scanner sull'intero volume di scansione, piuttosto che la precisione dei singoli punti. Si tratta di un parametro fondamentale per l'ispezione di componenti di grandi dimensioni, poiché riflette il modo in cui gli errori si accumulano con l'aumentare della distanza.

  • FreeScan Trak ProW+ richiede l'uso di marker durante la scansione?

    No. FreeScan Trak ProW+ utilizza una tecnologia di tracciamento avanzata che consente di eseguire la scansione senza marcatori per la maggior parte dei componenti, anche se per superfici molto estese potrebbe essere consigliabile l'uso di marcatori al fine di garantire una precisione ottimale.

  • In che modo la scansione 3D viene utilizzata per il reverse engineering e l'ispezione 3D?

    La scansione 3D viene utilizzata per il reverse engineering, acquisendo la geometria esatta di un oggetto fisico e convertendola in un modello 3D digitale o in un file CAD quando i dati di progettazione originali non sono disponibili. Per l'ispezione 3D, i dati acquisiti vengono confrontati con il modello CAD per identificare rapidamente eventuali scostamenti dimensionali, garantendo che i componenti soddisfino i requisiti di progettazione e qualità.

  • C'è una differenza nella velocità di scansione tra la modalità cablata e quella wireless?

    Sia la modalità cablata che quella wireless presentano una larghezza di banda di trasmissione dati equivalente in condizioni operative ottimali, garantendo una velocità di scansione costante in entrambe le modalità.
