Scansione 3D per il settore marino
L'industria navale deve far fronte a crescenti esigenze di efficienza, sicurezza e precisione, dalla costruzione navale alle ispezioni dello scafo, fino ai retrofit e agli allestimenti personalizzati delle imbarcazioni. La scansione 3D per le applicazioni marine fornisce dati estremamente precisi, accelera i flussi di lavoro di progettazione e produzione e garantisce la conformità ai severi standard marittimi.
Panoramica
L'industria navale si riferisce all'ampio ecosistema legato alle navi e alle attività oceaniche, comprendendo molteplici segmenti come la progettazione e la costruzione di navi, la riparazione e l'adeguamento di navi, le attrezzature ingegneristiche offshore e i servizi portuali e di navigazione. Le navi e le attrezzature offshore coinvolgono migliaia di componenti e strutture spaziali imponenti, che richiedono un'eccezionale precisione nella progettazione, processi produttivi avanzati e una manutenzione efficiente. Con l'affermarsi del green shipping, della produzione intelligente e delle tecnologie digital twin, l'industria navale si sta rapidamente evolvendo verso una maggiore efficienza, intelligenza e digitalizzazione.
Scansione 3D nell'industria nautica
Rispetto agli strumenti di misurazione convenzionali, la scansione 3D offre
Alta versatilità
Cattura componenti marini complessi e di grandi dimensioni (scafi, eliche, sovrastrutture) con forme e materiali diversi.
Alta precisione
Raggiungono tolleranze fino a 0,005-0,05 mm, consentendo un allineamento, un montaggio e una riparazione precisi.
Alta efficienza
Una sola scansione completa fornisce dati completi sulla superficie e sulla struttura, riducendo le misurazioni manuali e la rilavorazione.
Portabilità
Gli scanner possono essere utilizzati a bordo di navi ormeggiate, in cantieri navali o su piattaforme offshore, anche in condizioni ambientali difficili.
Facilità d'uso
Il software intuitivo, l'impostazione rapida e gli strumenti ricchi di funzioni rendono la scansione accessibile agli ingegneri e ai tecnici nautici.
Automazione
Integrazione con robot o piattaforme mobili automatizzate per un flusso di lavoro di ispezione coerente e senza interruzioni.
Applicazioni nella progettazione e nello sviluppo navale
La tecnologia di scansione 3D riduce i cicli di progettazione e sviluppo, migliorando la fedeltà dei dati e l'efficienza lavorativa.
Modellazione iniziale
La scansione di scafi di riferimento, modelli fisici o componenti correlati per la modellazione iniziale del progetto migliora notevolmente l'efficienza della modellazione.
Pianificazione dell'assetto territoriale
Ottenere modelli ambientali 3D realistici per il layout della struttura, il percorso delle tubazioni e altri progetti.
CFD
L'importazione del modello in un software specializzato per l'analisi del flusso del fluido riduce la necessità di test fisici e accelera il processo di progettazione.
Applicazioni nella costruzione navale
La scansione 3D migliora la produzione navale nella costruzione di strutture in acciaio e di stampi.
Ispezione della superficie della muffa
Scansione della superficie dello stampo per rilevare deviazioni della curvatura o ondulazioni della superficie.
Controllo qualità post-stampaggio
Esaminare gli scafi in vetroresina dopo la sformatura per verificare l'assenza di deformazioni, ritiri o difetti dimensionali.

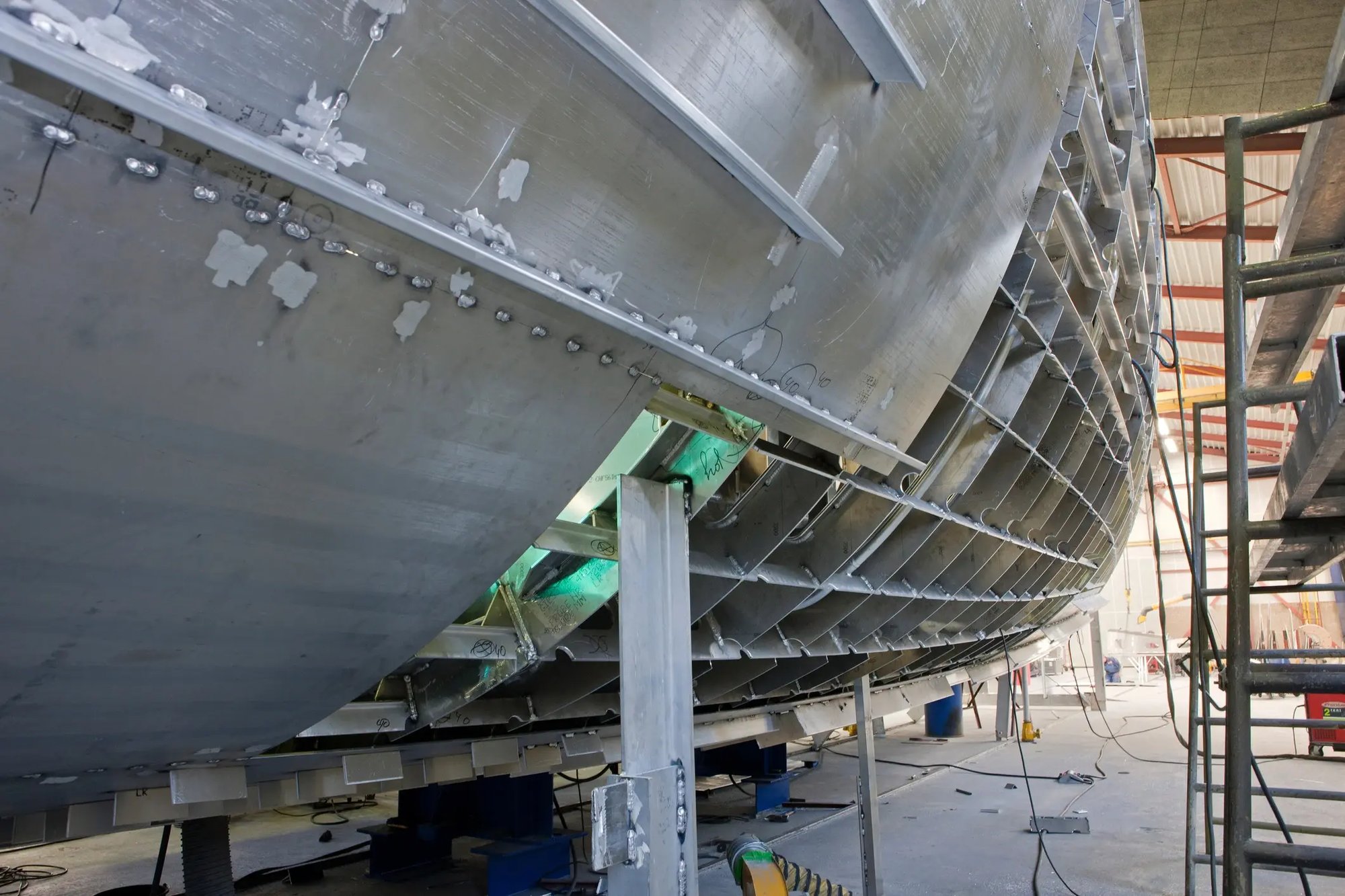

Ispezione dei componenti in acciaio
Eseguire la scansione di lastre di acciaio tagliate e di parti prefabbricate per verificare l'accuratezza dimensionale.

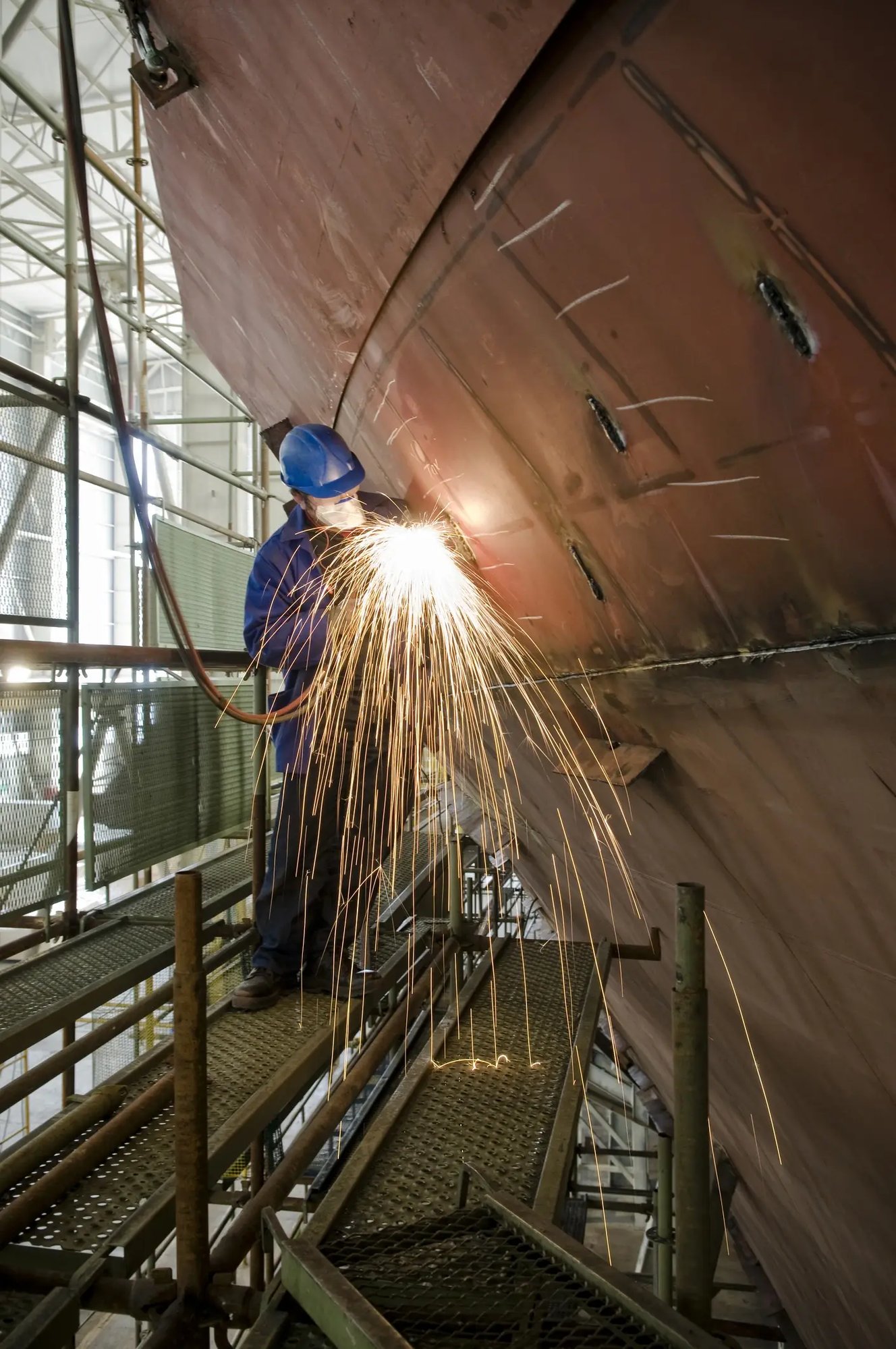

Controllo della precisione della fabbricazione dei blocchi
Scansione di grandi blocchi di scafo dopo la saldatura o il montaggio. Confronta la geometria reale con il progetto digitale per identificare distorsioni o disallineamenti.

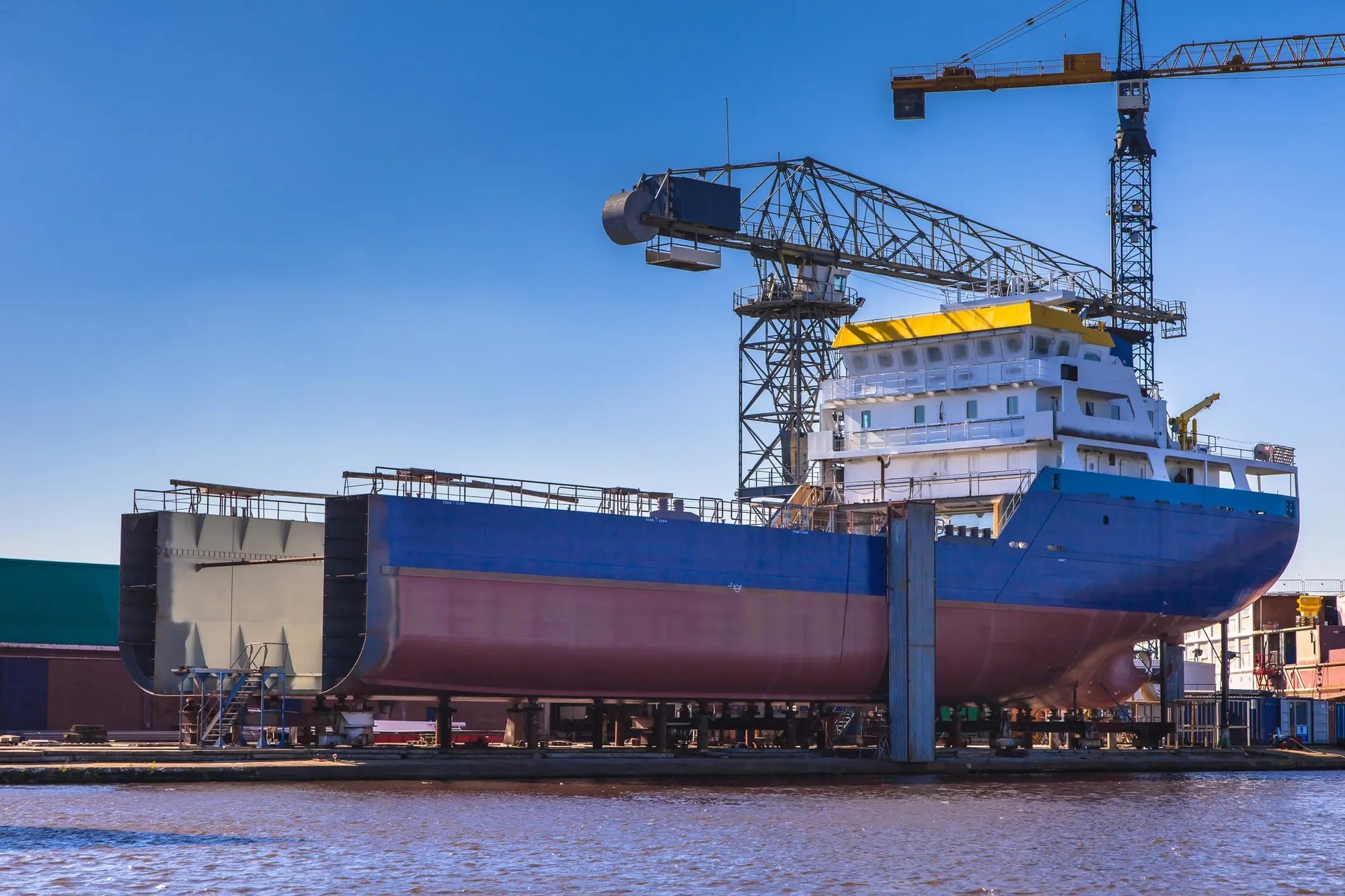

Allineamento e montaggio del blocco
La scansione 3D delle interfacce dei blocchi consente il confronto con il modello di progetto per individuare disallineamenti e spazi vuoti.
Supporto per l'installazione degli allestimenti
Prima di installare supporti per tubazioni, fondazioni o macchinari, scansionare l'ambiente di bordo. Utilizzare il raccordo virtuale per rilevare le interferenze e pre-regolare le posizioni dei componenti.
Applicazioni nel funzionamento e nella manutenzione
La scansione 3D semplifica le operazioni di gestione e manutenzione delle imbarcazioni, consentendo ispezioni accurate, tracciamento dei danni e decisioni di riparazione basate sui dati.
Archivi digitali
La scansione 3D consente di ottenere gemelli digitali efficienti e accurati delle navi, migliorando la gestione del ciclo di vita con manutenzione, ispezioni e tracciabilità.

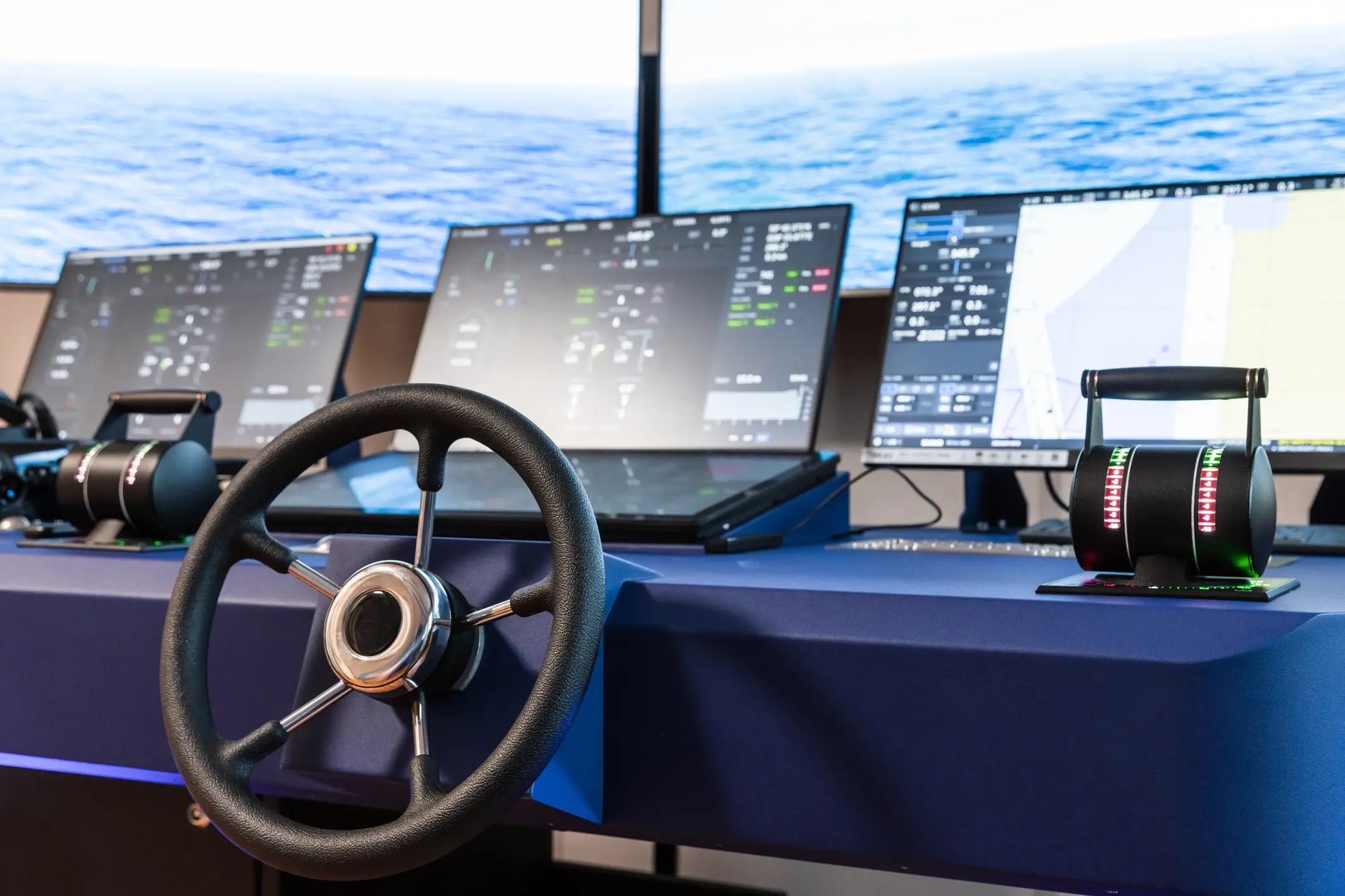

Formazione VR
Integrando la scansione 3D con la VR, i marittimi possono allenarsi con simulazioni digitali realistiche, ripetibili e accessibili che migliorano la sicurezza, la risposta alle emergenze e i test di competenza.
Corrosione e riparazione
I modelli 3D catturano i difetti superficiali e, grazie al confronto con le scansioni storiche, consentono di quantificare e tracciare automaticamente i danni e di prendere decisioni di manutenzione basate sui dati.
Applicazioni nella modifica personalizzata
La scansione 3D semplifica il funzionamento e la manutenzione delle imbarcazioni, consentendo ispezioni accurate, tracciamento dei danni e decisioni di riparazione basate sui dati.
Modifica dello yacht
1. Personalizzazione dei sistemi di copertura e tettuccio
2. Personalizzazione dei componenti strutturali e di allestimento
3. Personalizzazione dei sedili e del comfort interno
.webp?width=2000&height=1125&name=ship%20propeller%20(3).webp)
Estensione della vita
1. Rinforzo strutturale e riparazione della corrosione
2. Sostituzione o rinnovamento delle apparecchiature del sistema
3. Miglioramento del comfort e degli interni
4. Ottimizzazione delle prestazioni di propulsione e navigazione
Trasformazione funzionale
Conversione di una nave dal suo scopo originario a una nave con funzioni completamente nuove. Tra gli esempi vi è la conversione di una petroliera in una FPSO (Floating Production Storage and Offloading) o la conversione di una nave da carico in una nave da ricerca scientifica.
Scopri le nostre soluzioni di metrologia 3D per l'industria navale
Scansione 3D ad alta precisione in
- Progettazione e sviluppo navale
- Costruzione di navi
- Funzionamento e manutenzione
- Modifiche personalizzate
-
FreeScan Trak ProW
Il FreeScan Trak ProW mantiene le caratteristiche principali della serie FreeScan Trak Pro, come la scansione senza marcatori e l’alta precisione garantita, introducendo al contempo aggiornamenti avanzati per prestazioni migliorate.
-
Scan Accuracy
0.023 mm -
Volumetric Accuracy
15.6 m³: 0.046 mm; 45 m³: 0.063 mm; 76 m³: 0.088 mm; 128 m³: 0.127 mm -
Scan Speed
5.500.000 punti/s -
Point Distance
0.01 ~ 10 mm -
Maximum FOV
/ -
Material Adaptability
Normal / Dark / Reflective -
Type of light source
Laser -
Align Mode
Allineamento delle caratteristiche / Allineamento dei marcatori
-
-
FreeScan Trak Nova
Il FreeScan Trak Nova integra uno scanner portatile con tracciamento, lo scanner laser portatile con il campo visivo più ampio e un modulo di fotogrammetria video (VPG) in un unico avanzato sistema di tracciamento wireless.
-
Scan Accuracy
0.02 mm -
Volumetric Accuracy
0.062 mm (12 m³) -
Scan Speed
6.140.000 punti/s -
Point Distance
0.01 ~ 10 mm -
Maximum FOV
2600 x 2200 mm -
Material Adaptability
Normale / Scuro / Riflettente
-
Type of light source
Laser -
Align Mode
Allineamento delle caratteristiche / Allineamento dei marcatori
-
-
FreeScan UE Pro2
FreeScan UE Pro2 è uno scanner 3D wireless ad altissima velocità. I suoi versatili modi di scansione e il peso ridotto lo rendono ideale per ispezioni in loco.
-
Scan Accuracy
-
Volumetric Accuracy
0.02 + 0.015 mm/m
-
Scan Speed
3,460,000 points/s
-
Point Distance
0.01 ~ 10 mm
-
Maximum FOV
600 x 550 mm
-
Material Adaptability
Normale / Scuro / Riflettente
-
Type of light source
Laser
-
Align Mode
Allineamento dei marcatori
-
-
FreeScan Combo Series
Scanner portatile per metrologia entry-level, con combinazione di laser blu e luce infrarossa per diversi scenari di scansione 3D industriale.
-
Scan Accuracy
0.02 mm -
Volumetric Accuracy
0.02 + 0.033 mm/m -
Scan Speed
3.600.000 punti/s (FreeScan Combo+)
1.860.000 punti/s (FreeScan Combo) -
Point Distance
0.05 ~ 10 mm -
Maximum FOV
520 x 510 mm -
Material Adaptability
Normale / Scuro / Riflettente -
Type of light source
Laser + VCSEL a infrarossi -
Align Mode
Allineamento delle caratteristiche / Allineamento dei marcatori
-
-
EinScan Libre
L’EinScan Libre offre un’esperienza di scansione 3D completamente wireless e autonoma, grazie allo schermo integrato e al processore NVIDIA.
-
Scan Accuracy
/ -
Volumetric Accuracy
0.04 + 0.06mm/m -
Scan Speed
2.700.000 punti/s (IR Rapid); 1.900.000 punti/s (IR Adaptive); 4.500.000 punti/s (Laser HD)
-
Point Distance
0.5 ~ 10 mm (IR Rapid/IR Adaptive); 0.05 ~ 3 mm (Laser HD) -
Maximum FOV
983 x 979 mm (IR Rapid); 779 x 835 mm (IR Adaptive); 382 x 450 mm (Laser HD) -
Material Adaptability
Normale / Scuro / Riflettente/ Esterno -
Type of light source
IR VCSEL / Laser IR / Laser blu -
Align Mode
Marcatori/Marcatori globali/Caratteristiche/Texture/Ibrido (IR Rapid/Laser HD); Marcatori/Marcatori globali (IR adattivo)
-
