3D-Scannen für Unterhaltungselektronik

3D-Scannen für Anwendungen im Bereich Unterhaltungselektronik ermöglicht hochpräzise Rückentwicklung, Qualitätskontrolle, 3D-Messung, 3D-Modellierung und digitale Dokumentation während der gesamten Herstellung von kleinen Leiterplatten und elektronischen Geräten.

Demo erhalten
Übersicht - Elektronik & Elektrotechnik

Übersicht

Im Informationszeitalter sind elektronische Geräte aus dem Alltag nicht mehr wegzudenken. Ob Produkte der Unterhaltungselektronik oder Infrastrukturen wie Server und Kommunikationsbasisstationen – alles ist auf hochwertige elektronische Hardware angewiesen.

Die Qualitätskontrolle in der Unterhaltungselektronik hat sich zwar stark weiterentwickelt, doch traditionelle Messmethoden stoßen weiterhin an ihre Grenzen: komplexe Produktstrukturen mit zahlreichen kleinen geometrischen Details, vollflächige Prüfungen mit hoher Maßgenauigkeit, die Erfassung von Gesamtverformungen sowie wiederholte Tests bei der Parameteranpassung. Um strenge Konstruktionsvorgaben zu erfüllen und eine präzise Vor-Ort- oder automatische Prüfung zu ermöglichen, bieten moderne 3D-Scannlösungen herausragende Genauigkeit, feinste Detailerfassung, zuverlässige Qualitätssicherung und eine nahtlose Integration mit gängigen Nachbearbeitungssoftwarelösungen.

Warum ein 3D-Scanner für die Qualitätskontrolle in der Unterhaltungselektronik?

Die 3D-Scantechnologie verbindet Produktentwicklung und Fertigung, indem sie sowohl die Designvalidierung als auch die vollflächige Qualitätskontrolle über den gesamten Produktlebenszyklus hinweg ermöglicht.

Multi-function Icon

Vollflächige Prüfung

Einfache 3D-Vollformatprüfung des gesamten Objekts mit CAD-Abgleich

Hohe Genauigkeit

Hohe Genauigkeit

Blaulichtscanner: bis zu 0,005 mm

Handheld-Laserscanner: bis zu 0,02 mm

Berührungslose Messung

Berührungslose Messung

Die berührungslose Messtechnik für  Elektronik vermeidet Verformungen empfindlicher Bauteile
Universelle Materialkompatibilität

Universelle Materialkompatibilität

Verschiedene 3D-Scantechnologien erfassen problemlos Metall, reflektierende Oberflächen, Kunststoff, Keramik, Gummi, Quarz und andere Materialien – meist ohne Ansprayen
Automatisierung

Automatisierung

Kann mit Robotern integriert werden, um automatisierte Mess- und Prüfabläufe für eine umfassende Qualitätskontrolle zu realisieren
Software-Integration

Software-Integration

Die Scansoftware lässt sich mit gängigen Konstruktions- und Prüfprogrammen verbinden; Dateien können nahtlos übertragen und geteilt werden

3D-Scanning für die Maßhaltigkeitsprüfung von Produkten

Das 3D-Scanning stellt sicher, dass Komponenten wie schlanke Telefongehäuse oder komplexe Kameramodule ihren präzisen CAD-Konstruktionen entsprechen. Es überprüft die Toleranzen für perfekte Passgenauigkeit, fehlerfreie Montage und die nahtlose ästhetische Qualität, die Anwender erwarten.

basic dimensional inspection 1

Grundlegende Maßhaltigkeitsprüfung

Hochpräzises 3D-Scanning führt die grundlegende Maßhaltigkeitsprüfung von Unterhaltungselektronikprodukten durch, wie z. B. Längen- und Breitenmessungen.

surface flatness analysis

Oberflächenebenheitsanalyse

Die hochgenaue 3D-Messtechnik spielt eine wichtige Rolle bei der Analyse der Oberflächenebenheit, indem sie die Scandaten mit dem CAD-Modell vergleicht. Die Ebenheitsabweichung von Oberflächen lässt sich klar darstellen, sodass Vertiefungen und Einfallstellen schnell erkannt werden können.

Deformation Analysis

Verformungsanalyse

Durch den Vergleich der Scandaten mit dem Konstruktionsmodell können Verformungen wie Änderungen der Krümmung benachbarter Kurven visuell beobachtet werden. Dies liefert klare Orientierung und numerische Grundlagen für die Anpassung von Prozessparametern, reduziert Testzeiten und -häufigkeit.

Structure Analysis 1

Strukturanalyse

Zertifizierte hochgenaue 3D-Messscanner können die Messung aller komplexen Oberflächenstrukturteile schnell und genau durchführen. Dies beschleunigt die Freigabe und erhöht die Produktionseffizienz.

R Angle Measurement

R-Winkel-Messung

Der R-Winkel lässt sich mit herkömmlichen Koordinatenmessgeräten nur schwer messen. Die 3D-Scan-Prüfung ist für diese Art von gekrümmten Oberflächen tragbarer und genauer.

Cross-Section Analysis

Querschnittsanalyse

Durch die Querschnittsanalyse lässt sich die Materialstärke an verschiedenen Positionen intuitiv erkennen. Das 3D-Scanning unterstützt die Verformungsanalyse und eine bessere dimensionale Qualitätskontrolle in der Fertigung.

 3D-Scanning für die

Spritzugssformenprüfung

3D Scanning for Injection mold inspection

Während der Formenherstellung dient der FAI-Bericht (Erstmusterprüfbericht) als Grundlage, um die Formmaße zu überprüfen und Formkorrekturen durchzuführen. Hochpräzises 3D-Scanning gewährleistet die Freigabe der Form und die Konsistenz für die Anforderungen der Serienfertigung.

Was Sie mit unseren Scannern erreichen können

Entdecken Sie die Möglichkeiten, wie Sie durch die Integration unserer Scanner in Ihren Workflow die Effizienz steigern und bemerkenswerte Ergebnisse erzielen können.

  • Leiterplattenprüfung

    Der 3D-Scanner gewährleistet eine hohe Prüfgenauigkeit von bis zu 0,005 mm. Kupferleiterbahnen, Pads und Durchkontaktierungen können präzise vermessen werden.

  • Zeichnungsrekonstruktion

    3D-Scanner können genaue 3D-Modelle von elektronischen und elektrischen Bauteilen erstellen, die zur Neuerstellung von 2D-/3D-Zeichnungen verwendet werden können.

  • Blechprüfung

    Das berührungslose Laser-3D-Scanning eignet sich hervorragend für glänzend schwarze Oberflächen und liefert hohe Genauigkeit sowie hochaufgelöste Details.

  • R-Winkel-Messung

    Die 3D-Scan-Prüfung ist für gekrümmte Oberflächenformen mobiler und genauer, während sie mit herkömmlichen Koordinatenmessgeräten nur schwer zu messen sind.

    • Product line features
    Call to action

  • Verfolgung von Batterievolumenänderungen

    Durch die Erfassung hochpräziser 3D-Daten können subtile Verformungen während Lade- und Entladezyklen überwacht und analysiert werden, was die Leistungsbewertung und Sicherheitskontrolle von Batterien verbessert.

    • Product line features
    Call to action

  • Reverse Engineering

    Unsere 3D-Scanner sind für das Reverse Engineering von zentraler Bedeutung, da sie die Geometrie vorhandener Komponenten und Baugruppen genau erfassen.

  • Analyse der Ursache

    Unsere 3D-Scanner unterstützen die Ursachenanalyse, indem sie detaillierte Geometriedaten von Bauteilen liefern.

  • Oberflächenanalyse

    Führen Sie eine Analyse der Oberflächenebenheit, Verformung, Kratzer und Unregelmäßigkeiten durch, indem Sie die Scandaten mit dem CAD-Modell vergleichen.

  • Verformungsanalyse

    Führen Sie eine Verformungsanalyse durch, indem Sie die Scandaten mit dem Konstruktionsmodell vergleichen, um Verformungen visuell zu erfassen.

    • Product line features
    Call to action

  • Erstmusterprüfung (FAI)

    Das 3D-Scanning erfasst die vollständige 3D-Geometrie von Erstmustern, um Abmessungen, Toleranzen und Form anhand der CAD-Daten zu überprüfen.

    • Product line features
    Call to action

 Wie funktioniert 3D-Scanning

für die Qualitätskontrolle in der Unterhaltungselektronik?

3D scanning for electronic component

 ① Erfassung der 3D-Scandaten mit hochpräzisen 3D-Messscannern

3D comparison for electronic component with CAD

 ② Import in eine 3D-Prüfsoftware (z. B. SHINING3D Inspect) und Ausrichtung am CAD-Modell

3D analysis for electronic component

 ③ Ermittlung der Abweichungsergebnisse und Durchführung der Messungen

3D analysis report of electronic component

 ④ Erstellung eines 3D-Prüfberichts mit Mess- und Abweichungsdetails

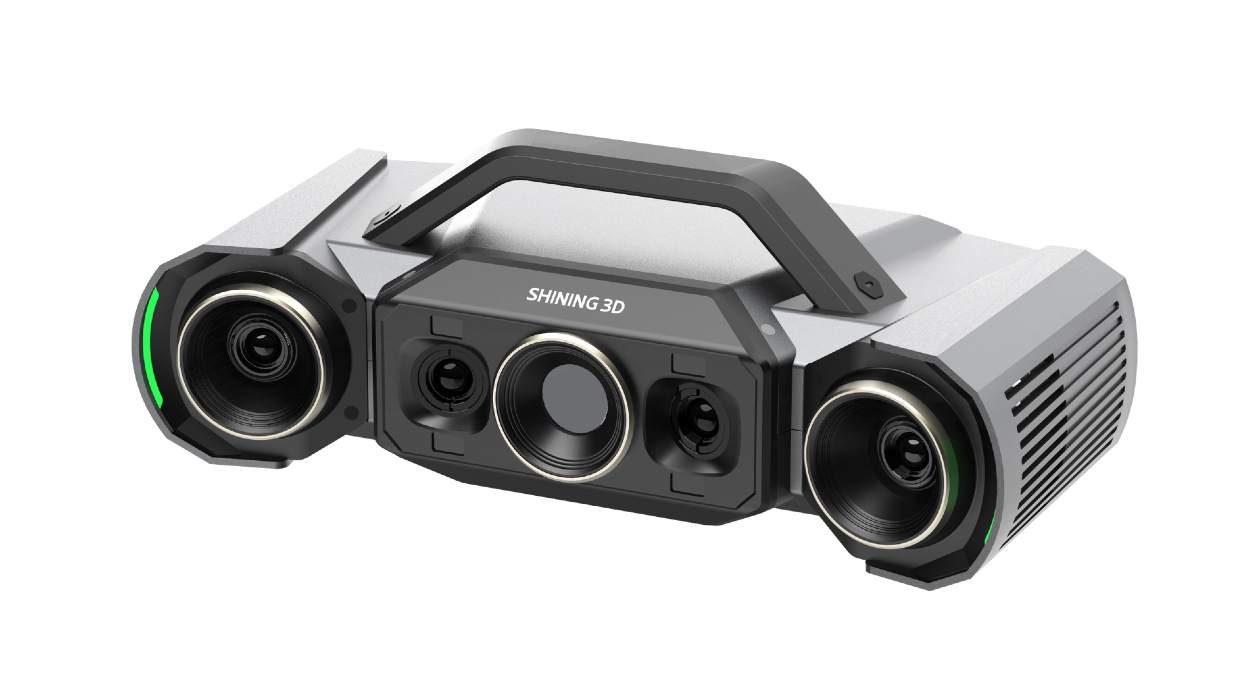

  • Q12 HD homepage slide

    OptimScan Q12/Q9 HD

    Der OptimScan Q12/Q9 HD ist mit vier hochauflösenden Kameras ausgestattet und erreicht eine Genauigkeit von 0,004 mm, was eine originalgetreue 3D-Digitalisierung kleiner Objekte ermöglicht und den Inspektionsworkflow beschleunigt.

    • Genauigkeit

      Großer Bereich: 0,01 mm; Kleiner Bereich: 0,004 mm

    • Volumetrische Genauigkeit

      /

    • Scan-Geschwindigkeit

      /

    • Punktabstand

      Großer Bereich: 0,054 mm; Kleiner Bereich: 0,02 mm

    • Maximales FOV

      Großer Bereich: 220 × 150 mm; Kleiner Bereich: 80 × 50 mm

    • Materialanpassungsfähigkeit

      Normal/Dunkel/Reflektierend

    • Art der Lichtquelle

      Blaue LED

    • Ausrichtungsmodus

      Funktion / Markierungen / Globale Markierungen / Hybrid / Drehscheibe
    Mehr erfahren

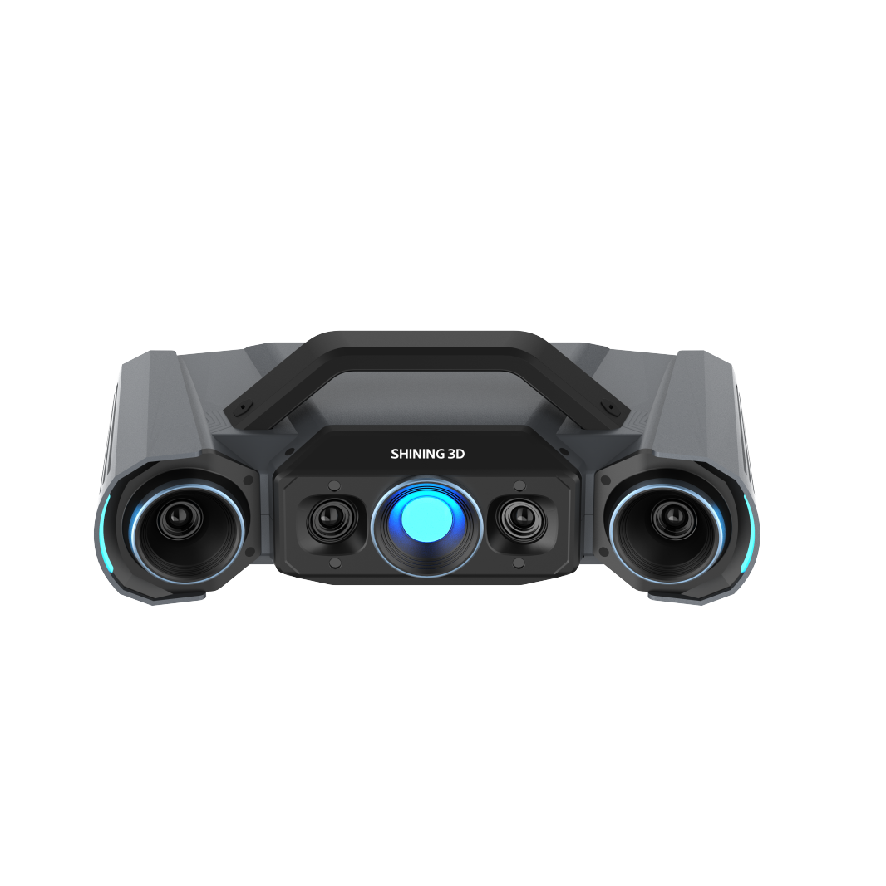

  • Q12 rendering

    OptimScan Q12/Q9

    Hochpräziser 3D-Inspektionsscanner

    • Genauigkeit

      Großer Bereich: 0,015 mm; Kleiner Bereich: 0,005 mm

    • Volumetrische Genauigkeit

      /

    • Scan-Geschwindigkeit

      /

    • Punktabstand

      Großer Bereich: 0,1 mm; Kleiner Bereich: 0,04 mm

    • Maximales FOV

      Großer Bereich: 430 × 300 mm; Kleiner Bereich: 160 × 110 mm

    • Materialanpassungsfähigkeit

      Normal/Dunkel/Reflektierend

    • Art der Lichtquelle

      Blaue LED

    • Ausrichtungsmodus

      Funktion / Markierungen / Globale Markierungen / Hybrid / Drehscheibe
    Mehr lesen
  • 5mp-1

    OptimScan 5M Plus

    Hochpräziser 3D-Scanner mit blauem Licht für die Inspektion, mit 3 Linsensätzen für flexible Bereichsumschaltung.

    • Genauigkeit

      0.005 ~ 0.015 mm

    • Volumetrische Genauigkeit

      /

    • Scan-Geschwindigkeit

      /

    • Punktabstand

      0.04 ~ 0.16 mm

    • Maximales FOV

      100 x 75 / 200 x 150 / 400 x 300 mm

    • Materialanpassungsfähigkeit

      Normal/Dunkel/Reflektierend

    • Art der Lichtquelle

      LED

    • Ausrichtungsmodus

      Merkmalsausrichtung / Markierungsausrichtung
    Mehr lesen
  • autoscan inspec2 1256-696

    AutoScan Inspec2

    Automatischer Desktop-3D-Scanner

    • Genauigkeit

      0.01 mm

    • Volumetrische Genauigkeit

      /

    • Scan-Geschwindigkeit

      /

    • Punktabstand

      0.05 mm

    • Maximales FOV

      140 × 90 × 80 mm

    • Materialanpassungsfähigkeit

      Normal / Dark / Reflectivev

    • Art der Lichtquelle

      Blaue LED

    • Ausrichtungsmodus

      Funktion / Markierungen
    Mehr erfahren
  • combo

    FreeScan Combo Serie

    Handscanner der Einstiegsklasse für die Messtechnik mit einer Kombination aus blauem Laser und Infrarotlicht für verschiedene industrielle 3D-Scanszenarien.

    • Genauigkeit

      bis zu 0,02 mm

    • Volumetrische Genauigkeit

      0.02 + 0.033 mm/m

    • Scan-Geschwindigkeit

      3.600.000 Punkte/s (FreeScan Combo+)
      1.860.000 Punkte/s (FreeScan Combo)

    • Punktabstand

      0.05 ~ 10 mm

    • Maximales FOV

      520 x 510 mm

    • Materialanpassungsfähigkeit

      Normal/Dunkel/Reflektierend

    • Art der Lichtquelle

      Laser + Infrarot VCSEL

    • Ausrichtungsmodus

      Merkmalsausrichtung / Markierungsausrichtung
    Mehr erfahren
  • EinScan Libre-2

    EinScan Libre

    Der EinScan Libre bietet ein vollständig kabelloses, eigenständiges 3D-Scannerlebnis, das durch den integrierten Bildschirm und den NVIDIA-Prozessor unterstützt wird.

    • Genauigkeit

      /

    • Volumetrische Genauigkeit

      0.04 + 0.06mm/m

    • Scan-Geschwindigkeit

      2.700.000 Punkte/s (IR Rapid); 1.900.000 Punkte/s (IR Adaptive); 4.500.000 Punkte/s (Laser HD)


    • Punktabstand

      0,5 ~ 10mm (IR Rapid/IR Adaptiv); 0,05 ~ 3,0mm (Laser HD)


    • Maximales FOV

      0,5 ~ 10mm (IR Rapid/IR Adaptiv); 0,05 ~ 3,0mm (Laser HD)

    • Materialanpassungsfähigkeit

      Normal/Dunkel/Reflektierend/Outdoor

    • Art der Lichtquelle

      IR VCSEL/IR Laser/Blue Laser


    • Ausrichtungsmodus

      Markierungen/Globale Markierungen/Merkmale/Textur/Hybrid (IR Rapid/Laser HD); Markierungen/Globale Markierungen (IR Adaptive)
    Mehr erfahren
