Rozwiązania w zakresie automatyzacji

Rozwiązania automatyzacyjne SHINING 3D zapewniają wysoce wydajną i spójną digitalizację 3D dla nowoczesnej produkcji. Dzięki połączeniu zaawansowanych technologii skanowania 3D z ramieniem robota, podstawą sterującą i obrotnicą oferujemy kompleksowe, zautomatyzowane rozwiązania do kontroli partii, pomiarów na linii produkcyjnej, kontroli jakości oraz cyfrowej identyfikowalności.

Poproś o wycenę
Seria RobotScan

Seria RobotScan

Seria RobotScan została zaprojektowana z myślą o zastąpieniu operacji ręcznych automatyzacją z wykorzystaniem robotów. Umożliwia ona w pełni zautomatyzowane i znormalizowane skanowanie 3D, pozwalające na szybkie pozyskiwanie precyzyjnych danych geometrycznych oraz automatyczne generowanie szczegółowych raportów z kontroli.

System obsługuje konfiguracje dostosowane do konkretnych potrzeb kontrolnych oraz integruje się z systemami MES, zapewniając informacje zwrotne w czasie rzeczywistym i bezpieczne zarządzanie danymi, co zwiększa wydajność i jakość inteligentnej produkcji.

Konstrukcja modułowa zapewniająca
elastyczność i skalowalność

Integracja wielosystemowa

Integracja wielosystemowa

Wysokoprecyzyjny pomiar 3D całego pola

Wysokoprecyzyjny pomiar 3D całego pola

Usprawniona obsługa i instalacja

Usprawniona obsługa i instalacja

Wysokowydajna kontrola

Wysokowydajna kontrola

74824AF6-824C-45BD-97D9-8BABD61BD151

Standardowe rozwiązania automatyzacyjne

Standardowe rozwiązanie automatyzacyjne z serii RobotScan zostało zaprojektowane z myślą o typowych wymaganiach kontrolnych we współczesnej produkcji. Obsługuje zarówno precyzyjne skanery z projekcją fringową, jak i ręczne skanery laserowe.

RobotScan Q12_1667_1000

RobotScan Q12

  • Elementy o dużej precyzji wykonania, takie jak profile aerodynamiczne, wsporniki, łączniki, koła zębate, obudowy i elementy elektroniczne
  • Czujnik zaprojektowany do pomiaru niewielkich elementów o złożonych powierzchniach, geometrii lub ostrych krawędziach
  • Nadaje się do szerokiego zakresu zadań, takich jak formowanie wtryskowe, odlewanie ciśnieniowe, odlewanie w gnieździe oraz części CNC
  • Zautomatyzowane rozwiązanie do optycznego pomiaru 3D o wysokiej powtarzalności
  • Wysoka wydajność kontroli w produkcji seryjnej
  • Technologia projekcji prążków zapewniająca najwyższą dokładność i bardzo szczegółowe dane
RobotScan UE Pro2_1667_1000

RobotScan UE Pro2

  • Małe i średnie elementy blaszane, obudowy odlewane, elementy obrabiane, elementy form
  • Duża wszechstronność materiałowa, szczególnie w przypadku czarnych, błyszczących i odbijających światło powierzchni
  • Nadaje się do szerokiego zakresu zadań, takich jak odlewanie ciśnieniowe, tłoczenie i obróbka elementów
  • Łącznośćbezprzewodowa i przewodowa zapewniająca elastyczną instalację na miejscu
  • Zautomatyzowane rozwiązanie do optycznego pomiaru 3D o wysokiej dokładności i wydajności
  • Ręczna technologia laserowa do różnych środowisk produkcyjnych
RobotScan Combo+_1667_1000

RobotScan Combo+

  • Kontrola partii małych i średnich odlewów oraz elementów obrabianych
  • Elementy o zróżnicowanych rozmiarach, takie jak pokrywy, elementy wykończeniowe, podzespoły, średnie odlewy
  • Ekonomiczne, zautomatyzowane skanowanie 3D różnorodnych części

Oprogramowanie do kontroli i inspekcji

Sterowanie RC (1)

Sterowanie RobotScan

RobotScan Control to profesjonalne oprogramowanie do automatyzacji, stworzone specjalnie z myślą o zastosowaniach przemysłowych. Umożliwia ono bezpośrednie sterowanie ramionami robotów współpracujących, serwomechanizmami obrotowymi oraz skanerami 3D w celu realizacji pełnego cyklu pracy — od programowania ścieżek po skanowanie 3D i kontrolę jakości. Dzięki interfejsowi zorientowanemu na procesy oprogramowanie zapewnia intuicyjną obsługę i nie wymaga długiego okresu nauki, co znacznie poprawia wydajność i stabilność automatyzacji.
robotscan, Shining3D, Inspect

SHINING3D Inspect

SHINING3D Inspect to oprogramowanie do kontroli przemysłowej, którego dokładność pomiarowa została certyfikowana przez PTB. Przetwarza ono wysokoprecyzyjne dane skanów 3D w celu przeprowadzania szczegółowych porównań 3D, pomiarów oraz generowania raportów z kontroli. Oprogramowanie zapewnia wiarygodne i identyfikowalne wyniki kontroli, które spełniają rygorystyczne wymagania współczesnej produkcji i kontroli jakości.

Dane techniczne serii RobotScan

  • Wymierny rozmiar obiektu ≤ 500 mm
  • Nośność talerza obrotowego ≤ 20 kg
  • Typ robota Cobot, Huayan Robotics
  • Zasięg robota 800 mm
  • Wymiary 1030 × 670 × 270 mm
  • Waga 70 kg
  • Zasilanie 100–240 V (jednofazowe, 10 A)
  • Bezpieczne miejsce pracy 2400 × 2400 × 1600 mm
*Pełną specyfikację techniczną można znaleźć w broszurze.
Pobierz broszurę

Rozwiązania dostosowane do indywidualnych potrzeb

Seria RobotScan oferuje również w pełni konfigurowalne rozwiązania, które pozwalają zaspokoić różnorodne potrzeby w zakresie pomiarów 3D w wielu branżach. Elementy takie jak ramię robota, skaner SHINING 3D, stół obrotowy, uchwyty oraz oprogramowanie do sterowania i kontroli można dostosować do konkretnych wymagań danego zastosowania.

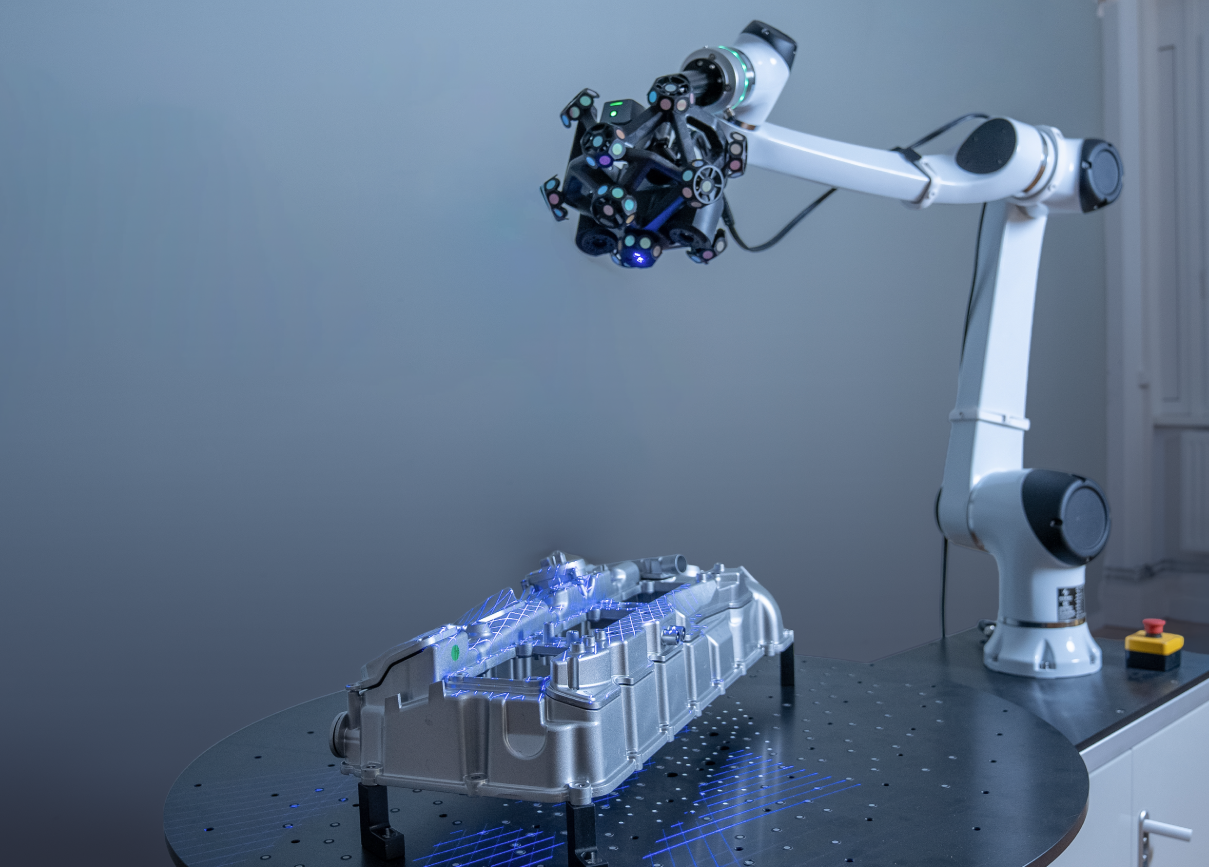

RobotScan Trak Nova

RobotScan Trak Nova (próbka nr 1)

  • Ramię robotyczne o zwiększonym zasięgu zapewniające szerszy obszar skanowania
  • Większy stół obrotowy obsługujący większe i cięższe elementy
  • Idealne rozwiązanie dla producentów zajmujących się obróbką średnich i dużych elementów przemysłowych

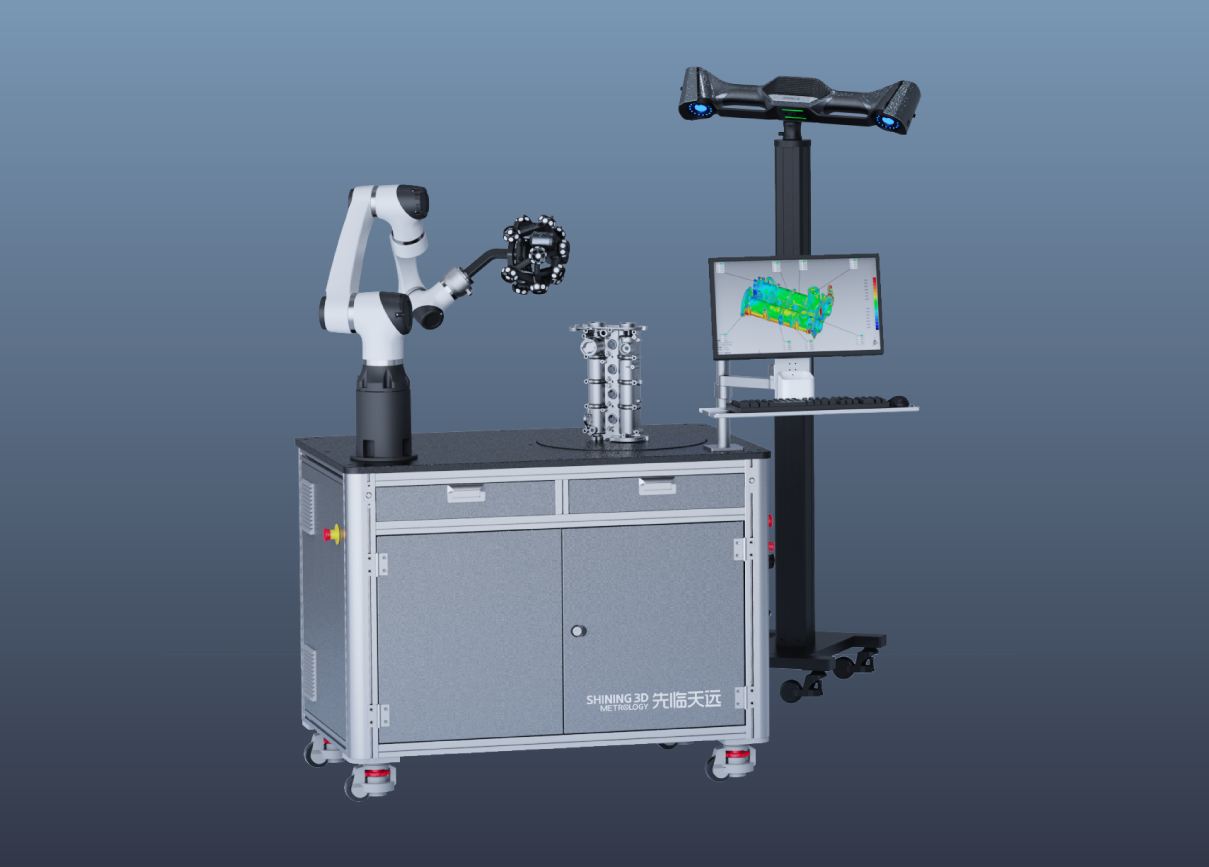

RobotScan Trak Nova

RobotScan Trak Nova (próbka nr 2)

  • Idealne rozwiązanie do obróbki małych i średnich elementów
  • Mobilny wózek śledzący umożliwia elastyczne rozmieszczenie stanowisk roboczych
  • Szybkie wdrożenie i łatwe przemieszczanie między obszarami kontroli

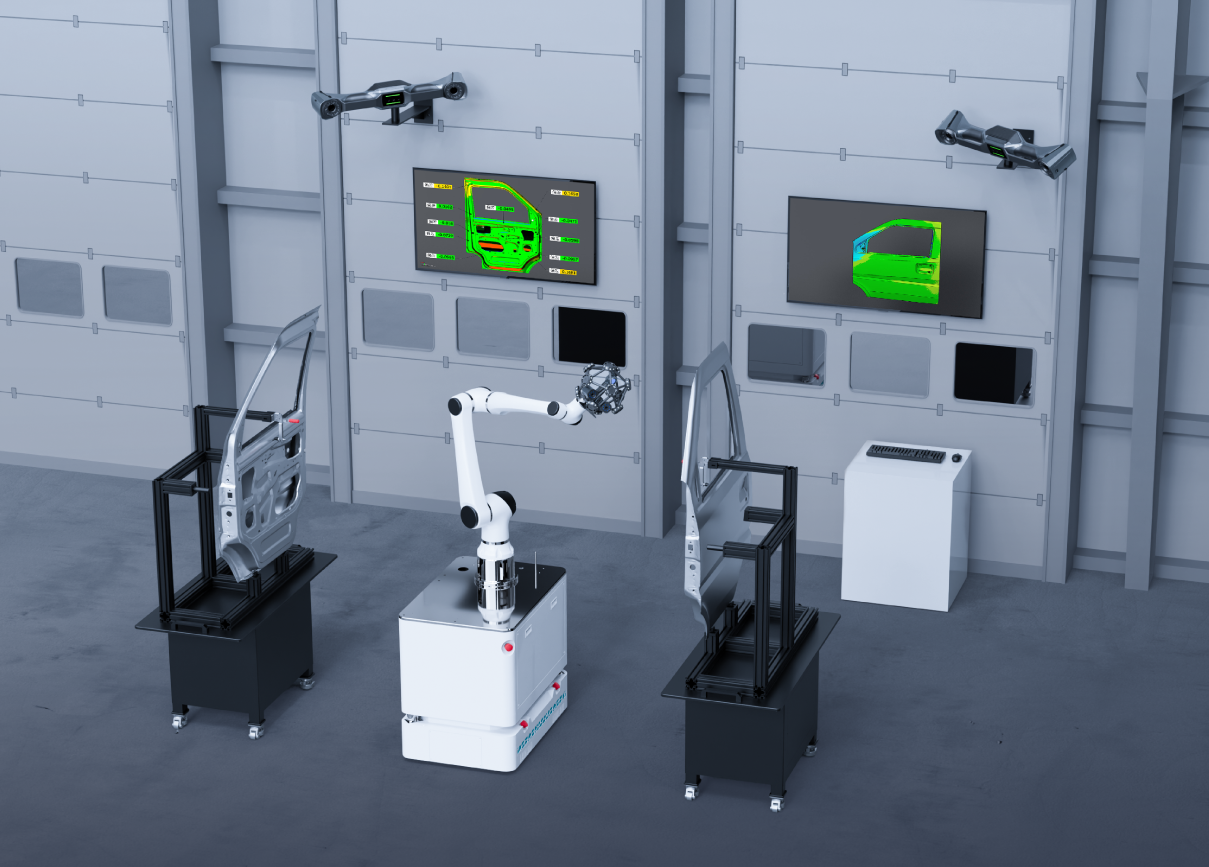

RobotScan z pojazdem AGV

RobotScan z pojazdem AGV

  • Łączy skanowanie zrobotyzowane z autonomicznym transportem
  • Umożliwia automatyczne przemieszczanie się między stanowiskami roboczymi
  • Idealne rozwiązanie dla środowisk produkcyjnych z wieloma liniami i stanowiskami
  • Średnie i duże zespoły przemysłowe
  • Obsługuje skalowalne wdrożenia inteligentnych fabryk

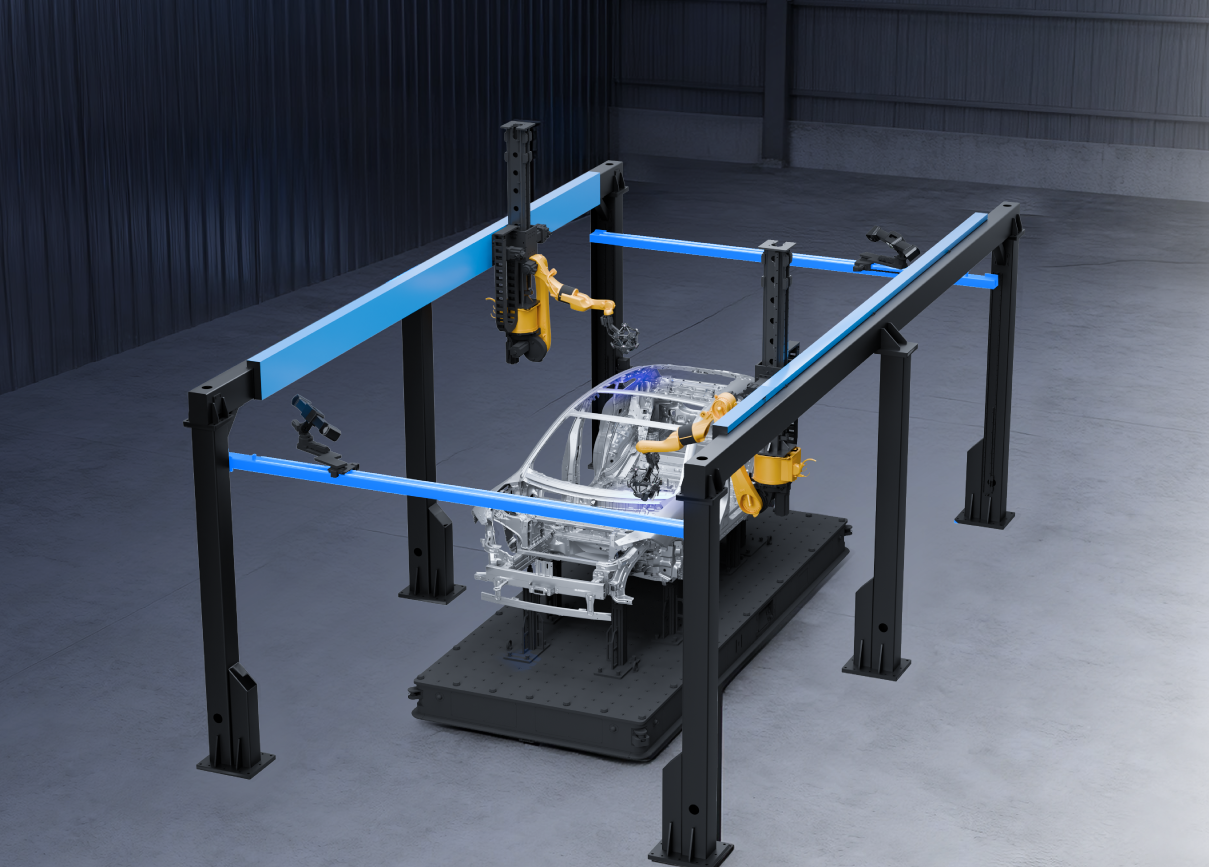

RobotScan z suwnicą serwomechaniczną

RobotScan z suwnicą serwomechaniczną

  • Znacznie większa objętość pomiarowa niż w standardowych komórkach robotycznych
  • Idealne rozwiązanie dla ponadgabarytowych elementów, które wykraczają poza zasięg ramienia robota
  • Doskonała powtarzalność przy dużych odległościach przemieszczenia
  • Wysoka precyzja pozycjonowania w dużych obszarach roboczych
  • Elastyczne konfiguracje wieloosiowych suwnic bramowych

Które elementy serii RobotScan można dostosować do indywidualnych potrzeb?

  • 01 Skaner 3D SHINING

    Moduł skanujący można skonfigurować z różnymi skanerami klasy metrologicznej firmy SHINING 3D.

  • 02 Gramofon

    Stoły obrotowe można dostosować do różnych obciążeń, średnic i trybów obrotu – zarówno w przypadku małych części, dużych elementów, jak i ciężkich elementów przemysłowych. Zintegrowana synchronizacja zapewnia płynne, zautomatyzowane rejestrowanie danych pod różnymi kątami.

  • 03 Ramię robota

    Ramię robotyczne różnych marek i o różnych parametrach technicznych można dobrać na podstawie zasięgu, udźwigu, kierunku montażu oraz powtarzalności. Obsługiwane marki robotów: Huayan Robotics; Universal Robots (UR); FANUC; DOBOT Robotics.

  • 04 AGV

    Pojazdy AGV można zintegrować z systemem automatyki, aby umożliwić autonomiczny transport części, uchwytów lub stacji skanujących pomiędzy poszczególnymi procesami produkcyjnymi. Zwiększa to wydajność przepływu pracy i wspiera tworzenie elastycznych środowisk produkcyjnych przy minimalnej interwencji ręcznej.

  • 05 Suwnica serwo

    Systemy suwnic serwo stanowią alternatywną lub uzupełniającą platformę ruchową do automatycznego skanowania, zwłaszcza w przypadku obsługi elementów o dużych rozmiarach lub obsługi rozległych obszarów roboczych. Dzięki precyzyjnemu ruchowi wieloosiowemu suwnice serwo zapewniają stabilną i powtarzalną wydajność skanowania na rozległych obszarach kontroli.
Stół roboczy nr 25, egzemplarz nr 3

Skorzystaj z rabatu nawet do 25%

🚨 PROGRAM WYMIANY 🚨 Od 5 maja do 30 czerwca ułatwiamy modernizację Twojego sprzętu pomiarowego. Zrób zdjęcie swojego obecnego skanera, ramienia pomiarowego lub maszyny CMM, wypełnij formularz i otrzymaj zniżkę oraz bezpłatną licencję na oprogramowanie 3D Inspect! *Oferta dotyczy wyłącznie Europy.

ROZPOCZNIJ WYMIANĘ

O naszych rozwiązaniach metrologicznych

Ikona dokładności

Gwarantowana dokładność

Ikona skanowania w czasie rzeczywistym

Skanowanie do siatki w czasie rzeczywistym

Ikona zintegrowanej fotogrametrii

Wbudowana fotogrametria

Wielokrotnie nagradzany skaner metrologiczny — ikona w swojej branży

Wielokrotnie nagradzane skanery

SPRAWDZAJ W DRODZE

SHINING 3D METROLOGY (RGB)-反白2

SHINING 3D Metrology przenosi precyzyjne pomiary z odizolowanych laboratoriów bezpośrednio na halę produkcyjną i nie tylko, umożliwiając zapewnienie jakości w czasie rzeczywistym na każdym etapie produkcji.

Odkryj naszą ofertę rozwiązań z zakresu metrologii 3D →

Zautomatyzowane skanowanie 3D w praktyce

RobotScan Combo+: Zautomatyzowane skanowanie 3D w praktyce

Stworzony z myślą o erze Przemysłu 5.0, RobotScan łączy skaner 3D, ramię robota, podstawę sterującą i obrotnicę w jedno modułowe rozwiązanie. Dzięki oprogramowaniu Robot Control konfiguracja zajmuje zaledwie jedno kliknięcie, kalibracja jest w pełni zautomatyzowana, a przepływy pracy można tworzyć za pomocą intuicyjnego programowania wizualnego.

RobotScan Q12 i system załadunku/rozładunku

RobotScan Q12 automatycznie skanuje części i wykonuje zadania związane z załadunkiem i rozładunkiem bez konieczności ręcznej interwencji. Ramię robota i skaner współpracują ze sobą, aby podnosić części, skanować je w 3D, a następnie je rozładowywać, demonstrując przemysłową automatyzację w procesach produkcyjnych lub kontrolnych.

Our Expertise, Your Advantage

20

years experience

400

authorized patents

200

3D scanners sold worldwide

wsparcie dostosowane do Twoich potrzeb1

Zakres naszego wsparcia technicznego

W SHINING 3D nie ograniczamy się tylko do dostarczania urządzeń – oferujemy rozwiązania dostosowane do indywidualnych potrzeb, globalne wsparcie techniczne oraz nasze zaangażowanie w Państwa sukces. Od intuicyjnych narzędzi po precyzyjną kalibrację – jesteśmy po to, by ułatwić Państwu pracę.

Najczęściej zadawane pytania

  • Skąd mam wiedzieć, który skaner jest dla mnie odpowiedni?

    Szczegółowe informacje można znaleźć na naszej oficjalnej stronie internetowej. Jeśli potrzebują Państwo dodatkowej pomocy, prosimy o kontakt w dowolnym momencie. Chętnie udzielimy Państwu porad dostosowanych do Państwa konkretnych potrzeb.

  • Jak mogę kupić skaner?

    W sprawie zapytań dotyczących zakupów można wysłać wiadomość e-mail do naszego działu sprzedaży (sales@shining3d.com) lub skontaktować się z najbliższym lokalnym dystrybutorem.

  • Jak długo trwa okres gwarancji?

    Udzielamy rocznej bezpłatnej gwarancji. Aby uzyskać więcej informacji na temat naszych zasad gwarancyjnych lub zapoznać się z opcjami przedłużonej gwarancji, prosimy o kontakt.

  • Co mam zrobić, jeśli napotkam trudności podczas korzystania ze skanera?

    Oferujemy kompleksowe wsparcie techniczne, które pomoże Państwu w przypadku wszelkich pytań lub problemów. Z naszym zespołem technicznym można skontaktować się poprzez e-mail: metrology_support@shining3d.com

  • Jakie oprogramowanie jest kompatybilne ze skanerami SHINING 3D?

    Firma SHINING 3D udostępnia bezpłatne oprogramowanie do obsługi skanera. Jeśli potrzebujesz skorzystać z innego oprogramowania do inżynierii odwrotnej lub kontroli 3D, dostępne są kompatybilne rozwiązania, takie jak Verisurf i Geomagic.
