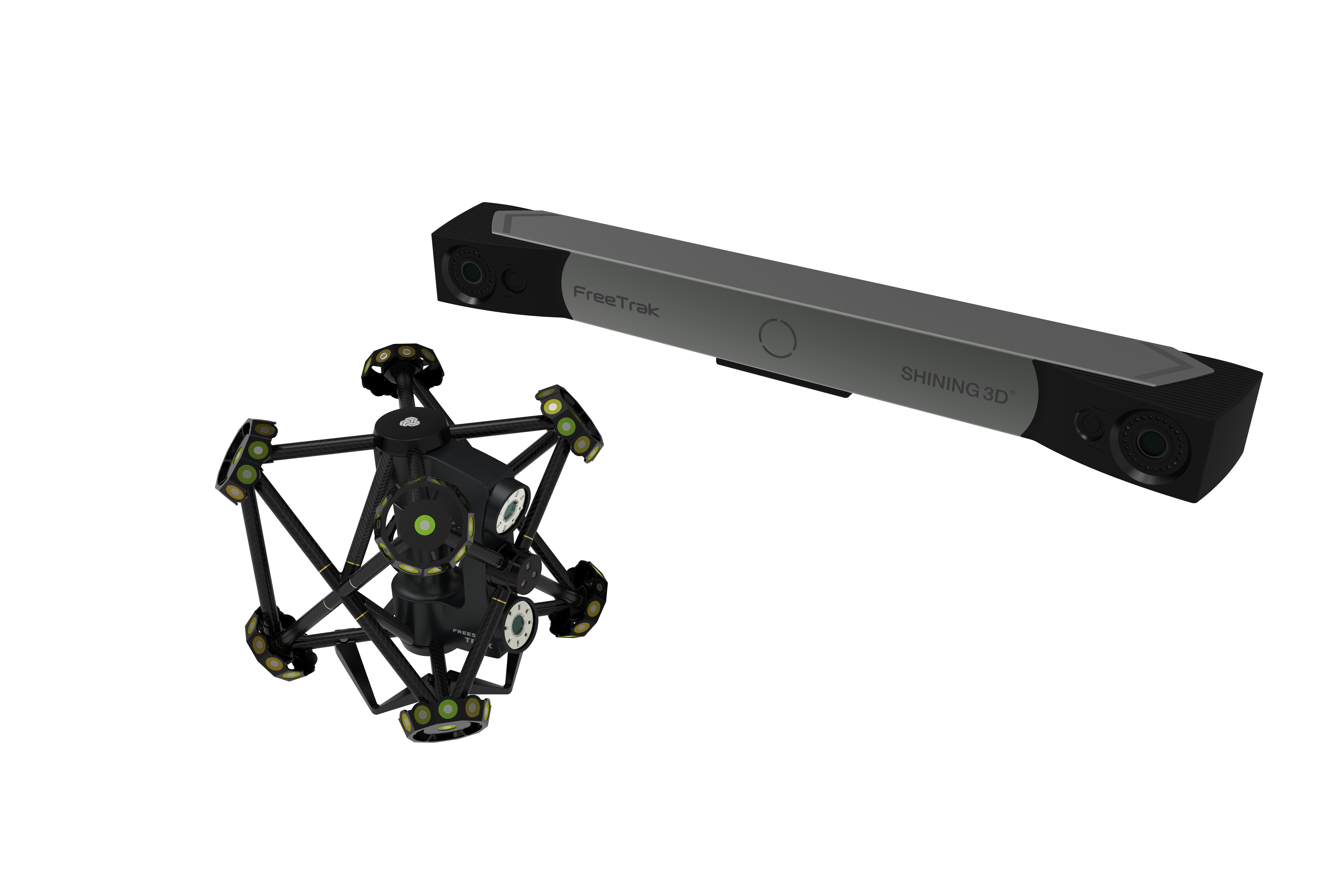

Tragbares kabelloses CMM-Scansystem

FreeScan Trak

Basierend auf der neuesten Technologie von SHINING 3D ist der optische Tracker in der Lage, die räumliche Position der Scannerstruktur in Echtzeit zu erfassen und bietet eine tragbare, effiziente und zuverlässige 3D-Messlösung. Dank diesem System kann sich der Bediener den zeitaufwändigen Prozess des Aufklebens der Marker sparen. Dies erleichtert es, die 3D-Daten von mittelgroßen bis großen Objekten mit messtechnischer Genauigkeit zu erfassen. Das System eignet sich für verschiedene statische und dynamische Anwendungen, einschließlich groß angelegter 3D-Inspektionen in der Luft- und Raumfahrt, der Automobilindustrie, der Schifffahrt und der Energiebranche usw.

Eigenschafte
Spezifikation
Broschüren herunterladen
Letzte Aktualisierung
Zugehörige Software
Ein Angebot bekommen

Features

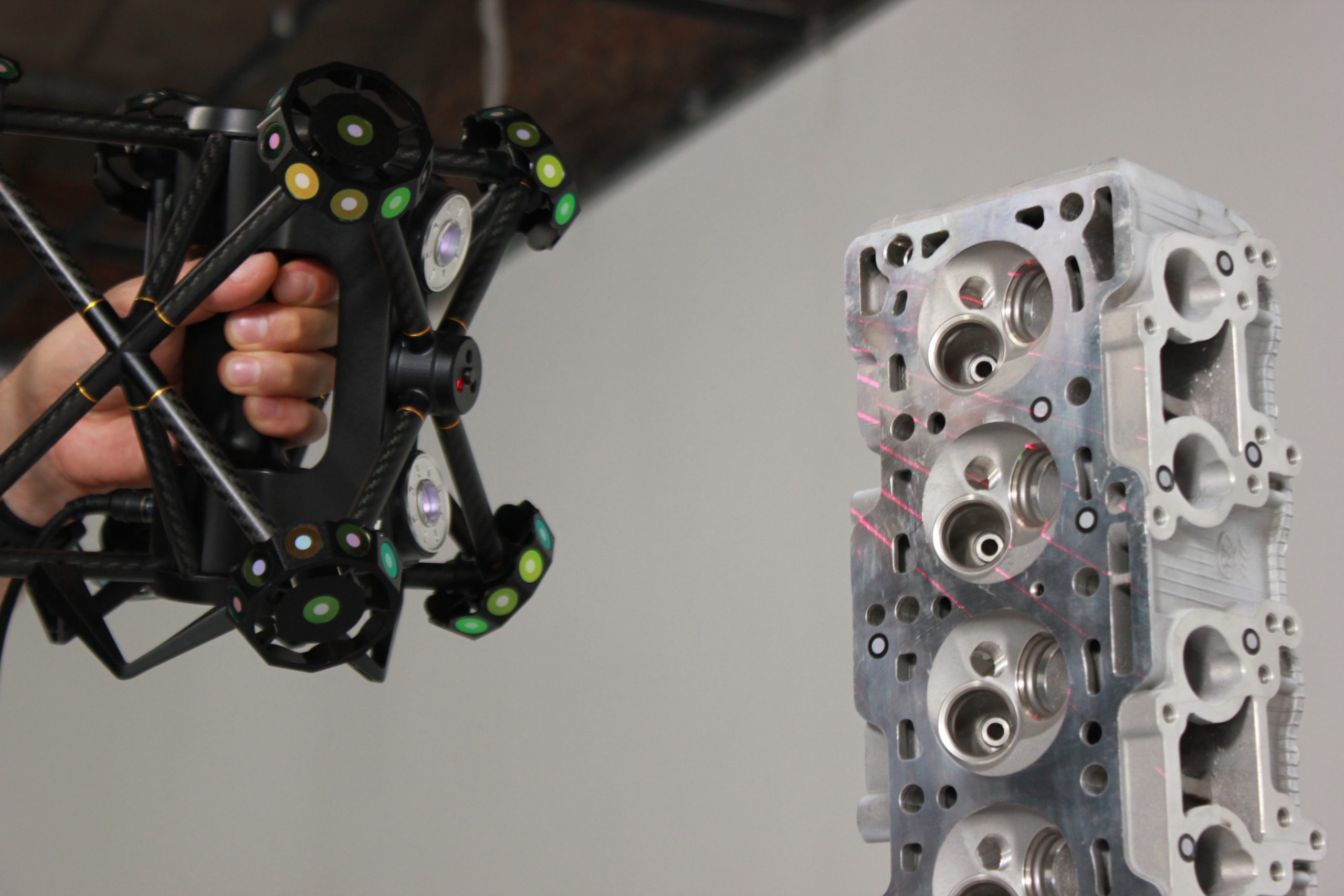

Dynamische Referenzierung

Die Marker werden verwendet, um ein Referenzstruktursystem zu erstellen. Der Tracker oder das Teil kann während der Messung frei bewegt werden, sodass der Benutzer auch in einer instabilen Umgebung scannen kann.

Features

Dynamische Referenzierung

Die Marker werden verwendet, um ein Referenzstruktursystem zu erstellen. Der Tracker oder das Teil kann während der Messung frei bewegt werden, sodass der Benutzer auch in einer instabilen Umgebung scannen kann.

Messtechnisch einwandfreie Messungen

Die Genauigkeit beträgt bis zu 0,03 mm, und die Auflösung kann bis zu 0,05 mm betragen. Das System hat eine hohe Wiederholgenauigkeit.

Messtechnisch einwandfreie Messungen

Die Genauigkeit beträgt bis zu 0,03 mm, und die Auflösung kann bis zu 0,05 mm betragen. Das System hat eine hohe Wiederholgenauigkeit.

kabellose Technologie

Keine physischen Kabel zwischen dem Tracker und dem Scanner. Verwenden Sie eine präzise kabellose Technologie zwischen den beiden Terminals, um ein 3D-Scan-Messsystem einzurichten.

kabellose Technologie

Keine physischen Kabel zwischen dem Tracker und dem Scanner. Verwenden Sie eine präzise kabellose Technologie zwischen den beiden Terminals, um ein 3D-Scan-Messsystem einzurichten.

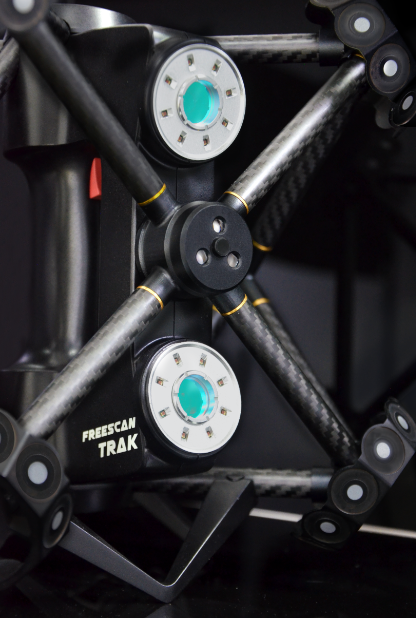

Der Scanner

-Unabhängiger Arbeitsmodus

Der Scanner hält die Lichtquelle und kann als eigenständiger Scanner verwendet werden, um eine Reihe an Scanaufgaben zu erledigen.

-Kabellose Lösung AIRMASTER

Der Scanner kann an den AIRMASTER™ angepasst werden und benötigt keine Kabelverbindungen zum Computer oder zum optischen Tracker.

-Ultraleicht

Das Gerät hat ein Gewicht von nur 1,2 kg und liegt gut in der Hand.

Der Scanner

-Unabhängiger Arbeitsmodus

Der Scanner hält die Lichtquelle und kann als eigenständiger Scanner verwendet werden, um eine Reihe an Scanaufgaben zu erledigen.

-Kabellose Lösung AIRMASTER

Der Scanner kann an den AIRMASTER™ angepasst werden und benötigt keine Kabelverbindungen zum Computer oder zum optischen Tracker.

-Ultraleicht

Das Gerät hat ein Gewicht von nur 1,2 kg und liegt gut in der Hand.

Spezifikation

Genauigkeit Bis zu 0,03mm
Volumetrische Genauigkeit 15m³ ,0.1mm
Auflösung 0.05mm
Messrate 480.000 Messungen/s
Teilegrößenbereich (empfohlen) 0.2–6m
Anschlussart Unterstützt kabellose und kabelgebundene Anschlüsse

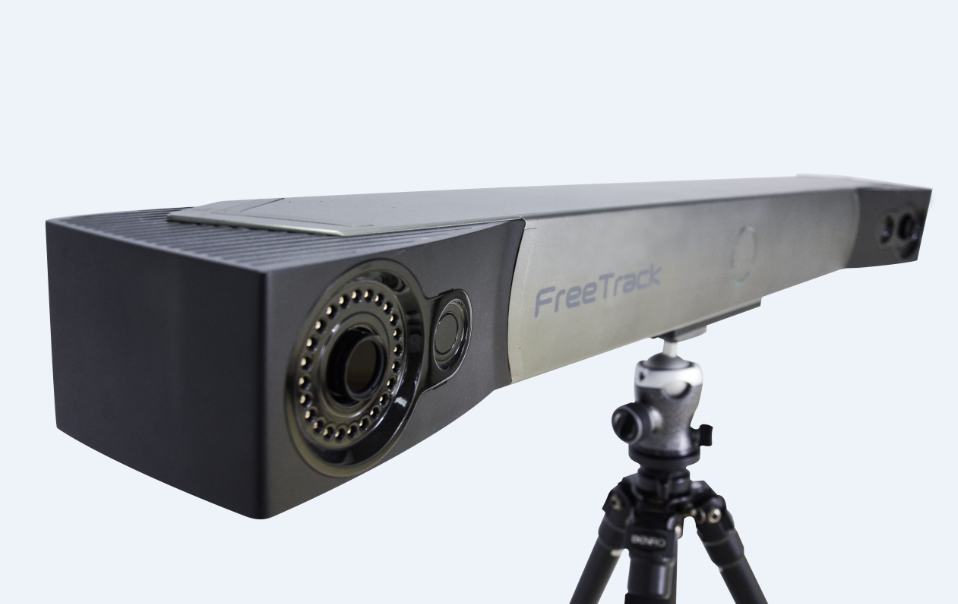

FreeTrak-Gewicht 7.2kg
FreeTrak-Abmessungen 1079mm x 237mm x 110mm
FreeTrak-Lichtquelle Infrarot-LED
FreeTrak-Laserklasse N/A
FreeTrak-Grundabstand 3000mm
FreeTrak-Tiefenschärfe 2000mm
FreeTrak-Scanbereich 3000mm x 2500mm
Anschlussnorm IEEE802.11n/ac, IEEE802.3ab
Ausgabeformate ​.stl、​.asc
Betriebstemperaturbereich 5–40°C
Betriebsluftfeuchtigkeitsbereich (nicht kondensierend) 10–90%
FreeScan Trak-Gewicht 1,2 kg (Scanner) + 900g (Airmaster)
FreeScan Trak-Abmessungen 210mm*210mm*215mm
FreeScan Trak-Lichtquelle ROTE LED & 7 Laserkreuze + 1 zusätzliche Linie
FreeScan Trak-Laserklasse Klasse Ⅱ (augensicher)
FreeScan Trak-Gundabstand 300mm
FreeScan Trak-Tiefenschärfe 250mm
FreeScan Trak-Scanbereich 275mm*250mm
