CAD/CAM Software

Solid Edge SHINING 3D Version

SHINING 3D kooperiert mit SIEMENS PLM Software, einem weltweit führenden Anbieter von Industriesoftwarelösungen,
um Anwendern Solid Edge SHINING 3D Edition anzubieten.
Die Solid Edge SHINING 3D Edition ist eine neue Generation der digitalen Innovationsplattform, die Reverse Engineering, generatives Design und Simulation zusammen mit CAD-Werkzeugen in einer Plattform vereint.

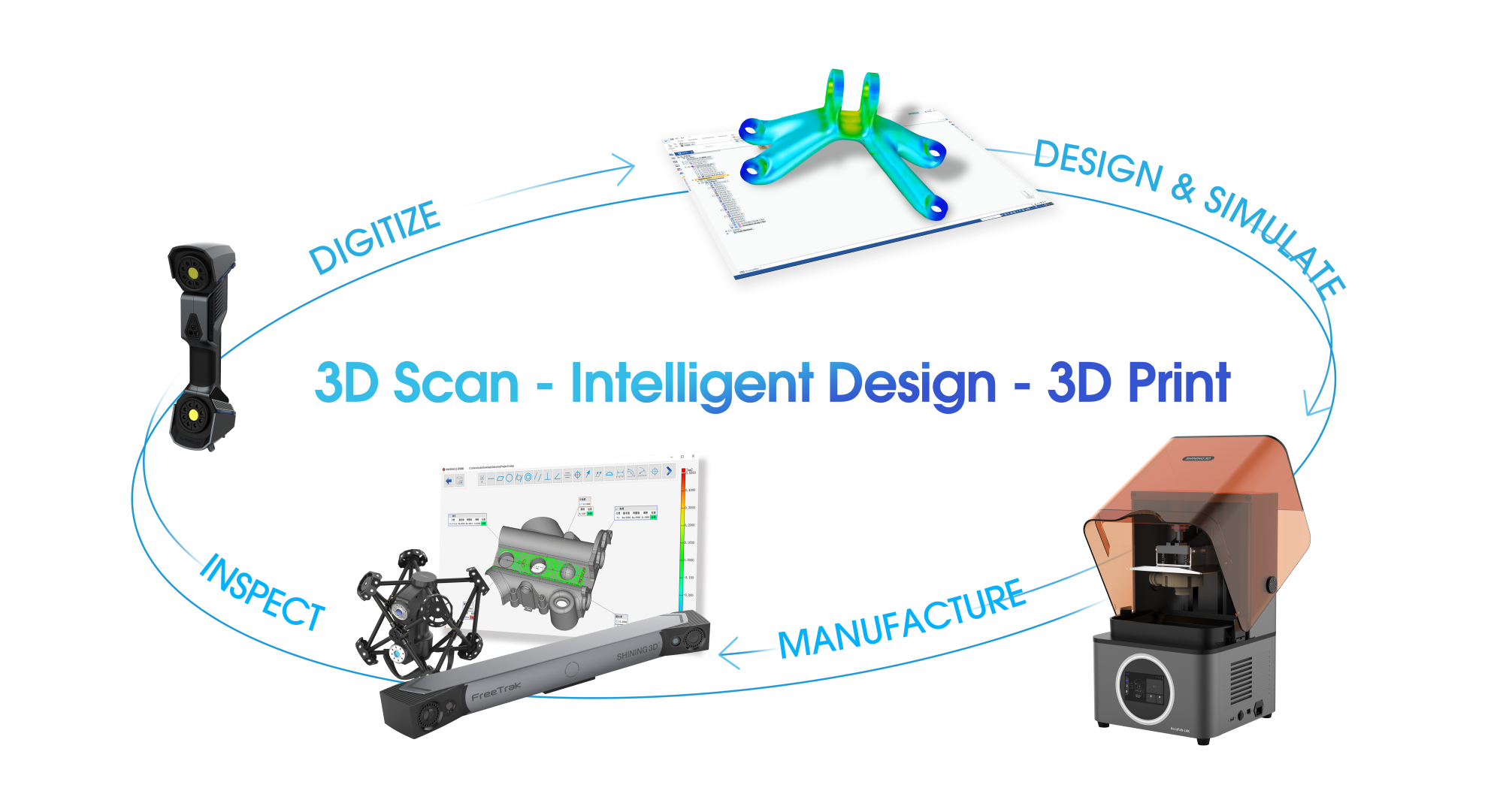

Die 3D-Scanner der SHINING 3D EinScan-Serie, die in die Solid Edge SHINING 3D Edition integriert sind, bieten Anwendern die Lösung "3D-Digitalisieren - Konstruieren & Simulieren - Additives Fertigen", um 3D-Daten in wesentlich höherer Qualität für die Produktion zu erzeugen.

Die neueste Version der Solid Edge SHINING 3D Edition ist mit den 3D-Scannern der EinScan Pro 2X-Serie gebündelt und bietet mehr Funktionen für Ihre Reverse Engineering-Anforderungen

Eigenschaften
Arbeitsablauf
Broschüren herunterladen
Neueste Geschichten
Verwandte Produkte
Ein Angebot bekommen

Features

1. Besserer Übergang und Wiederverwendung von 2D oder 3D

Der Wechsel von 2D zu 3D ist der erste Schritt zur Maximierung des wahren Potenzials eines Unternehmens. Gegenwärtig verwenden die meisten Unternehmen auf dem Markt noch 2D-CAD und sind mit dessen Unzulänglichkeiten konfrontiert. Solid Edge SHINING 3D Edition bietet eine kosteneffektive und effiziente Lösung für einen kompletten Prozess zur Übertragung von Konstruktionsvorhaben von 2D auf 3D. Benutzer können DWG- oder DXF-Zeichnungen verwenden, um Baugruppenlayouts zu definieren und zu steuern, was Produktionsausfälle aufgrund von Nacharbeiten reduziert.

Features

1. Besserer Übergang und Wiederverwendung von 2D oder 3D

Der Wechsel von 2D zu 3D ist der erste Schritt zur Maximierung des wahren Potenzials eines Unternehmens. Gegenwärtig verwenden die meisten Unternehmen auf dem Markt noch 2D-CAD und sind mit dessen Unzulänglichkeiten konfrontiert. Solid Edge SHINING 3D Edition bietet eine kosteneffektive und effiziente Lösung für einen kompletten Prozess zur Übertragung von Konstruktionsvorhaben von 2D auf 3D. Benutzer können DWG- oder DXF-Zeichnungen verwenden, um Baugruppenlayouts zu definieren und zu steuern, was Produktionsausfälle aufgrund von Nacharbeiten reduziert.

2. Kernfunktionen der Modellierung

Sequentielle Modellierung
Die 3D-Scanner der SHINING 3D EinScan-Linie bieten Anwendern eine große Auswahl an 3D-Desktop-3D-Scannern und tragbaren 3D-Scannern, die in die Solid Edge SHINING 3D Edition integriert sind. Sie beschleunigen die Effizienz der Konstruktion und decken ein breites Spektrum an Anwendungen ab, das von der Konstruktion über die Kunst bis hin zur Anpassung an Kundenwünsche und Bildung reicht.

Synchrone Technologie

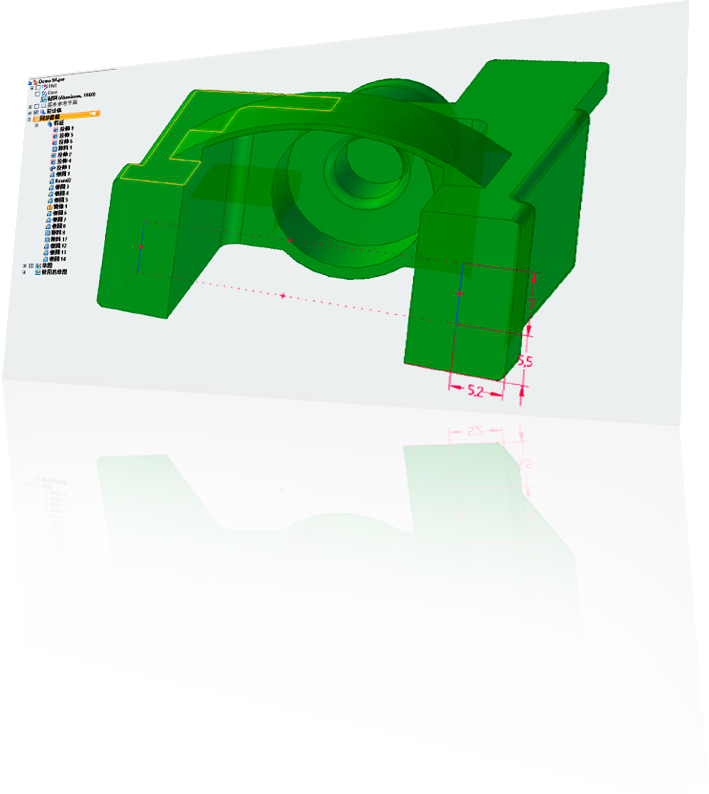

Die Einfachheit der direkten Modellierung mit der Kontrolle der parametrischen Konstruktion Halten Sie den Prozess einfach, indem Sie einen Verlaufsbaum vermeiden und dem Benutzer die Möglichkeit geben, schnelle und flexible Bearbeitungen vorzunehmen.
- Erstellen Sie schnell neue Konzeptentwürfe, reagieren Sie einfach auf Änderungswünsche und nehmen Sie gleichzeitige Aktualisierungen an mehreren Teilen innerhalb einer Baugruppe vor.
- Behandeln Sie Multi-CAD-Daten wie native Dateien und unterstützen Sie die nahtlose Zusammenarbeit mit Lieferanten und Partnern.

2. Kernfunktionen der Modellierung

Sequentielle Modellierung
Die 3D-Scanner der SHINING 3D EinScan-Linie bieten Anwendern eine große Auswahl an 3D-Desktop-3D-Scannern und tragbaren 3D-Scannern, die in die Solid Edge SHINING 3D Edition integriert sind. Sie beschleunigen die Effizienz der Konstruktion und decken ein breites Spektrum an Anwendungen ab, das von der Konstruktion über die Kunst bis hin zur Anpassung an Kundenwünsche und Bildung reicht.

Synchrone Technologie
Die Einfachheit der direkten Modellierung mit der Kontrolle der parametrischen Konstruktion Halten Sie den Prozess einfach, indem Sie einen Verlaufsbaum vermeiden und dem Benutzer die Möglichkeit geben, schnelle und flexible Bearbeitungen vorzunehmen.
- Erstellen Sie schnell neue Konzeptentwürfe, reagieren Sie einfach auf Änderungswünsche und nehmen Sie gleichzeitige Aktualisierungen an mehreren Teilen innerhalb einer Baugruppe vor.
- Behandeln Sie Multi-CAD-Daten wie native Dateien und unterstützen Sie die nahtlose Zusammenarbeit mit Lieferanten und Partnern.

Konvergente Modellierung

Verbessern Sie die Effizienz der Produktkonstruktion mit der Parasolid-Technologie von Siemens.

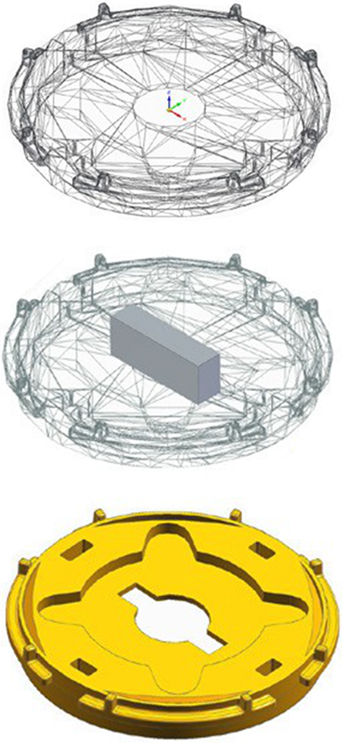

Solid Edge SHINING 3D Edition kombiniert nahtlos traditionelle "b-rep" Volumenmodelle mit Dreiecksnetzmodellen ohne zeitaufwändige und fehleranfällige Konvertierungen. Sie ermöglicht herkömmliche B-rep-Operationen an digital gescannten 3D-Daten und an Modellen, die aus dem generativen Design hervorgegangen sind, und reduziert so die Nacharbeit, während sie gleichzeitig moderne additive Fertigungsprozesse für komplexe Formen unterstützt.

Konvergente Modellierung

Verbessern Sie die Effizienz der Produktkonstruktion mit der Parasolid-Technologie von Siemens.
Solid Edge SHINING 3D Edition kombiniert nahtlos traditionelle "b-rep" Volumenmodelle mit Dreiecksnetzmodellen ohne zeitaufwändige und fehleranfällige Konvertierungen. Sie ermöglicht herkömmliche B-rep-Operationen an digital gescannten 3D-Daten und an Modellen, die aus dem generativen Design hervorgegangen sind, und reduziert so die Nacharbeit, während sie gleichzeitig moderne additive Fertigungsprozesse für komplexe Formen unterstützt.

Reverse Engineering

Nahtloses Scannen, Bearbeiten und Produzieren von Produkten mit neuen Funktionen.

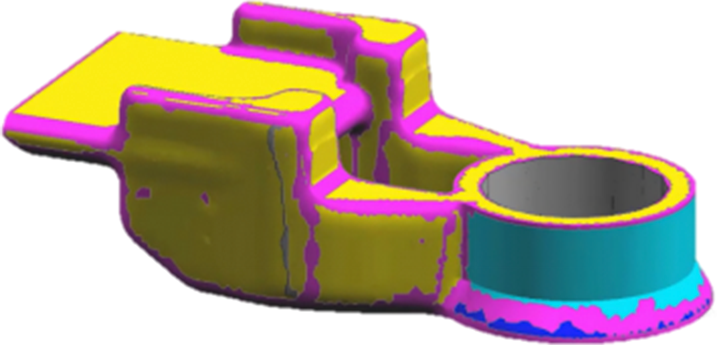

Viele Teams konstruieren Produkte unter Verwendung von Komponenten, die aus anderen CAD-Systemen importiert wurden. Mit der rasanten Entwicklung von hochauflösenden 3D-Scannern können auch ältere Teile, die auf dem Reißbrett entworfen wurden, digital dargestellt und modifiziert werden, um sie an moderne Konstruktionen anzupassen, ohne dass eine vollständige Rekonstruktion erforderlich ist. Solid Edge SHINING 3D Edition liefert Werkzeuge, die Reverse Engineering Workflows unterstützen.

Reverse Engineering

Nahtloses Scannen, Bearbeiten und Produzieren von Produkten mit neuen Funktionen.
Viele Teams konstruieren Produkte unter Verwendung von Komponenten, die aus anderen CAD-Systemen importiert wurden. Mit der rasanten Entwicklung von hochauflösenden 3D-Scannern können auch ältere Teile, die auf dem Reißbrett entworfen wurden, digital dargestellt und modifiziert werden, um sie an moderne Konstruktionen anzupassen, ohne dass eine vollständige Rekonstruktion erforderlich ist. Solid Edge SHINING 3D Edition liefert Werkzeuge, die Reverse Engineering Workflows unterstützen.

Generative Konstruktion

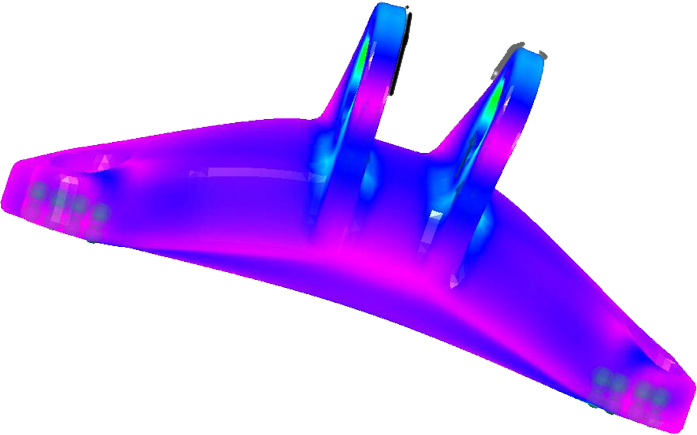

Erstellen Sie mithilfe der Topologieoptimierung die optimale Konstruktion zwischen Gewicht und Festigkeit.
Durch die Ergänzung leistungsfähiger Konstruktionswerkzeuge mit Topologieoptimierung beschleunigt die generative Konstruktion die Erstellung leichterer Bauteile, die sich perfekt für die sofortige Fertigung mit den heutigen additiven Verfahren eignen (Update auf Premium-Version). Oder verwenden Sie Solid Edge SHINING 3D Edition (Premiumversion), um die Form für die herkömmliche Fertigung weiter zu verfeinern.

Generative Konstruktion

Erstellen Sie mithilfe der Topologieoptimierung die optimale Konstruktion zwischen Gewicht und Festigkeit.
Durch die Ergänzung leistungsfähiger Konstruktionswerkzeuge mit Topologieoptimierung beschleunigt die generative Konstruktion die Erstellung leichterer Bauteile, die sich perfekt für die sofortige Fertigung mit den heutigen additiven Verfahren eignen (Update auf Premium-Version). Oder verwenden Sie Solid Edge SHINING 3D Edition (Premiumversion), um die Form für die herkömmliche Fertigung weiter zu verfeinern.

3. Von Anfang bis Ende: Simulationswerkzeuge für Ihre Bedürfnisse

Durch den frühen Beginn der Simulation in der Konstruktion können Änderungen dann vorgenommen werden, wenn sie am einfachsten sind, die Zeit bis zur Fertigung wird verkürzt und die Herstellungskosten können reduziert werden. Durch die genaue Simulation kompletter Modelle wird die Anzahl der physischen Prototypen reduziert und Zeit und Kosten weiter gesenkt.

3. Von Anfang bis Ende: Simulationswerkzeuge für Ihre Bedürfnisse

Durch den frühen Beginn der Simulation in der Konstruktion können Änderungen dann vorgenommen werden, wenn sie am einfachsten sind, die Zeit bis zur Fertigung wird verkürzt und die Herstellungskosten können reduziert werden. Durch die genaue Simulation kompletter Modelle wird die Anzahl der physischen Prototypen reduziert und Zeit und Kosten weiter gesenkt.

4. Direkte Ausgabe von Modellen an Ihren 3D-Drucker

Solid Edge SHINING 3D Edition unterstützt die Ausgabe Ihrer Teilemodelle an 3D-Drucker mit dem Befehl 3D Print. Geben Sie Ihre Teile in den Formaten .stl und .3MF aus, oder senden Sie Ihre Teile direkt an die Microsoft 3D Builder App. So können Sie im eigenen Haus mit automatischer Druckvorbereitung drucken, einschließlich Farbdruckfunktion.

4. Direkte Ausgabe von Modellen an Ihren 3D-Drucker

Solid Edge SHINING 3D Edition unterstützt die Ausgabe Ihrer Teilemodelle an 3D-Drucker mit dem Befehl 3D Print. Geben Sie Ihre Teile in den Formaten .stl und .3MF aus, oder senden Sie Ihre Teile direkt an die Microsoft 3D Builder App. So können Sie im eigenen Haus mit automatischer Druckvorbereitung drucken, einschließlich Farbdruckfunktion.
